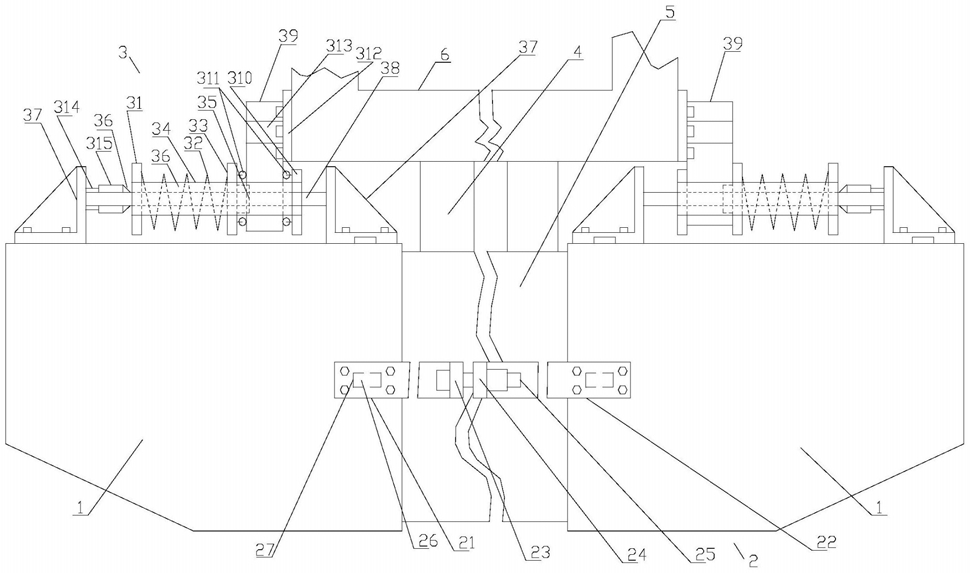

1.一种桥梁抗震支撑装置,其特征在于:包括两个罩壳(1)、两个连接机构(2)、两个缓冲装置(3)和若干抗震支座(4),所述两个罩壳(1)分别套设在盖梁(5)的两端上,所述两个罩壳(1)之间通过两个连接机构(2)可拆卸固定连接,所述罩壳(1)的上端均设有缓冲装置(3),所述抗震支座(4)位于两个罩壳(1)之间的盖梁(5)上,所述缓冲装置(3)包括第一滑动板(31)、弹簧体(32)、第二滑动板(33)、两个连接臂(34)、两个支撑座(37)、两个导杆(38)和推动体(39),所述两个支撑座(37)之间设有两个水平平行设置的导杆(38),所述第一滑动板(31)和第二滑动板(33)可滑动设在两个导杆(32)上,所述第一滑动板(31)和第二滑动板(33)之间设有弹簧体(32),所述导杆(32)上均设有位于第二滑动板(33)后端的阻挡体(35),所述连接臂(34)的一端与第一滑动板(31)固定连接,另一端与第三滑动板(310)固定连接,所述第二滑动板(33)与第三滑动板(310)之间设有与桥梁(6)固定连接的推动体(39),所述第三滑动板(310)位于推动体(39)的内侧,所述抗震支座(4)包括下底座(41)、框体(42)、若干减震装置(43)、滑动体(44)和上底座(45),所述下底座(41)上设有框体(42),所述上底座(45)上设有位于框体(42)内的滑动体(44),所述框体(42)的四个侧壁体上均设有抵触在滑动体(44)上的减震装置(43),所述滑动体(44)为上大下小的圆台,所述减震装置(43)包括板簧总成(431)、支座(432)和滚轮(433),所述支座(432)与板簧总成(431)的两端可滑动连接,所述支座(432)远离板簧总成(431)的一端设有抵触在滑动体(44)上的滚轮(433),所述滑动体(44)与下底座(41)之间设有减震器(49)。
2.如权利要求1所述的一种桥梁抗震支撑装置,其特征在于:所述支座(432)包括第一叉体(4321),所述第一叉体(4321)的两端均设有第二叉体(4322),所述第二叉体(4322)上均设有抵触在板簧总成(431)的端部内侧上的滚动轮(323)。
3.如权利要求1所述的一种桥梁抗震支撑装置,其特征在于:所述板簧总成(431)由至少两个板簧片叠放并用卡箍固定起来而成的,所述板簧总成(431)靠近滑动体(44)的板簧片的两端均弯折形成有阻挡部(434)。
4.如权利要求1所述的一种桥梁抗震支撑装置,其特征在于:所述板簧总成(431)通过U型螺栓固定在框体(42)的侧壁体上,所述板簧总成(431)与框体(42)的侧壁体之间设有垫块(435)。
5.如权利要求1所述的一种桥梁抗震支撑装置,其特征在于:所述框体(42)的四个侧壁体上均设有用于支撑板簧总成(431)的可调节的支撑装置(46),所述支撑装置(46)包括安装座(461)、转轴(462)、两个滑座(463)、两个支撑轮(464)和两个挡体(465),所述安装座(461)设在框体(42)的侧壁体的外侧面上,所述安装座(461)上设有可转动设置的转轴(462),所述安装座(461)两侧的转轴(462)上均设有螺纹连接的滑座(463),所述滑座(463)位于设在框体(42)的侧壁体上与其对应的槽孔(47)内,所述滑座(463)的自由端均设有用于支撑板簧总成(431)的支撑轮(464),所述滑座(463)上均设有位于框体(42)的侧壁体内侧的挡体(465)。
6.如权利要求1所述的一种桥梁抗震支撑装置,其特征在于:所述滚轮(433)为导轨轮,所述滑动体(44)的周面上设有与滚轮(433)一一对应并相配合的导轨(48)。
7.如权利要求1所述的一种桥梁抗震支撑装置,其特征在于:所述下底座(41)上设有可转动的转动轴(410),所述转动轴(410)上设有涡轮(411),所述框体(42)上设有与涡轮(411)啮合连接的蜗杆(412),所述转动轴(410)上设有螺纹连接的螺母(413),所述螺母(413)的上端设有与减震器(49)固定连接的固定座(414)。
8.如权利要求1所述的一种桥梁抗震支撑装置,其特征在于:所述支撑座(37)与第一滑动板(31)相对应面上设有螺杆体(314),所述螺杆体(314)上设有螺母体(315),所述螺母体(315)上设有顶在第一滑动板(31)上的顶头(36)。
9.如权利要求1所述的一种桥梁抗震支撑装置,其特征在于:所述第二滑动板(33)和第三滑动板(310)上均设有抵触在推动体(39)上的滚动轮(311),所述推动体(39)的上端设有与桥梁(6)固定连接的固定座(312),所述固定座(312)与推动体(39)焊接连接在一起,所述固定座(312)上设有穿设在推动体(39)上的轴体(313)。
10.如权利要求1至9中任一项所述的一种桥梁抗震支撑装置,其特征在于:所述连接机构(2)包括前连接体(21)和后连接体(22),所述前连接体(21)的一端通过螺栓与前方的罩壳(1)固定连接,另一端设有前连接座(23),所述后连接体(22)的一端通过螺栓与后方的罩壳(1)固定连接,另一端设有后连接座(24),所述前连接座(23)和后连接座(24)通过螺栓副(25)固定连接在一起,所述前连接体(21)和后连接体(22)上均设有定位凸起(26),所述罩壳(1)上设有与定位凸起(26)相配合的定位槽(27)。
