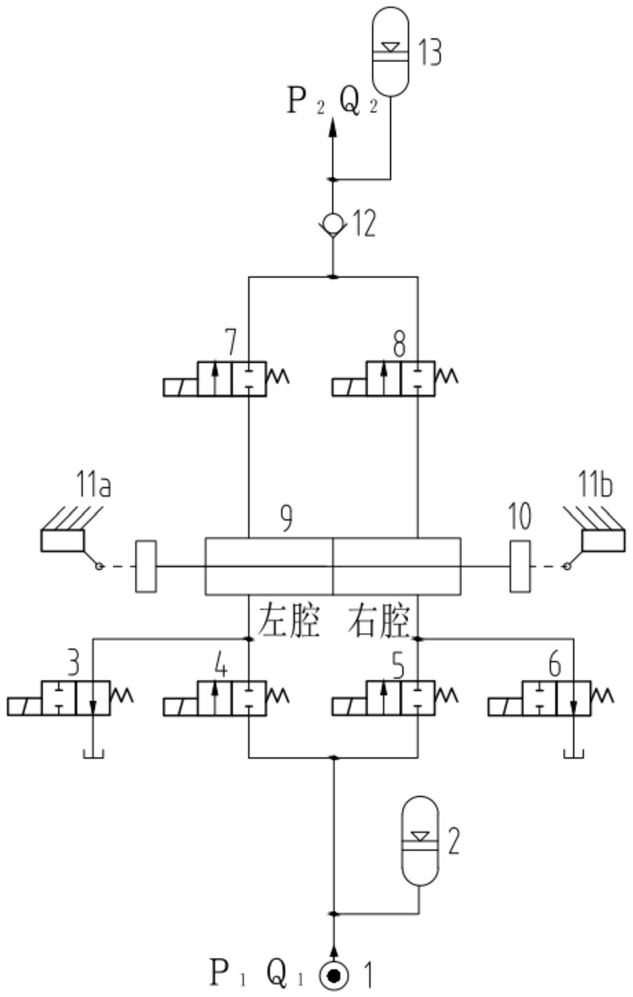

1.一种连续变压的大变压范围高速阀控液压缸液压变压器,其特征在于,包括液压油缸,
液压油缸分为左腔和右腔,液压油缸的活塞杆两端具有质量块,活塞杆和质量块组成质量块活塞杆,质量块活塞杆左右两边的行程尽头处分别布置有行程开关,当质量块活塞杆到达左边或右边的行程尽头处时触发行程开关;
高速开关阀四的出油口与左腔相连,高速开关阀五的出油口与右腔相连,高速开关阀四和高速开关阀五的进油口相连后与液压源相连;
高速开关阀七的进油口与左腔相连,高速开关阀八的进油口与右腔相连,高速开关阀七和高速开关阀八的出油口相连后与单向阀的进油口相连,单向阀的出油口与负载相连,连接单向阀出油口与负载的油路上还连接有蓄能器一;
连接高速开关阀四的出油口与左腔的管路还通过高速开关阀三与油箱相连,连接高速开关阀五的出油口与右腔的管路还通过高速开关阀六与油箱相连;
高速开关阀三和高速开关阀六得电关闭,失电打开;高速开关阀四、高速开关阀五、高速开关阀七和高速开关阀八得电打开,失电关闭。
2.根据权利要求1所述的一种连续变压的大变压范围高速阀控液压缸液压变压器,其特征在于,连接所述液压源与高速开关阀四和高速开关阀五的管路上还连接有蓄能器二。
3.权利要求1中的所述液压变压器的增压方法,其特征在于,包括以下步骤:A1:使高速开关阀三和高速开关阀四得电,保持高速开关阀五、高速开关阀六、高速开关阀七和高速开关阀八失电,液压源的油液经过高速开关阀四进入液压油缸左腔,质量块活塞杆加速右行,右腔中的油液经过高速开关阀六流入油箱,使液压能转化成质量块活塞杆的动能;负载由蓄能器一供液;
A2:保持高速开关阀三和高速开关阀四得电,使高速开关阀六和高速开关阀八得电,液压源的油液经过高速开关阀四进入左腔,推动质量块活塞杆右行,右腔油液通过高速开关阀八供给负载,质量块活塞杆减速右行,使质量块活塞杆的动能和液压源的液压能同时供给负载,实现增压;同时蓄能器一作为辅助动力源,当瞬时流量低于平均流量时由蓄能器一供油,保证给负载平稳供液;
A3:重复步骤A1‑A2,直至质量块活塞杆触发右侧行程开关,当质量块活塞杆触发右侧行程开关后,右侧行程开关动作,使高速开关阀五和高速开关阀六处于得电状态,并使其余高速开关阀处于失电状态;
A4:高速开关阀五和高速开关阀六处于得电状态,其余高速开关阀处于失电状态,液压源的油液通过高速开关阀五进入右腔,左腔的油液经过高速开关阀三进入油箱,质量块活塞杆加速左行,使液压源油液的液压能转化成质量块活塞杆的动能,负载由蓄能器一供液;
A5:保持高速开关阀五和高速开关阀六得电,使高速开关阀三和高速开关阀七得电,液压源的油液通过高速开关阀五进入右腔推动质量块活塞杆左行,左腔油液通过高速开关阀七供给负载,质量块活塞杆减速左行;使质量块活塞杆的动能和液压源的液压能同时供给负载;
A6:重复步骤A4‑A5,直至质量块活塞杆触发左侧行程开关;
A7:当质量块活塞杆触发右侧行程开关后,右侧行程开关动作,使高速开关阀三和高速开关阀四得电,之后重复步骤A1‑A6。
4.权利要求1中的所述液压变压器的减压方法,其特征在于,包括以下步骤:B1:使高速开关阀三、高速开关阀四、高速开关阀六、高速开关阀八得电,高速开关阀五和高速开关阀七处于失电状态,液压源的油液经过高速开关阀四进入左腔,推动质量块活塞杆加速右行,右腔中的油液经过高速开关阀八供给负载,液压源的液压能的一部分转变成质量块活塞杆的动能,蓄能器一作为辅助动力源,当瞬时流量低于平均流量时由蓄能器一供油以保证给负载平稳供液;
B2:保持高速开关阀六、高速开关阀八得电,其余高速开关阀失电,由于惯性,质量块活塞杆减速右行,左腔通过高速开关阀三吸油,右腔的油液经过高速开关阀八供给低压负载,质量块活塞杆的动能转化为液压能;
B3:使高速开关阀三、高速开关阀四、高速开关阀六、高速开关阀八得电,高速开关阀五和高速开关阀七处于失电状态,重复步骤B1‑B2,直至质量块活塞杆触发右侧行程开关;右侧行程开关动作,使高速开关阀三、高速开关阀五、高速开关阀六、高速开关阀七得电,并使高速开关阀四和高速开关阀八失电;
B4:高速开关阀三、高速开关阀五、高速开关阀六、高速开关阀七处于得电状态,高速开关阀四和高速开关阀八处于失电状态,液压源的油液通过高速开关阀五进入右腔,活塞杆质量块加速左行,左腔中的液压油通过高速开关阀七供给负载,使液压源提供的液压能的一部分转化成质量块活塞杆的动能,另一部分液压能供给负载;
B5:使高速开关阀三、高速开关阀七得电,其余高速开关阀失电,由于惯性,质量块活塞杆继续减速左行,左腔中的液压油通过高速开关阀七供给负载,右腔通过高速开关阀六从油箱中吸油,质量块活塞杆的动能转化为供给负载的液压能;
B6:重复步骤B4‑B5,直至质量块活塞杆全部伸出触发左侧行程开关,左侧行程开关动作,使高速开关阀三、高速开关阀四、高速开关阀六、高速开关阀八得电,高速开关阀五和高速开关阀七处于失电状态,重复步骤B1‑B5。
