1.一种香蕉套袋装置,其特征在于,包括:

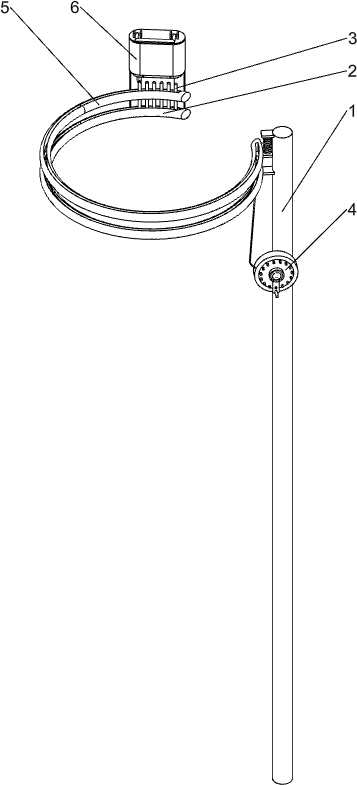

把手杆(1),其一侧上部固定连接有下导轨(2),下导轨(2)上安装有皮筋撑开组件(3);
收绳组件(4),把手杆(1)的另一侧上部安装有收绳组件(4),收绳组件(4)与皮筋撑开组件(3)传动连接;
把手杆(1)靠近下导轨(2)的一侧上部安装有收紧组件(5)。
2.根据权利要求1所述的一种香蕉套袋装置,其特征在于,皮筋撑开组件(3)包括:
滑动块(32),下导轨(2)内滑动式连接有多个滑动块(32),滑动块(32)的顶部固定连接有滑动杆(31),其中一根滑动杆(31)端部的两侧均为斜面,其中一根滑动杆(31)比其余几根滑动杆(31)高;
卷线盘(33),其中几个滑动块(32)靠近滑动杆(31)的顶部均转动式连接有卷线盘(33),卷线盘(33)上套有涡卷弹簧(35),涡卷弹簧(35)的一端与滑动块(32)连接,涡卷弹簧(35)的另一端与卷线盘(33)连接,卷线盘(33)靠近涡卷弹簧(35)的外壁上绕有拉线(34),拉线(34)的尾端连接在其一侧相邻的滑动块(32)上;
操作绳(36),其中一个滑动块(32)的一侧连接有操作绳(36);
滑动滑轮(37),下导轨(2)内的一侧转动式连接有滑动滑轮(37),操作绳(36)的尾端绕过滑动滑轮(37)。
3.根据权利要求2所述的一种香蕉套袋装置,其特征在于,收绳组件(4)包括:
收绳外壳(41),把手杆(1)的另一侧上部连接有收绳外壳(41),收绳外壳(41)的内壁连接有外壳盖(42),外壳盖(42)的一侧连接有多个固定圆柱块(43),外壳盖(42)的内壁滑动式连接有旋转块(44),旋转块(44)的外壁连接有卡定片(45),卡定片(45)上开有卡槽,卡槽与固定圆柱块(43)配合,卡定片(45)靠近卡槽的一侧连接有转动把手(47);
收绳柱(46),收绳外壳(41)内的一侧转动式连接有收绳柱(46),操作绳(36)的尾端先贯穿收绳外壳(41),再绕在收绳柱(46)上,旋转块(44)的内壁与收绳柱(46)的外壁卡接并滑动式连接。
4.根据权利要求3所述的一种香蕉套袋装置,其特征在于,收紧组件(5)包括:
拉绳滑轮(55),把手杆(1)靠近下导轨(2)的一侧上部转动式连接有拉绳滑轮(55);
导杆(52),把手杆(1)靠近拉绳滑轮(55)的外壁上固定连接有固定块,固定块上连接有导杆(52),导杆(52)的外壁下部滑动式连接有活动块,导杆(52)上套有复位弹簧(53),复位弹簧(53)的一端与固定块连接,复位弹簧(53)的另一端与活动块连接;
拉力绳(54),活动块的端部连接有拉力绳(54),拉力绳(54)的尾端绕过拉绳滑轮(55);
上导轨(51),活动块的一侧连接有上导轨(51)。
5.根据权利要求4所述的一种香蕉套袋装置,其特征在于,还包括皮筋下料机构(6),皮筋下料机构(6)包括:连接板(61),下导轨(2)的一侧连接有连接板(61),连接板(61)上连接有外套壳(64),外套壳(64)上放置有顶板(63),顶板(63)的一端转动式连接有把手架(62),顶板(63)的另一端连接有内壳套(65),内壳套(65)的外壁下部套有多个橡胶皮筋(66);
壳体(67),内壳套(65)上连接有壳体(67),壳体(67)内的四个角均转动式连接有转轴(68),一侧转轴(68)的一端和另一侧转轴(68)的一端均连接有带动齿轮(69),一侧转轴(68)的另一端和另一侧转轴(68)的另一端均连接有作用棘齿轮(610);
斜面接触杆(611),壳体(67)上滑动式连接有斜面接触杆(611),斜面接触杆(611)上套有回弹弹簧(612),回弹弹簧(612)的一端与壳体(67)连接,回弹弹簧(612)的另一端与斜面接触杆(611)连接,斜面接触杆(611)与其中一根滑动杆(31)配合;
推动架(613),斜面接触杆(611)的顶端连接有推动架(613),推动架(613)与作用棘齿轮(610)啮合;
回位弹簧(615),壳体(67)的内顶部开有多个凹槽,凹槽位于作用棘齿轮(610)的下侧,凹槽内的壳体(67)上连接有回位弹簧(615),回位弹簧(615)上连接有止回齿(614),止回齿(614)与作用棘齿轮(610)配合;
防下落板(616),壳体(67)的两侧均开有两个开口,开口与带动齿轮(69)处于同一水平线上,外套壳(64)内的两侧下部均铰接连接有两个防下落板(616),防下落板(616)与带动齿轮(69)处于同一水平线上,外套壳(64)靠近防下落板(616)的内侧面连接有拉紧弹簧(617),拉紧弹簧(617)的尾端与防下落板(616)的端部连接。
6.根据权利要求5所述的一种香蕉套袋装置,其特征在于,作用棘齿轮(610)与带动齿轮(69)的齿比为二比一。
