专利号: 2020105147722
申请人: 江苏宝耀机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

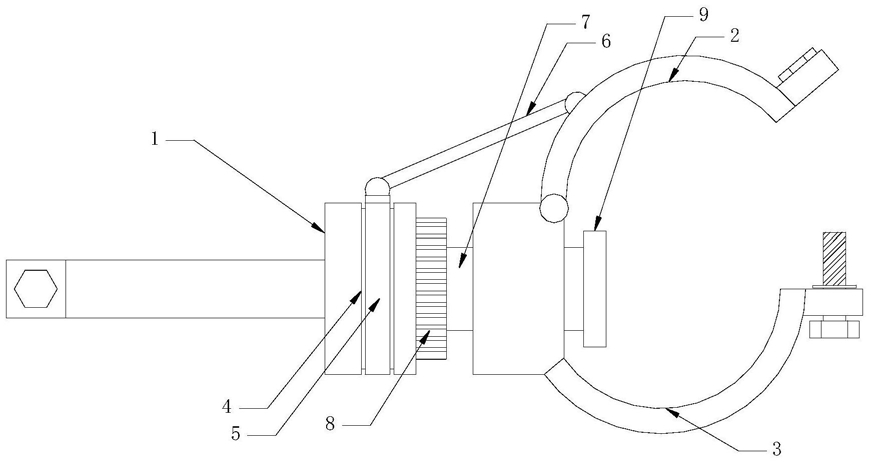

1.一种建筑施工用脚手架固定夹,包括两个连接块(1),其特征在于:两个所述连接块(1)呈轴对称设置且活动连接,两个所述连接块(1)中的位于右侧的所述连接块(1)的外周面的上端转动连接有活动夹臂(2),且两个所述连接块(1)中的位于右侧的所述连接块(1)的外周面的下端固定连接有与活动夹臂(2)相配合的固定夹臂(3);

左侧所述连接块(1)的表面开设有环槽(4),所述环槽(4)的内部转动连接有转动环(5),所述转动环(5)表面的外侧通过转动块转动连接有斜拉杆(6),所述斜拉杆(6)远离转动环(5)的一端与右侧所述连接块(1)上的活动夹臂(2)转动连接,左侧所述连接块(1)表面的右侧固定连接有调节杆(7),所述调节杆(7)表面的左侧固定套接有限位齿环(8),所述限位齿环(8)表面的左侧与左侧所述连接块(1)固定连接,所述调节杆(7)的右端活动穿插在右侧所述连接块(1)内,且调节杆(7)的右端固定连接有限位胶块(9),右侧所述连接块(1)表面相对限位齿环(8)一侧开设有与限位齿环(8)相配合的限位齿槽(10);

使用时,首先将一根钢管固定于地面,然后将左侧的连接块(1)上的活动夹臂(2)和固定夹臂(3)与钢管套接,并通过螺栓和螺母配合使左侧的连接块(1)上的活动夹臂(2)和固定夹臂(3)对钢管进行夹固,此时沿调节杆(7)的表面转动右侧的连接块(1)调节角度,并通过斜拉杆(6)带动转动环(5)在环槽(4)内转动,调节完成后可将另一根钢管与右侧的连接块(1)上的活动夹臂(2)和固定夹臂(3)套接,并通过螺栓和螺母配合使右侧的连接块(1)上的活动夹臂(2)和固定夹臂(3)对钢管进行夹固,夹固时右侧的连接块(1)上的活动夹臂(2)通过其顶面转动连接的斜拉杆(6)拉动右侧的连接块(1)在调节杆(7)上向左侧的连接块(1)滑动,并通过其表面开设的限位齿槽(10)与限位齿环(8)卡接配合,使两个连接块(1)之间无法转动调节角度,直至夹合完成并通过调节杆(7)右端限位胶块(9)对钢管进一步夹固即可。

2.根据权利要求1所述的一种建筑施工用脚手架固定夹,其特征在于:所述调节杆(7)的横向轴心线与两个所述连接块(1)的横向轴心线共线。

3.根据权利要求1所述的一种建筑施工用脚手架固定夹,其特征在于:所述活动夹臂(2)远离连接块(1)的一端固定连接有螺母,所述固定夹臂(3)远离连接块(1)的一端转动连接有与螺母相配合的螺栓。

4.根据权利要求1所述的一种建筑施工用脚手架固定夹,其特征在于:所述转动环(5)的内圈固定套接有轴承,所述轴承的内圈与环槽(4)内壁的底面固定套接。

5.根据权利要求1所述的一种建筑施工用脚手架固定夹,其特征在于:所述固定夹臂(3)和活动夹臂(2)表面的内侧均固定连接有铜质管垫。

6.根据权利要求1所述的一种建筑施工用脚手架固定夹,其特征在于:所述斜拉杆(6)的表面设置有加强筋。
