专利号: 2020105142004
申请人: 章希盈
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

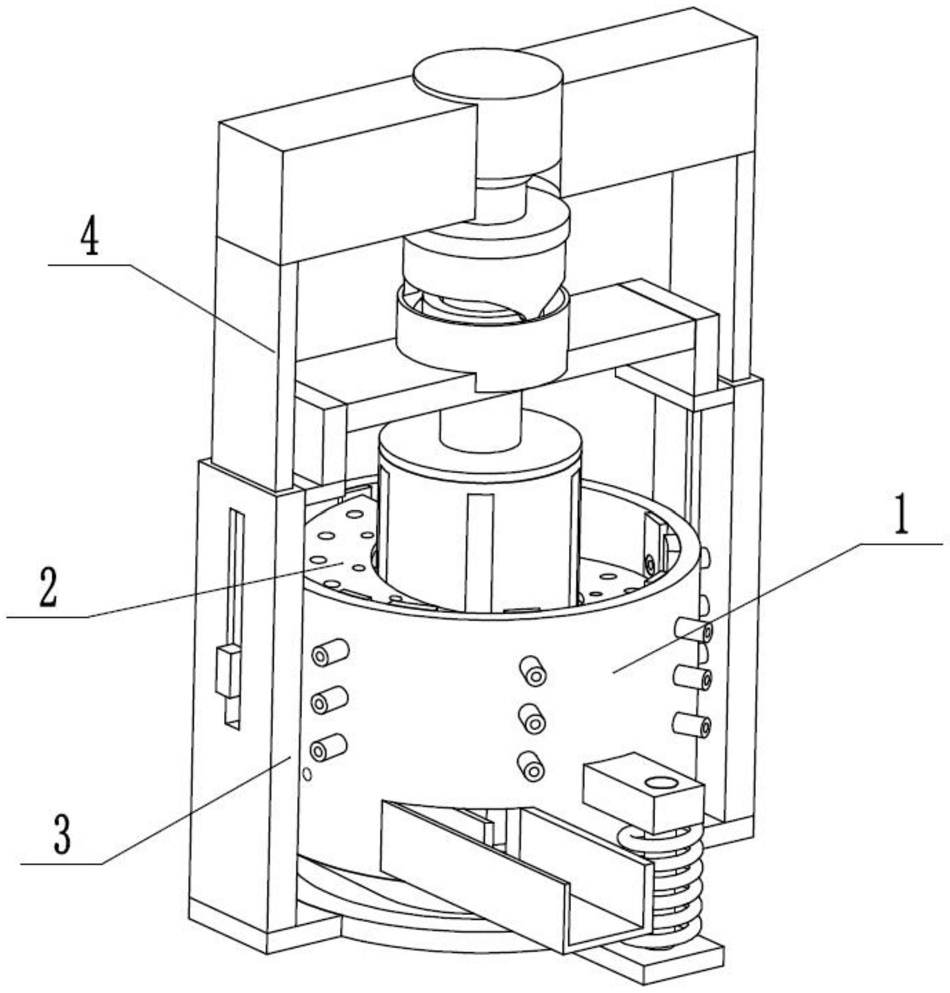

1.一种农副产品清洗机,包括清洗筒体(1)、循环下落清洗板(2)、固定底座(3)和旋转清洗器(4),其特征在于:所述的清洗筒体(1)的两端固定连接在固定底座(3)上,循环下落清洗板(2)固定连接在清洗筒体(1)内,旋转清洗器(4)纵向滑动连接在固定底座(3)内,旋转清洗器(4)转动连接在循环下落清洗板(2)内;

所述的清洗筒体(1)包括筒体(1‑1)、两个缓冲呈载座(1‑2)、多个清洗喷头固定板(1‑

3)、多个清洗喷头(1‑4)、下落排出槽(1‑5)、并排成接板(1‑6)和泥沙排出孔(1‑7),筒体(1‑

1)的两端均与固定连接两个缓冲呈载座(1‑2),筒体(1‑1)的内壁均匀固定连接多个清洗喷头固定板(1‑3),清洗喷头固定板(1‑3)通过螺纹孔连通筒体(1‑1),清洗喷头(1‑4)通过螺纹配合连接在清洗喷头固定板(1‑3)和筒体(1‑1)上,下落排出槽(1‑5)连通设置在筒体(1‑

1)外壁的下侧,并排成接板(1‑6)固定连接在筒体(1‑1)外壁,并排成接板(1‑6)连通下落排出槽(1‑5),筒体(1‑1)的下端设置有泥沙排出孔(1‑7);

所述的循环下落清洗板(2)包括螺旋下落板(2‑1)、多个通孔(2‑2)、多个固定板(2‑3)和内排出框(2‑4),螺旋下落板(2‑1)的外壁均匀固定连接多个固定板(2‑3),螺旋下落板(2‑1)通过固定板(2‑3)固定连接在筒体(1‑1)的内壁,螺旋下落板(2‑1)上均匀设置有上下贯穿的多个通孔(2‑2),螺旋下落板(2‑1)的尾端固定连接内排出框(2‑4),内排出框(2‑4)固定连接在筒体(1‑1)内壁,内排出框(2‑4)连通下落排出槽(1‑5);

所述的螺旋下落板(2‑1)的自外至内向下倾斜;

所述的固定底座(3)包括底座环(3‑1)、两个L形固定座(3‑2)、两个延伸固定板(3‑3)、两个弹簧轴(3‑4)、两个缓冲弹簧(3‑5)、滑块槽(3‑6)、滑板槽(3‑7)和中心固定板(3‑8),底座环(3‑1)的左右两端分别固定连接两个L形固定座(3‑2),底座环(3‑1)的前后两端分别固定连接两个延伸固定板(3‑3),两个弹簧轴(3‑4)分别通过挡块纵向滑动连接在两个延伸固定板(3‑3)上,两个弹簧轴(3‑4)的上端分别固定连接在两个缓冲呈载座(1‑2) 上,两个缓冲弹簧(3‑5)分别套接在两个弹簧轴(3‑4)上,两个滑板槽(3‑7)分别设置在两个L形固定座(3‑2)的上端,两个滑块槽(3‑6)分别左右贯穿设置在两个L形固定座(3‑2)上,滑块槽(3‑6)连通滑板槽(3‑7),中心固定板(3‑8)的两端分别固定连接在两个L形固定座(3‑2)内;

所述的固定底座(3)还包括固定往复驱动圆座(3‑9)、圆环槽(3‑10)和双凸台圆环座(3‑11) ,固定往复驱动圆座(3‑9)固定连接在中心固定板(3‑8)的中端,圆环槽(3‑10)设置在固定往复驱动圆座(3‑9)的上端,双凸台圆环座(3‑11) 固定连接在圆环槽(3‑10)内;

所述的旋转清洗器(4)包括两个纵向滑板(4‑1)、两个纵向限位滑块(4‑2)、两个电机固定座(4‑3)、驱动电机(4‑4)、驱动转轴(4‑5)、固定盘(4‑6)、双凸台驱动转环(4‑7)、下固定盘(4‑8)、旋转洗刷筒(4‑9)和多个洗刷板(4‑10),两个纵向滑板(4‑1)分别纵向滑动连接在两个滑板槽(3‑7)内,两个纵向滑板(4‑1)分别通过两个纵向限位滑块(4‑2)滑动连接在两个滑块槽(3‑6)内,两个电机固定座(4‑3)分别固定连接在两个纵向滑板(4‑1)的上端,驱动电机(4‑4)固定连接在两个电机固定座(4‑3)之间,驱动转轴(4‑5)的上端通过联轴器连接在驱动电机(4‑4)的传动轴上,固定盘(4‑6)固定连接在驱动转轴(4‑5)上,双凸台驱动转环(4‑7)固定连接在固定盘(4‑6)的下端,下固定盘(4‑8)固定连接在驱动转轴(4‑5)的下端,旋转洗刷筒(4‑9)固定连接在下固定盘(4‑8)的下端,旋转洗刷筒(4‑9)的外壁均匀固定连接多个洗刷板(4‑10);

所述的双凸台驱动转环(4‑7)的下端转动连接在圆环槽(3‑10)内,双凸台驱动转环(4‑

7)的下端与双凸台圆环座(3‑11) 相贴合;

所述的旋转洗刷筒(4‑9)转动连接在螺旋下落板(2‑1)的内壁。

2.根据权利要求1所述的一种农副产品清洗机,其特征在于:所述的洗刷板(4‑10)的外端粘接多个毛刷。
