专利号: 2020105038231
申请人: 江苏工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

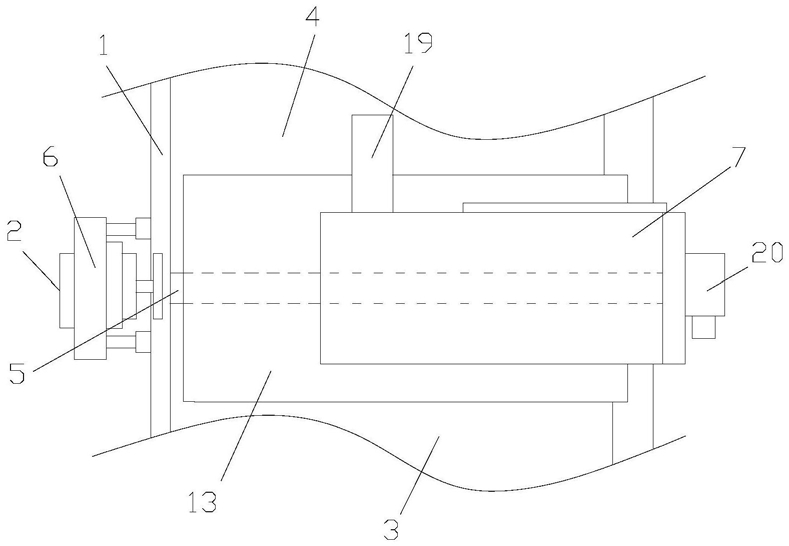

1.一种服装制造用布料裁断方法,其特征在于:包括裁断台(1)、控制装置(2)、切割装置、第一输送机构(3)和第二输送机构(4),所述第一输送机构(3)和第二输送机构(4)均安装于裁断台(1)上,所述第一输送机构(3)和第二输送机构(4)之间形成有间隙(5),所述间隙(5)的两端分别设置有第一连接板(6)和第二连接板(7),所述第一连接板(6)内侧设置第一电动导轨(8)和第一电动推杆(9),所述第一电动导轨(8)的滑子上安装有增量编码器(10),所述增量编码器(10)的转轴连有测量轮(11),所述第一连接板(6)和测量轮(11)均为中空设置,所述控制装置(2)位于第一连接板(6)的外侧,所述第一电动推杆(9)两端分别与第一连接板(6)和裁断台(1)固定连接,所述第二连接板(7)呈L型设置,所述第二连接板(7)上安装有第二电动推杆(12),所述第二电动推杆(12)末端设置有压板(13),所述压板(13)位于间隙(5)正上方,所述切割装置位于间隙(5)内,所述切割装置包含有第二电动导轨(14)、第三电动推杆(15)和割刀(16),所述第二电动导轨(14)的滑子上设置有压力传感器(17),所述第三电动推杆(15)底端与压力传感器(17)固定连接,所述第三电动推杆(15)与割刀(16)底部固定连接,所述第一输送机构(3)、第二输送机构(4)、第一电动导轨(8)、第一电动推杆(9)、第二电动推杆(12)、第二电动导轨(14)、第三电动推杆(15)、增量编码器(10)和压力传感器(17)均与控制装置(2)电性连接;

具体包括以下步骤:

1)切割前准备:首先将布料首端盖住间隙,然后采用控制装置控制第一电动导轨将增量编码器往第一输送机构和第二输送机构移动,使得测量轮与布料接触;

2)计量长度:启动第一输送机构和第二输送机构输送布料并带动测量轮,增量编码器不断将信息反馈给控制装置,直至达到设定值;

3)压布:控制装置启动再次启动第一电动导轨将增量编码器复位,继而控制第一电动推杆将第一连接板推开,然后启动第二电动推杆驱动压板压住布料;

4)切割:控制装置驱动第三电动推杆将割刀压向布料底面,达到压力传感器的设定值后,控制装置驱动第三电动导轨带动割刀对布料进行切割,第三电动导轨达到最大行程后,第一电动推杆、第二电动推杆和第三电动推杆复位,完成切割。
