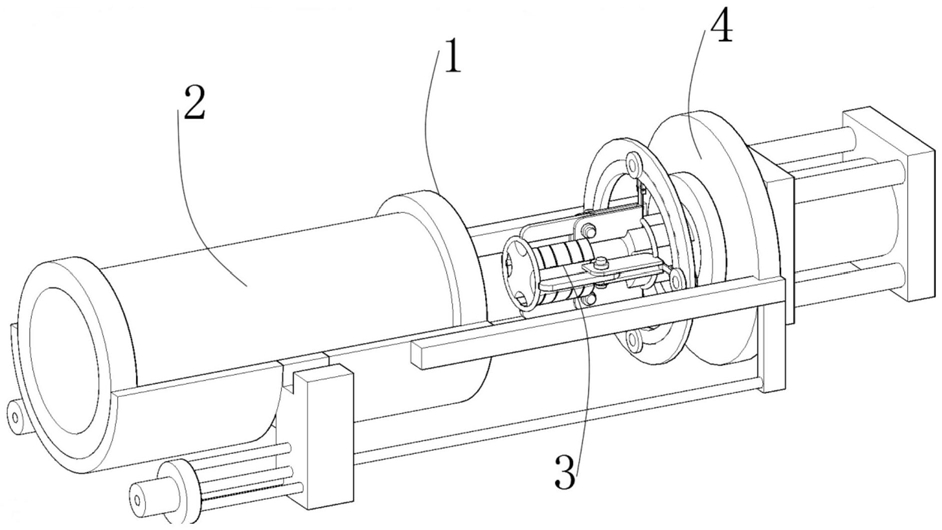

1.一种同步式管体切割推动设备，包括切割推动设备主体(1)，其特征在于：所述切割推动设备主体(1)的内端右侧设有连接架(4)，所述连接架(4)的左端位置处转动连接有驱动件(3)，所述连接架(4)的左侧位置处连接有管体(2)，所述驱动件(3)包括配合环(5)、紧固架(6)、接触轴架(7)、连通件(8)、从动轴(9)、传输架(10)和电动机(11)，所述电动机(11)设在驱动件(3)的内端右侧位置，所述电动机(11)的左端位置通过连通件(8)和传输架(10)与接触轴架(7)相转动连接，所述连通件(8)的侧端位置与从动轴(9)相套接设置，所述从动轴(9)外侧位置与紧固架(6)相转动连接，所述紧固架(6)的外侧与配合环(5)相固定连接，所述紧固架(6)包括第一翻折架(12)、螺纹环(13)、套环(14)、第二翻折架(15)、第一销轴(16)、卡板(17)、第三翻折架(18)和第二销轴(19)，所述第三翻折架(18)设在紧固架(6)的中心位置处，所述第三翻折架(18)的左端与第二销轴(19)转动连接，所述第二销轴(19)左端与第一翻折架(12)相转动连接，所述第一翻折架(12)的左端位置处与螺纹环(13)相固定连接，所述第三翻折架(18)的右端中心位置与套环(14)相套接设置，所述第三翻折架(18)的右端上部位置处与第二翻折架(15)转动连接，所述第二翻折架(15)的上端通过第一销轴(16)与卡板(17)相转动连接，所述连接架(4)包括第一环架(20)、第二环架(21)、外接架(22)、限位杆轴(23)、紧固架座(24)、支杆(25)、导杆(26)、环轴架(27)、摩擦片轮(28)和箍环(29)，所述第一环架(20)和第二环架(21)设在连接架(4)内端的左侧位置处，所述第一环架(20)和第二环架(21)的右端位置与导杆(26)相固定连接，所述导杆(26)的右端与环轴架(27)相固定连接，所述导杆(26)的中心位置处与箍环(29)相固定连接，所述摩擦片轮(28)设在箍环(29)上，所述导杆(26)的右端下部位置处与支杆(25)插接设置，所述支杆(25)的左端与外接架(22)相连接，所述外接架(22)的端部位置处与限位杆轴(23)相固定连接，所述限位杆轴(23)的右端与紧固架座(24)相固定连接。

2.根据权利要求1所述的一种同步式管体切割推动设备，其特征在于：所述连接架(4)内端的外接架(22)与外界相连接，通过外接架(22)推动作用于支杆(25)，使得限位杆轴(23)和紧固架座(24)在支杆(25)上进行运动，且紧固架座(24)与第一环架(20)和第二环架(21)之间相固定设置。

3.根据权利要求1所述的一种同步式管体切割推动设备，其特征在于：所述连接架(4)内端的箍环(29)与通过摩擦片轮(28)与驱动件(3)内端的配合环(5)相限位，且配合环(5)可在箍环(29)内端转动，摩擦片轮(28)与配合环(5)之间接触。

4.根据权利要求1所述的一种同步式管体切割推动设备，其特征在于：所述连接架(4)内端的第一环架(20)与第二环架(21)之间设有间隙，且间隙位置的侧端与紧固架座(24)相连接，所述第一环架(20)和第二环架(21)中心间隙与外界相连通。

5.根据权利要求1所述的一种同步式管体切割推动设备，其特征在于：所述连接架(4)内端的紧固架座(24)上设有与导杆(26)相适配的槽体结构，所述紧固架座(24)可与导杆(26)相滑动设置。

6.根据权利要求1所述的一种同步式管体切割推动设备，其特征在于：所述紧固架(6)内端通过螺纹环(13)与驱动件(3)内端的接触轴架(7)相螺纹连接，所述紧固架(6)内端的套环(14)与驱动件(3)内端的从动轴(9)相套接设置，所述第三翻折架(18)的上端通过第二翻折架(15)、第一销轴(16)和卡板(17)与配合环(5)相固定。

7.根据权利要求1所述的一种同步式管体切割推动设备，其特征在于：所述驱动件(3)内端的电动机(11)设在环轴架(27)的右端位置，所述电动机(11)通过传输架(10)和连通件(8)与左端位置的接触轴架(7)相转动连接。

8.根据权利要求1所述的一种同步式管体切割推动设备，其特征在于：所述驱动件(3)内端的从动轴(9)外端套接有轴承结构，所述从动轴(9)通过外端的轴承结构与驱动件(3)相转动连接。
