1.一种自交联长氟碳丙烯酸酯聚合物乳液，其特征在于，由如下质量配比的原料制备而成，包括0.23-2.60％的非离子表面活性剂、0.15-2.10％的脂肪醇聚氧乙烯醚类阴离子表面活性剂、0.1-0.8％的引发剂、10-20％的丙烯酸酯类单体、10-20％的甲基丙烯酸酯类单体、0.9-6.7％的改性单体、1-7％的交联单体和1-7％的含氟单体，其余为水。

2.根据权利要求1所述的自交联长氟碳丙烯酸酯聚合物乳液，其特征在于，非离子表面活性剂为烷基糖苷APG或醇醚糖苷AEG1000中的一种或多种。

3.根据权利要求1所述的自交联长氟碳丙烯酸酯聚合物乳液，其特征在于，所述脂肪醇聚氧乙烯醚类阴离子表面活性剂为脂肪醇聚氧乙烯醚硫酸钠。

4.根据权利要求1～3任意一项所述的自交联长氟碳丙烯酸酯聚合物乳液，其特征在于，所述非离子表面活性剂和阴离子离子表面活性剂的质量比为0.5～2:1。

5.根据权利要求1所述的自交联长氟碳丙烯酸酯聚合物乳液，其特征在于，所述的丙烯酸酯类单体为丙烯酸丁酯、丙烯酸辛酯或丙烯酸异丁酯中的一种或多种；所述甲基丙烯酸酯类单体为甲基丙烯酸甲酯、甲基丙烯酸乙酯或甲基丙烯酸丁酯中的一种或多种。

6.根据权利要求1所述的自交联长氟碳丙烯酸酯聚合物乳液，其特征在于，所述交联单体为甲基丙烯酸羟丙酯、双丙酮丙烯酰胺/己二酸二酰肼、N-羟甲基丙烯酰胺或羟乙基丙烯酰胺中的一种或多种。

7.根据权利要求1所述的自交联长氟碳丙烯酸酯聚合物乳液，其特征在于，所述含氟单体为甲基丙烯酸十二氟庚酯、甲基丙烯酸十三氟庚酯或甲基丙烯酸六氟丁酯中的一种或多种。

8.根据权利要求1或6～7任意一项所述的自交联长氟碳丙烯酸酯聚合物乳液，其特征在于，所述改性单体为十一烯酸、邻苯二甲酸二烯丙酯、甲基丙烯酸苄基酯、乙烯基三乙氧基硅烷或3-(甲基丙烯酰氧)丙基三甲氧基硅烷中的一种或多种。

9.一种根据权利要求1所述的自交联长氟碳丙烯酸酯聚合物乳液的制备方法，其特征在于，包括如下步骤：(1)首先将阴离子表面活性剂、非离子表面活性剂与水混合，升温至75～85℃；

(2)在10～25min内滴入10-30％的混合单体，滴加完毕后继续保温15-30min；

(3)2.0-3.0h内滴加剩余的混合单体，升温至85～95℃，继续保温45-65min；降温后过滤，滤液为所述自交联长氟碳丙烯酸酯聚合物乳液；

所述的混合单体为丙烯酸酯类单体、甲基丙烯酸酯类单体、改性单体、交联单体和含氟单体的混合物。

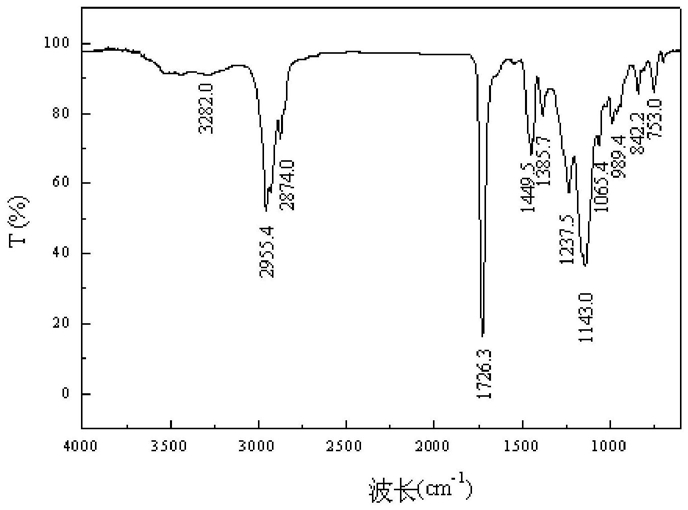

10.根据权利要求1所述的自交联长氟碳丙烯酸酯聚合物乳液在制备涂料中的应用。
