专利号: 202010496595X
申请人: 临沂大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

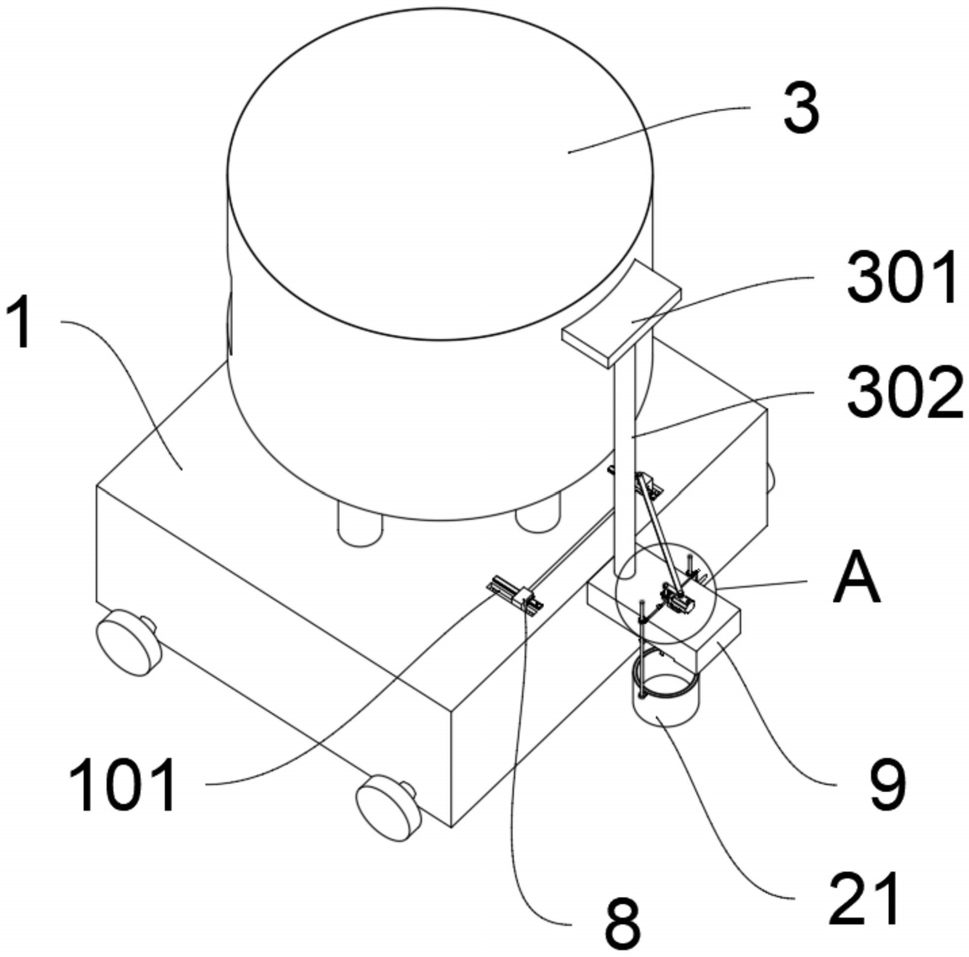

1.一种多功能的可进行土壤水污染处理的移动环保设备,其特征在于:包括移动座(1);所述移动座(1)的两侧底部通过转轴旋转设置有四组滚轮;所述移动座(1)的顶部一体式连通设置有四组连接管(2),且连接管(2)的顶部一体式连通设置有杂质回收仓(3);所述杂质回收仓(3)还包括有排水仓(301),下水管(302),过滤网(303);所述杂质回收仓(3)的顶部一侧一体式设置有排水仓(301),且排水仓(301)的底部中间一体式设置有下水管(302);所述杂质回收仓(3)的内侧底部固定设置有过滤网(303);所述移动座(1)和杂质回收仓(3)之间设置水泵(4)连接相通,且水泵(4)的底部连接设置有抽水管;所述移动座(1)的中间底部固定连通管设置有排水管(7),且排水管(7)的底部与水泵(4)的顶部固定连接;

所述排水管(7)还包括有导向锥板(701);所述排水管(7)的外侧一体式设置有导向锥板(701),且导向锥板(701)外侧直径大于导向板(6)的通孔直径;所述移动座(1)的一侧顶部固定设置有侧仓(9),且侧仓(9)的顶部固定设置有电机(15);

所述侧仓(9)的底部中间固定设置有磁性吸附网(10),且磁性吸附网(10)的中间通过转轴旋转设置有搅拌轴(11);所述搅拌轴(11)的顶部穿过侧仓(9)通过轴承旋转连接,且搅拌轴(11)的顶部外侧设置锥齿轮与电机(15)传动连接;所述搅拌轴(11)的底部外侧固定设置有搅拌叶(12);

所述搅拌轴(11)的顶部外侧固定设置有短连杆(13),且短连杆(13)的另一端通过转轴旋转设置有长连杆(14);所述长连杆(14)的另一端与防沉淀排(8)的顶端一侧通过转轴旋转连接;

所述侧仓(9)的中间固定设置有拦截网(16),且拦截网(16)为倾斜设置;所述侧仓(9)的外侧底部开设有排水口(17);所述侧仓(9)的顶部两侧均一体式设置有转轴结构,且转轴结构中均通过轴承旋转设置有丝母(18),丝母(18)的外侧固定设置有涡轮;所述侧仓(9)的顶部通过轴架结构旋转设置有旋转杆(19),且旋转杆(19)的两侧均设置蜗杆与丝母(18)外侧涡轮传动连接;所述旋转杆(19)的一侧固定设置有摇杆;

所述丝母(18)中均旋转设置有提升丝杠(20),且提升丝杠(20)的底部内侧均通过转轴旋转设置有收集筒(21);所述收集筒(21)的顶部边缘固定设置有橡胶垫;所述收集筒(21)的顶部在提升后通过橡胶垫贴合固定在磁性吸附网(10)的底部外侧。

2.根据权利要求1所述的一种多功能的可进行土壤水污染处理的移动环保设备,其特征在于:所述杂质回收仓(3)还包括有侧门(304);所述杂质回收仓(3)的一侧开设有缺口,且缺口中通过转轴旋转设置有侧门(304);所述杂质回收仓(3)的内侧底部固定设置有锥形滤网(5);所述锥形滤网(5)的中间部分为网状结构,锥形滤网(5)的边缘为锥环型结构,锥环型结构的边侧均与排水仓(301)的内侧底面对齐,锥环型结构的顶部高度高于排水仓(301)内侧顶面;所述锥形滤网(5)的底部固定设置有导向板(6),导向板(6)为锥形结构,且导向板(6)的锥尖朝下并开设有通孔。

3.根据权利要求1所述的一种多功能的可进行土壤水污染处理的移动环保设备,其特征在于:所述排水管(7)还包括有旋转轴端(702),反冲管(703);所述排水管(7)的顶部通过防水轴承旋转设置有旋转轴端(702),且旋转轴端(702)的外侧一体式设置有三组反冲管(703);所述反冲管(703)均为转折结构,反冲管(703)的转折夹角均为倾斜45°设置,且反冲管(703)均对准锥形滤网(5)的底部内侧。

4.根据权利要求1所述的一种多功能的可进行土壤水污染处理的移动环保设备,其特征在于:所述移动座(1)还包括有条形孔(101);所述移动座(1)的一侧顶部两侧开设有两组条形孔(101),且条形孔(101)的顶部一侧均固定设置有导轨,导轨滑块外均固定设置有防沉淀排(8);所述防沉淀排(8)的底部均为栅格结构;所述防沉淀排(8)的顶部中间固定设置有连杆。
