1.一种活性大分子角蛋白的制备方法，其特征在于，包括如下步骤：（1）将羊毛纤维洗净，用脱脂溶剂脱脂12 24 h，清洗去除表面残留的脱脂溶剂，烘干剪~碎，得到脱脂羊毛纤维；

（2）将5g步骤（1）的脱脂羊毛纤维分散在水中，调节pH至9 11，在65 95℃搅拌反应1~ ~ ~

2h；

在步骤（2）中，脱脂羊毛纤维与水的固液比为1:10 30；

~

（3）将步骤（2）的反应液温度降低至45 50℃，加入100 200 KU酶活的角蛋白酶液进行~ ~酶解48‑60 h；

（4）将步骤（3）酶解后的反应液进行离心，取上清液，进行透析、冷冻干燥，得到所述的角蛋白；

在步骤（4）中，透析时，透析膜的截留分子量为8000 14000 Da。

~

2.根据权利要求1所述的方法，其特征在于，在步骤（1）中，所述的脱脂溶剂为醚、苯、二硫化碳、丙酮、氯仿中的一种或多种混合。

3.根据权利要求1所述的方法，其特征在于，在步骤（1）中，清洗是采用水清洗，清洗温度为40 60℃。

~

4.根据权利要求1所述的方法，其特征在于，在步骤（1）中，脱脂羊毛纤维剪碎的长度为

1 5cm。

~

5.根据权利要求1所述的方法，其特征在于，在步骤（4）中，离心的条件为10000‑14000 rpm离心20 40min。

~

6.根据权利要求1所述的方法，其特征在于，在步骤（4）中，冷冻干燥的条件为在‑80℃下冷冻6 12 h，在冷冻干燥机上干燥48 72 h。

~ ~

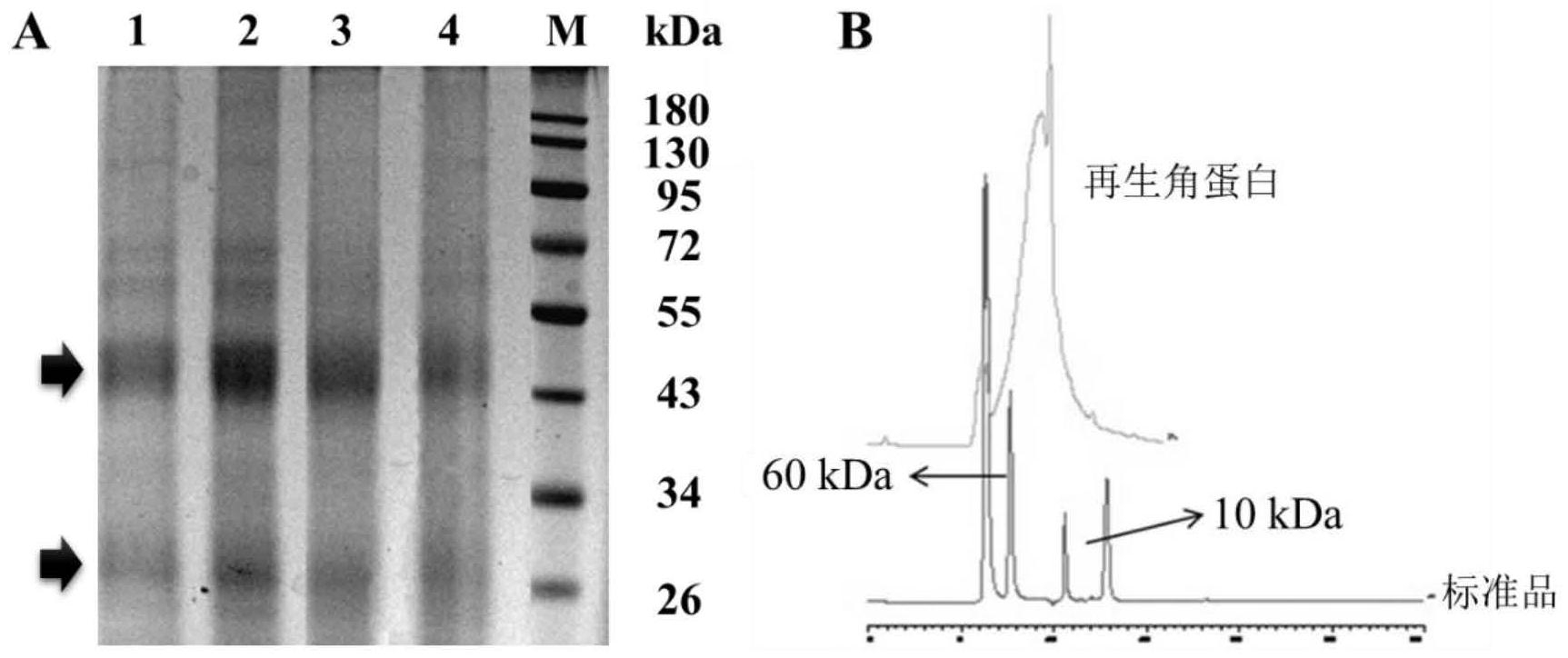

7.一种权利要求1 6任一项所述的方法制备得到的角蛋白。

~

8.权利要求7所述的角蛋白在制备生物敷料中的应用。
