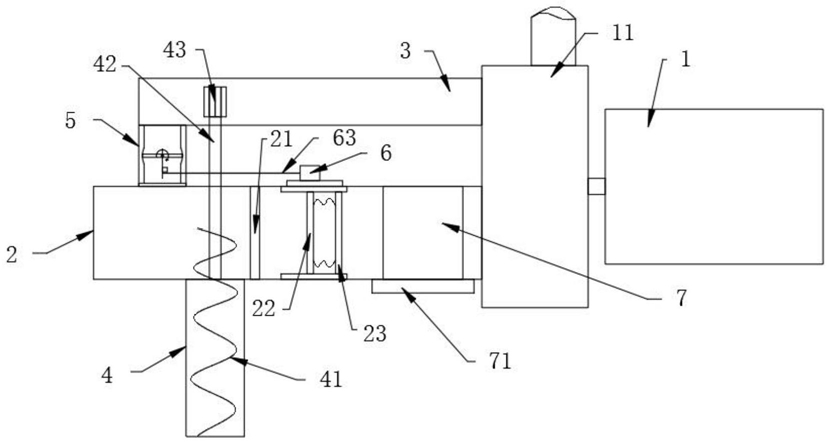

1.工况自适应回流自堵式无控自吸泵，其特征在于：包括泵机(1)和叶轮箱(11)，所述叶轮箱(11)的进液端设有进液管(2)和进液支管(3)，所述进液管(2)中自进液方向依次设有滤板(21)和滤砂笼(7)，所述进液管(2)上还设有将所述滤板(21)进液侧的堵料排出的排废管(4)，所述进液支管(3)与所述进液管(2)之间通过支管阀(5)连接，所述支管阀(5)位于所述排废管(4)远离所述滤板(21)，所述滤板(21)的排液侧设有随流体流动而浮动的浮动板(22)，所述进液管(2)的外侧设有随所述浮动板(22)浮动而控制所述支管阀(5)开闭的浮动板联动部件(6)。

2.根据权利要求1所述的工况自适应回流自堵式无控自吸泵，其特征在于：所述排废管(4)包括圆管、排废绞龙(41)、转轴(42)和流量轮(43)，所述圆管连接在所述进液管(2)上，所述排废绞龙(41)转动连接在所述圆管中，且所述流量轮(43)位于所述进液支管(3)中，所述排废绞龙(41)与所述转轴(42)之间通过所述转轴(42)传动连接。

3.根据权利要求2所述的工况自适应回流自堵式无控自吸泵，其特征在于：所述排废绞龙(41)至少有一部分位于所述进液管(2)的内部，并位于所述滤板(21)的一侧，所述流量轮(43)的轴向方向与所述进液支管(3)中流体流动的方向垂直，且所述进液支管(3)上设有容纳所述流量轮(43)的流量轮包围槽(31)。

4.根据权利要求1所述的工况自适应回流自堵式无控自吸泵，其特征在于：所述进液管(2)的内壁固定地设有限位板(23)，所述浮动板(22)与所述限位板(23)弹性连接，所述浮动板(22)具有向着进液测的弹力，所述浮动板(22)上设有通过槽(221)。

5.根据权利要求4所述的工况自适应回流自堵式无控自吸泵，其特征在于：所述进液管(2)的内壁设有沿其长度方向布置的滑槽(201)，所述浮动板(22)滑动连接在所述滑槽(201)内壁，且所述浮动板联动部件(6)包括滑块(61)、磁块(62)和顶杆(63)，所述滑块(61)和所述浮动板(22)上均设有磁块(62)，两个所述磁块(62)相互吸引，所述顶杆(63)的一端与所述滑块(61)连接，所述顶杆(63)的另一端与所述支管阀(5)传动连接，所述进液管(2)的外壁上设有与所述滑块(61)配合的导轨(202)。

6.根据权利要求5所述的工况自适应回流自堵式无控自吸泵，其特征在于：所述支管阀(5)的内部设有可翻转的阀板(51)，所述支管阀(5)的外部设有通过阀板轴(521)与所述阀板(51)固定连接的阀杆(52)，所述阀杆(52)与所述支管阀(5)之间通过扭簧(522)弹性连接，所述支管阀(5)的外壁还设有用于对所述阀杆(52)限位的挡块(53)。

7.根据权利要求6所述的工况自适应回流自堵式无控自吸泵，其特征在于：所述阀板(51)与所述阀杆(52)垂直布置，所述顶杆(63)抵靠在所述阀杆(52)远离所述阀板轴(521)的一端，所述支管阀(5)的进液端设有滤板(21)。

8.根据权利要求1所述的工况自适应回流自堵式无控自吸泵，其特征在于：所述滤砂笼(7)包括支撑板(72)和排砂绞龙(76)，所述支撑板(72)的下端面设有呈中心对称分布的若干个实心板(73)、弧形滤网(74)和滤网板(75)，所述实心板(73)和滤网板(75)的第一端之间形成进入槽(701)，所述实心板(73)和滤网板(75)的第二端之间形成进入缝(702)，所述弧形滤网(74)分别与其两侧的所述实心板(73)和滤网板(75)之间形成洗砂部(704)，所述排砂绞龙(76)位于所述洗砂部(704)的下方。

9.根据权利要求8所述的工况自适应回流自堵式无控自吸泵，其特征在于：所述支撑板(72)的外沿上固定有弧形遮板(721)，所述支撑板(72)的中间位置处设有与所述进液管(2)转动连接的滤砂转轴(722)，所述滤网板(75)与所述支撑板(72)之间通过滤网板转轴(751)弹性铰接，且所述滤网板(75)的另一侧设有限位档轴(723)。

10.根据权利要求9所述的工况自适应回流自堵式无控自吸泵，其特征在于：所述排砂绞龙(76)的下方设有与所述滤砂转轴(722)传动连接的齿轮传动装置(77)，所述滤砂笼(7)的下方还设有与所述进液管(2)密封连接的密封盖(71)。
