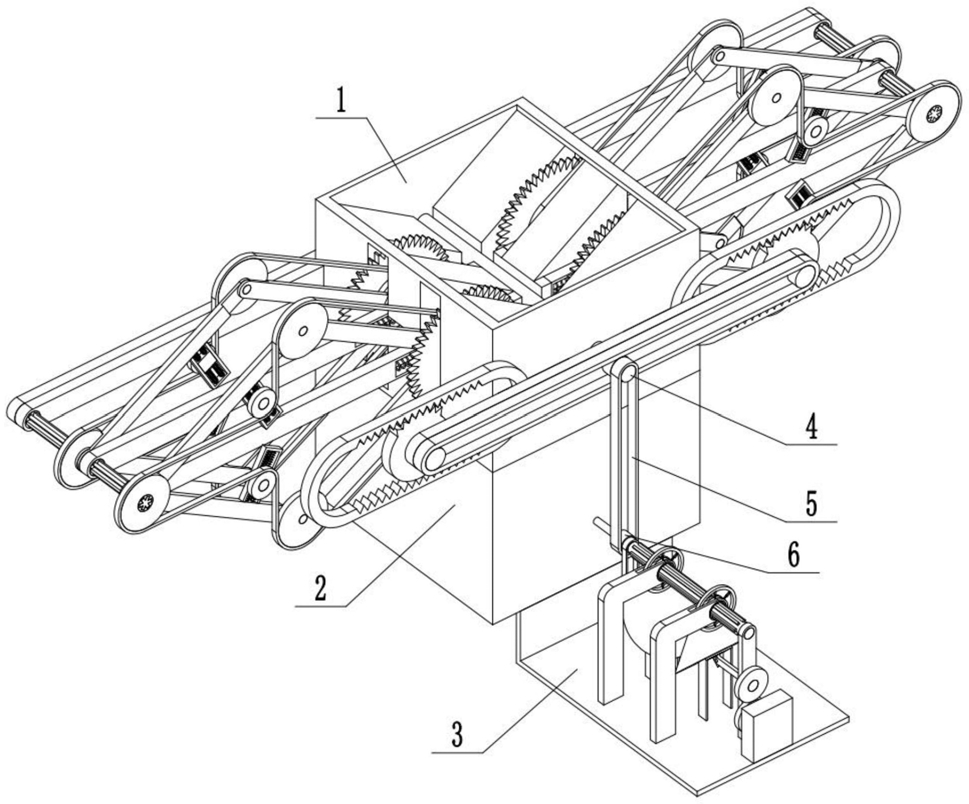

1.一种建筑材料回收设备，包括切割组合体(1)、筛分组合体(2)、动力源组合体(3)、驱动轴(4)、驱动轴皮带(5)、固定带轮(6)，其特征在于：所述驱动轴皮带(5)与驱动轴(4)、固定带轮(6)相连接，切割组合体(1)与筛分组合体(2)相连接，动力源组合体(3)与筛分组合体(2)相连接，切割组合体(1)与驱动轴(4)相连接，固定带轮(6)与筛分组合体(2)、动力源组合体(3)相连接。

2.根据权利要求1所述的一种建筑材料回收设备，其特征在于：所述切割组合体(1)包括切割底板(1-1)、传动皮带一(1-2)、棱形转杆(1-3)、刀架(1-4)、传动带轮一(1-5)、传动皮带二(1-6)、横杆(1-7)、半齿轮一(1-8)、中端连接杆一(1-9)、中端连接杆二(1-10)、铰接杆一(1-11)、传动带轮二(1-12)、切割锯(1-13)、传动皮带三(1-14)、传动带轮三(1-15)、中端滑子一(1-16)、传动带轮三(1-17)、中端滑杆一(1-18)、中端滑杆推簧一(1-19)、传动带轮四(1-20)、中端矩形滑块(1-21)、中端滑杆二(1-22)、中端滑杆推簧二(1-23)、铰接杆二(1-24)，传动皮带一(1-2)连接在两个传动带轮一(1-5)之间，传动带轮一(1-5)与棱形转杆(1-3)固定连接，传动带轮一(1-5)与切割底板(1-1)转动连接，半齿轮一(1-8)与切割底板(1-1)转动连接，半齿轮一(1-8)与传动皮带二(1-6)配合连接，半齿轮一(1-8)与横杆(1-7)啮合传动，横杆(1-7)与切割底板(1-1)滑动连接，横杆(1-7)与中端连接杆一(1-9)转动连接，中端连接杆一(1-9)与切割锯(1-13)转动连接，中端连接杆二(1-10)固定连接在两个中端矩形滑块(1-21)之间，刀架(1-4)与铰接杆一(1-11)铰接连接，铰接杆二(1-24)与铰接杆一(1-11)铰接连接，铰接杆二(1-24)与刀架(1-4)铰接连接，传动带轮二(1-12)与铰接杆一(1-11)转动连接，传动带轮三(1-17)与刀架(1-4)转动连接，传动带轮四(1-20)与中端矩形滑块(1-21)转动连接，传动带轮四(1-20)与铰接杆二(1-24)转动连接，中端滑杆一(1-18)与铰接杆一(1-11)固定连接，中端滑杆推簧一(1-19)与中端滑杆一(1-18)套接连接，中端滑子一(1-16)与中端滑杆一(1-18)滑动连接，中端滑杆推簧一(1-19)设置在端滑子一(1-

16)与中端滑杆一(1-18)之间，中端滑杆二(1-22)与刀架(1-4)固定连接，中端滑杆推簧二(1-23)与中端滑杆二(1-22)套接连接，中端矩形滑块(1-21)与中端滑杆二(1-22)滑动连接，传动皮带三(1-14)连接在传动带轮二(1-12)、传动带轮三(1-15)、传动带轮三(1-17)、传动带轮四(1-20)之间，传动带轮三(1-17)与棱形转杆(1-3)滑动配合连接，驱动轴(4)与切割底板(1-1)转动连接，驱动轴(4)与传动皮带一(1-2)、传动皮带二(1-6)配合连接。

3.根据权利要求1所述的一种建筑材料回收设备，其特征在于：所述筛分组合体(2)包括筛分外框(2-1)、偏心转杆(2-2)、矩形筛板一(2-3)、矩形筛孔一(2-4)、内端弹簧一(2-

5)、内测滑柱(2-6)、矩形筛板二(2-7)、矩形筛孔二(2-8)、连接杆(2-9)、弧形杆一(2-10)、弧形杆二(2-11)、内端弹簧二(2-12)、内端卡杆一(2-13)、内端卡杆二(2-14)、内端卡槽一(2-15)，偏心转杆(2-2)与筛分外框(2-1)转动连接，内测滑柱(2-6)与筛分外框(2-1)固定连接，矩形筛板一(2-3)、矩形筛板二(2-7)与内测滑柱(2-6)滑动连接，矩形筛孔一(2-4)、矩形筛孔二(2-8)分别设置在矩形筛板一(2-3)、矩形筛板二(2-7)上，内端弹簧一(2-5)、内端弹簧二(2-12)与内测滑柱(2-6)套接连接，连接杆(2-9)固定连接在矩形筛板一(2-3)、矩形筛板二(2-7)之间，内端卡槽一(2-15)设置在连接杆(2-9)上，弧形杆一(2-10)、弧形杆二(2-11)与连接杆(2-9)滑动连接，内端卡杆一(2-13)、内端卡杆二(2-14)分别与弧形杆一(2-10)、弧形杆二(2-11)滑动连接，内端卡杆一(2-13)与弧形杆一(2-10)之间设置有弹簧A，内端卡杆二(2-14)与弧形杆二(2-11)之间设置有弹簧B，内端卡杆一(2-13)、内端卡杆二(2-14)与内端卡槽一(2-15)配合连接，切割底板(1-1)与筛分外框(2-1)固定连接并连通，固定带轮(6)与偏心转杆(2-2)固定连接，偏心转杆(2-2)配合连接在弧形杆一(2-10)、弧形杆二(2-11)之间。

4.根据权利要求1所述的一种建筑材料回收设备，其特征在于：所述动力源组合体(3)包括动力底板(3-1)、输入电机(3-2)、输入直齿(3-3)、传动直齿(3-4)、传动直齿轴一(3-

5)、锥形辊子一(3-6)、中端传动转杆(3-7)、驱动滑架一(3-8)、传动套管一(3-9)、驱动滑架二(3-10)、传动套管二(3-11)、锥形辊子二(3-12)、传动带轮轴(3-13)、传动皮带A(3-14)、中端带轮(3-15)、缓冲滑杆一(3-16)、缓冲滑杆二(3-17)、缓冲弹簧一(3-18)、传动套管三(3-19)、缓冲滑杆三(3-20)、缓冲滑杆四(3-21)、缓冲弹簧二(3-22)、传动套管四(3-23)，输入电机(3-2)与动力底板(3-1)固定连接，输入直齿(3-3)与输入电机(3-2)固定连接，输入直齿(3-3)与传动直齿(3-4)啮合传动，传动直齿(3-4)与直齿轴一(3-5)固定连接，直齿轴一(3-5)与动力底板(3-1)转动连接，锥形辊子一(3-6)与动力底板(3-1)转动连接，直齿轴一(3-5)与锥形辊子一(3-6)铰接连接，中端传动转杆(3-7)与动力底板(3-1)转动连接，中端传动转杆(3-7)与传动套管三(3-19)、传动套管四(3-23)滑动配合连接，驱动滑架一(3-

8)、驱动滑架二(3-10)与动力底板(3-1)滑动连接，传动套管三(3-19)、传动套管四(3-23)分别与驱动滑架一(3-8)、驱动滑架二(3-10)转动连接，缓冲滑杆一(3-16)与传动套管一(3-9)铰接连接，缓冲滑杆一(3-16)与缓冲滑杆二(3-17)滑动连接，缓冲滑杆二(3-17)与传动套管三(3-19)铰接连接，缓冲弹簧一(3-18)设置在缓冲滑杆一(3-16)、缓冲滑杆二(3-

17)之间，传动套管一(3-9)与锥形辊子一(3-6)配合连接，缓冲滑杆三(3-20)与传动套管二(3-11)铰接连接，缓冲滑杆三(3-20)与缓冲滑杆四(3-21)滑动连接，缓冲弹簧二(3-22)设置在缓冲滑杆三(3-20)与缓冲滑杆四(3-21)之间，缓冲滑杆四(3-21)与传动套管四(3-23)铰接连接，传动套管二(3-11)与锥形辊子二(3-12)配合连接，锥形辊子二(3-12)与动力底板(3-1)转动连接，锥形辊子二(3-12)与传动带轮轴(3-13)铰接连接，传动带轮轴(3-13)与动力底板(3-1)转动连接，传动带轮轴(3-13)与传动皮带A(3-14)配合连接，传动皮带A(3-

14)与中端带轮(3-15)配合连接，中端带轮(3-15)与中端传动转杆(3-7)转动连接，固定带轮(6)与中端带轮(3-15)固定连接，筛分外框(2-1)与动力底板(3-1)固定连接。
