专利号: 2020104788118
申请人: 广东万合新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

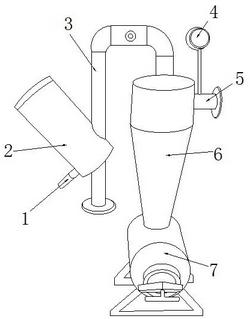

1.一种石油开采砂石过滤装置,其结构包括:排渣管(1)、筛盘滑滤砂器(2)、石油输送管(3)、压力表(4)、引流管(5)、反冲旋滤罐(6)、冲压卧罐(7),其特征在于:所述筛盘滑滤砂器(2)与石油输送管(3)嵌套成一体,所述排渣管(1)插嵌在筛盘滑滤砂器(2)的左下角,所述石油输送管(3)插嵌在反冲旋滤罐(6)的左上角,所述反冲旋滤罐(6)插嵌在冲压卧罐(7)的顶部上,所述压力表(4)安装于引流管(5)的顶部上,所述引流管(5)插嵌在反冲旋滤罐(6)的右上角;

所述筛盘滑滤砂器(2)设有斜架接管(2A)、弯道隔撑盘(2B)、滑夹滤刷盘(2C)、提取管道(2D)、筒槽壳体(2E)、弧顶刮刷罩(2F)、活塞缸筛架(2G)、绕流转桨盘(2H);

所述斜架接管(2A)插嵌在筒槽壳体(2E)的右下角,所述弧顶刮刷罩(2F)嵌套于提取管道(2D)的顶部上,所述提取管道(2D)插嵌在筒槽壳体(2E)的内部,所述斜架接管(2A)与弯道隔撑盘(2B)相配合,所述滑夹滤刷盘(2C)与提取管道(2D)机械连接,所述活塞缸筛架(2G)设有三个并且均安装于筒槽壳体(2E)的内部,所述绕流转桨盘(2H)插嵌在筒槽壳体(2E)内部的底端上,所述斜架接管(2A)与石油输送管(3)嵌套成一体。

2.根据权利要求1所述的一种石油开采砂石过滤装置,其特征在于:所述弯道隔撑盘(2B)由隔撑架盘(2B1)、扇垫块(2B2)组成,所述隔撑架盘(2B1)安装于扇垫块(2B2)的后侧,所述隔撑架盘(2B1)与扇垫块(2B2)嵌套成一体。

3.根据权利要求2所述的一种石油开采砂石过滤装置,其特征在于:所述隔撑架盘(2B1)由叠板折架(2B11)、分隔槽盘(2B12)、翼展板(2B13)、弧垫胶条(2B14)组成,所述叠板折架(2B11)与翼展板(2B13)扣合在一起,所述翼展板(2B13)插嵌在分隔槽盘(2B12)的内部,所述弧垫胶条(2B14)紧贴于分隔槽盘(2B12)的内部。

4.根据权利要求1所述的一种石油开采砂石过滤装置,其特征在于:所述滑夹滤刷盘(2C)由弧道滤刷盘(2C1)、滑夹柱块(2C2)组成,所述弧道滤刷盘(2C1)与滑夹柱块(2C2)扣合在一起,所述滑夹柱块(2C2)设有两个并且分别安装于弧道滤刷盘(2C1)的左右两侧。

5.根据权利要求4所述的一种石油开采砂石过滤装置,其特征在于:所述弧道滤刷盘(2C1)由弧轨道(2C11)、撑刷双球杆(2C12)、折架加强筋(2C13)、碟盘座(2C14)组成,所述弧轨道(2C11)与撑刷双球杆(2C12)机械连接,所述折架加强筋(2C13)插嵌在碟盘座(2C14)的内部,所述弧轨道(2C11)与碟盘座(2C14)为一体结构。

6.根据权利要求1所述的一种石油开采砂石过滤装置,其特征在于:所述活塞缸筛架(2G)由底筛网架盘(2G1)、横板(2G2)、活塞杆(2G3)、方缸体(2G4)组成,所述底筛网架盘(2G1)安装于横板(2G2)的内部,所述横板(2G2)紧贴于方缸体(2G4)的底面下,所述活塞杆(2G3)与方缸体(2G4)机械连接。

7.根据权利要求6所述的一种石油开采砂石过滤装置,其特征在于:所述底筛网架盘(2G1)由支柱板(2G11)、筛网球孔槽(2G12)、板垫顶槽(2G13)、盘座体(2G14)组成,所述支柱板(2G11)与筛网球孔槽(2G12)插嵌成一体,所述支柱板(2G11)与板垫顶槽(2G13)焊接成一体,所述板垫顶槽(2G13)嵌套于盘座体(2G14)的前侧。

8.根据权利要求1所述的一种石油开采砂石过滤装置,其特征在于:所述绕流转桨盘(2H)由翅片轴轮(2H1)、撑架柱块(2H2)、折槽转盘(2H3)组成,所述翅片轴轮(2H1)与撑架柱块(2H2)嵌套成一体,所述撑架柱块(2H2)与折槽转盘(2H3)相配合。

9.根据权利要求8所述的一种石油开采砂石过滤装置,其特征在于:所述翅片轴轮(2H1)由翅片板(2H11)、反扣卡块(2H12)、厚轴轮(2H13)、垫片框环(2H14)组成,所述翅片板(2H11)与反扣卡块(2H12)紧贴在一起,所述反扣卡块(2H12)通过垫片框环(2H14)与厚轴轮(2H13)机械连接。
