专利号: 2020104712195
申请人: 肖锋
专利类型:发明专利
专利状态:已下证
专利领域: 烟草;雪茄烟;纸烟;吸烟者用品
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

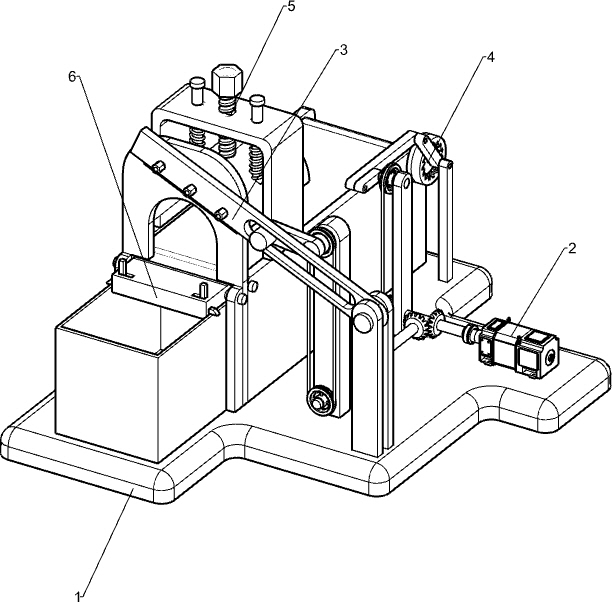

1.一种烟叶切丝机,其特征在于,包括有:

底座(1),其侧部设有电机(2),底座(1)前侧安装有切割机构(3),切割机构(3)与电机(2)连接;

自动递料机构(4),底座(1)左侧设有自动递料机构(4),自动递料机构(4)与切割机构(3)连接。

2.根据权利要求1所述的一种烟叶切丝机,其特征在于,切割机构(3)包括:

传动轴(31),电机(2)的输出轴上安装有传动轴(31),靠近电机(2)一侧的底座(1)前侧设有第一支撑杆(33),第一支撑杆(33)下部转动式连接有第一转轴(34);

锥齿轮组件(32),其设置在远离电机(2)一侧的传动轴(31)侧部与第一转轴(34)后侧之间,第一支撑杆(33)上部前侧转动式设置有第二转轴(35),靠近第一支撑杆(33)一侧的第二转轴(35)侧部与其相靠近的第一转轴(34)侧部之间连接有第一皮带组件(36);

转杆(37),其设在第二转轴(35)前端,靠近转杆(37)一侧的底座(1)侧部安装有至少两根第二支撑杆(38),第二支撑杆(38)上部之间转动式设有滑轨(39);

滑槽(310),滑轨(39)上开设有滑槽(310),转杆(37)前端滑动式位于滑槽(310)内,远离第二支撑杆(38)一侧的滑轨(39)下部通过螺栓(312)安装有切割烟叶的切割刀(311);

出料架(313),其连接在靠近切割刀(311)一侧的自动递料机构(4)的部件顶部,底座(1)前侧放置有收集烟丝的收集箱(314),收集箱(314)位于切割刀(311)正下方。

3.根据权利要求2所述的一种烟叶切丝机,其特征在于,自动递料机构(4)包括:

第三支撑杆(41),靠近电机(2)一侧的底座(1)后部设有第三支撑杆(41),传动轴(31)左侧转动式位于第三支撑杆(41)下部,第三支撑杆(41)上部转动式安装有传动杆(42);

第二皮带组件(43),其设置在传动杆(42)与靠近第三支撑杆(41)一侧的传动轴(31)侧部之间,传动杆(42)末端转动式设有横杆(44);

第四支撑杆(46),其安装在靠近横杆(44)一侧的底座(1)后侧,第四支撑杆(46)上部转动式连接有短轴(47),短轴(47)上设有摆动杆(45),摆动杆(45)上端与横杆(44)后端转动式连接;

圆盘(48),远离电机(2)一侧的短轴(47)侧部设置有圆盘(48),靠近第四支撑杆(46)一侧的圆盘(48)侧壁上部安装有顶块(49)和弹簧板(410),弹簧板(410)位于顶块(49)前侧,弹簧板(410)与顶块(49)接触;

切割台(414),靠近切割刀(311)一侧的底座(1)侧部设置有切割台(414),切割台(414)前侧与出料架(313)连接,切割台(414)前后两侧均转动式设有运料转轴(413),两侧的运料转轴(413)之间绕设有传送带(415),靠近圆盘(48)一侧的运料转轴(413)侧部设置有内棘轮(411),内棘轮(411)右部开设有圆槽(412),圆盘(48)转动式位于圆槽(412)内,顶块(49)与内棘轮(411)配合。

4.根据权利要求3所述的一种烟叶切丝机,其特征在于,还包括有夹紧机构(5),夹紧机构(5)包括:切割台(414)前侧设有固定架(51),固定架(51)位于出料架(313)后侧,固定架(51)上部滑动式设有至少两根固定杆(52),固定杆(52)底部安装有夹紧板(53),夹紧板(53)顶部与固定架(51)底部之间设置有第一弹簧(54),第一弹簧(54)绕设在固定杆(52)上,固定架(51)上部转动式安装有螺纹杆(55),螺纹杆(55)位于固定杆(52)之间,螺纹杆(55)底部与夹紧板(53)接触。

5.根据权利要求4所述的一种烟叶切丝机,其特征在于,还包括有支撑机构(6),支撑机构(6)包括:切割台(414)前壁转动式安装有支撑板(61),支撑板(61)位于收集箱(314)上方,支撑板(61)顶部左右两侧均开设有条形槽(63),支撑板(61)左右两侧壁前部均开设有方槽(64),方槽(64)与条形槽(63)联通,支撑板(61)左右两侧均滑动式设有T形块(62),T形块(62)滑动式位于条形槽(63)与方槽(64)内,两侧的T形块(62)下部内壁与支撑板(61)内壁之间设置有第二弹簧(65)。
