1.以工业偏钛酸制备高纯纳米钛酸锂的方法，其特征在于：包括以下步骤：A、混合工业偏钛酸、双氧水和氨水，0～5℃反应1～2h得到混合液，控制双氧水物质的量为钛5倍以上，氨水物质的量为钛2倍以上，双氧水质量浓度为10%～30%，氨水质量浓度为

10～20%，工业偏钛酸、氨水、双氧水的摩尔比n(Ti )﹕n(NH3·H2O)﹕n(H2O2) =1﹕2～4﹕5～

10；

B、升温混合液，向混合液中滴加锂源和加入分散剂，锂源为硝酸锂或氢氧化锂中至少一种，分散剂为壬基酚聚氧乙烯醚，锂源浓度为0.1～2mol/L，锂源的加入量为n(Li)﹕n(Ti)=0.85～0.95，分散剂加入量为混合液与锂源总体积的1～2%，升温至60～80℃并保温，以升温结束或滴加锂源结束后到期者为起点计算保温时间，保温时间为2～3小时，所述升温与滴加锂源同步开始；

C、保温结束后，分离、洗涤、干燥、煅烧固体，煅烧温度为650～750℃，煅烧时间为2～

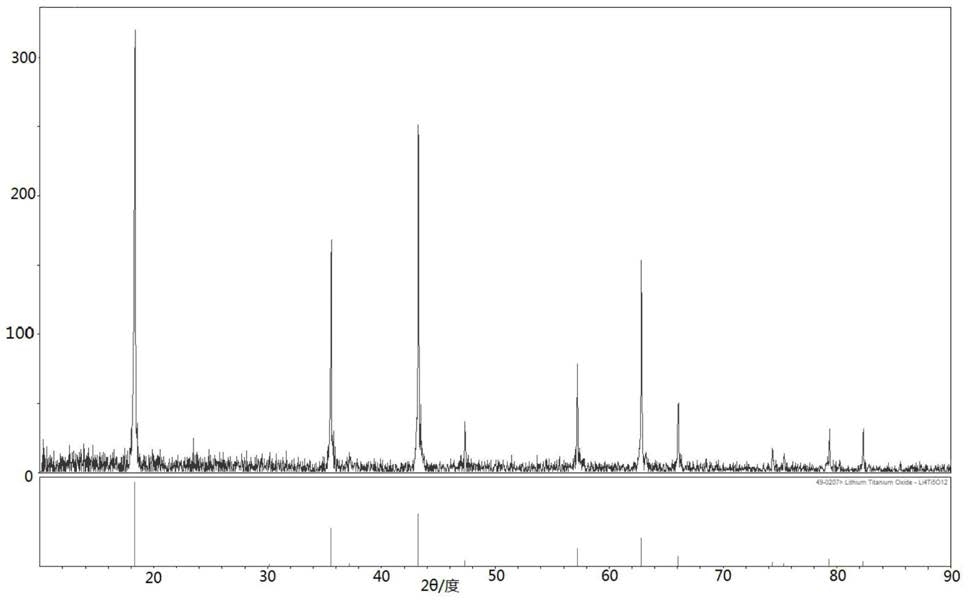

5h，得到高纯纳米钛酸锂。

2.根据权利要求1所述的以工业偏钛酸制备高纯纳米钛酸锂的方法，其特征在于：步骤B中，所述升温与滴加锂源同步结束。

3.根据权利要求1～2任一项所述的以工业偏钛酸制备高纯纳米钛酸锂的方法，其特征在于：步骤B中，所述升温速率为3℃/min以下。

4.根据权利要求1～2任一项所述的以工业偏钛酸制备高纯纳米钛酸锂的方法，其特征在于：步骤B中，所述升温速率为2～3℃/min。

5.根据权利要求1～2任一项所述的以工业偏钛酸制备高纯纳米钛酸锂的方法，其特征在于：步骤C中，所述干燥为喷雾干燥。
