1.一种对芳香族化合物具有优先吸附性能的膨胀石墨的制备方法，其特征在于，包括以下步骤：（1）将环丁砜(TMS)、N-甲基吡咯烷酮(NMP)、水配制成均一溶液；加入浓硫酸、高锰酸钾，混合均匀；加入天然鳞片石墨，超声混合后进行持续振荡；

（2）加还原剂还原，过滤，水洗至滤液近中性，烘干，得可膨胀石墨；

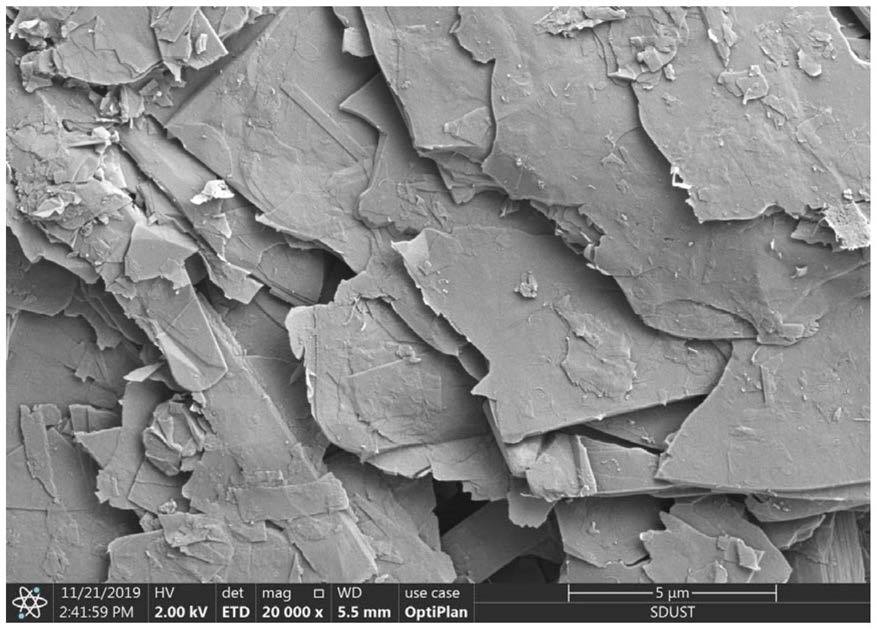

（3）可膨胀石墨进行微波膨胀，即得微膨胀石墨(SEG)。

2.根据权利要求1所述微膨胀石墨的制备方法，其特征在于，所述的步骤（1）中浓硫酸的加入量为每克天然鳞片石墨0.1-2毫升。

3.根据权利要求1所述微膨胀石墨的制备方法，其特征在于，所述的步骤（1）中TMS加入量为每克天然鳞片石墨0.0-10.0毫升；NMP加入量为每克天然鳞片石墨0.0-10.0毫升。

4.根据权利要求1所述微膨胀石墨的制备方法，其特征在于，所述的步骤（1）中高锰酸钾加入量为每克天然鳞片石墨0.0-1.0克；水加入量为每克天然鳞片石墨0.0-10.0毫升。

5.根据权利要求1或2所述微膨胀石墨的制备方法，其特征在于，所述的步骤（1）中浓硫酸加入量为每克天然鳞片石墨0.2-0.5毫升。

6.根据权利要求1或3所述微膨胀石墨的制备方法，其特征在于，所述的步骤（1）中TMS加入量为每克天然鳞片石墨0.0-4.0毫升；NMP加入量为每克天然鳞片石墨0.0-4.0毫升。

7.根据权利要求1所述微膨胀石墨的制备方法，其特征在于，所述的步骤（1）中温度不高于80℃。

8.根据权利要求1所述微膨胀石墨的制备方法，其特征在于，所述的步骤（2）的还原剂为：双氧水、盐酸、草酸、草酸盐中的一种。

9.权利要求1所述的方法制备的微膨胀石墨在芳香族化合物吸附上的应用。
