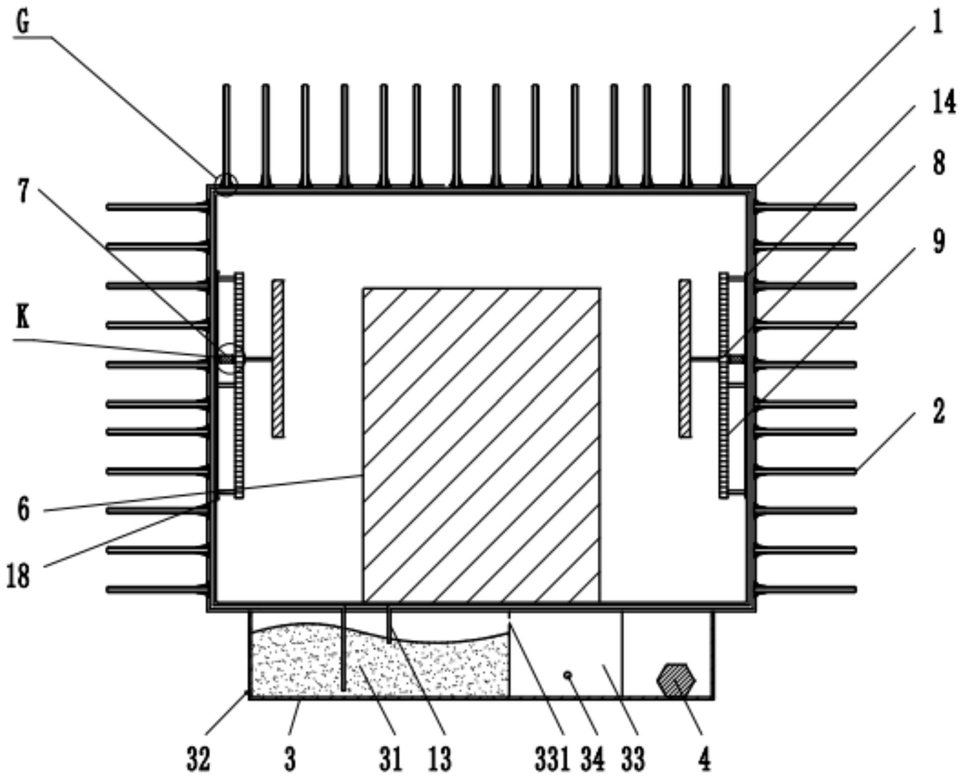

1.一种电力电子变压器的散热装置，其特征在于，包括：外壳(1)，所述外壳(1)为封闭式外壳，所述外壳(1)罩设于变压器(6)的外部，所述变压器(5)固定在所述外壳(1)的底面，所述外壳(1)内部平行分布有多个空腔(11)，所述空腔(11)内注有冷却液，所述外壳(1)的外壁沿空腔(11)方向均匀开设有多个凹槽(12)；

多条热管(2)，所述热管(2)的两端分别为蒸发段和冷凝段，所述热管(2)与所述凹槽(12)的数量相等，所述热管(2)的外尺寸等于所述凹槽(12)的内尺寸，所述热管(2)的蒸发段插接入所述凹槽(12)内，所述热管(2)的冷凝段向远离所述凹槽(12)的方向延伸；

底座(3)，所述底座(3)设于所述外壳(1)的下方，所述底座(3)内具有散热腔(31)，所述散热腔(31)内注有冷却液，所述每个空腔(11)的下端面设有一长一短两个连通管(13)，所述两个连通管(13)均伸入所述空腔(11)的冷却液内，所述底座(3)的外侧壁靠近底端处具有排液口(32)，所述排液口(32)贯通所述散热腔(31)，所述排液口(32)上覆盖有盖体；

压力泵(4)，所述压力(4)与设置于所述底座(3)内，所述压力(4)与所述空腔(11)通过管道连接，所述压力泵(4)与电源连通；

风机(5)，所述风机(5)有两组，分别设于所述外壳(1)左右的两个内侧面上，所述两组风机(5)以所述变压器(6)为中心线对称分布，所述风机(5)与电源连接；

所述外壳(1)左右的两个内侧面沿竖直方向分别设有滑轨(14)，所述滑轨(14)与滑块(15)配合，所述滑块(15)固连有电机(7)，所述电机(7)的输出轴与齿轮(8)的一侧端轴连接，所述齿轮(8)的另一侧端与所述风机(5)轴连接，所述齿轮(8)与齿条(9)啮合，所述外壳(1)左右的两个内侧面沿竖直方向设有多个支撑板(16)，所述多个支撑板(16)的第一端与所述外壳(1)固连，所述多个支撑板(16)的第二端与齿条(9)固连，所述齿条(9)垂直于所述支撑板(16)，所述滑轨(14)的上下端均设有一个压力传感器(19)，所述底座(3)内设有处理器，所述压力传感器(19)、电机(7)分别与所述处理器信号连接，所述压力传感器(19)、电机(7)和处理器分别与电源连接；

所述压力传感器(19)用于当所述滑块(15)触碰到滑轨(14)一端的压力传感器(19)时，所述压力传感器(19)发送信号给处理器，处理器接收到信号后控制电机(7)反转，则所述滑块(15)在电机(7)的作用下向滑轨(14)的另一端滑动，直至触碰到另一端的压力传感器(19)时，电机(7)继续反转，如此反复，使所述电机(7)沿所述滑轨(14)往复运动；

将外壳(1)直接与热管(2)的蒸发段连接，从而使外壳(1)的热量从热管(2)迅速散掉，实现了对外壳(1)的有效散热，避免了外壳(1)将热量再反过来传递给变压器(6)，同时由于外壳(1)是封闭式设计，灰尘等不会进入变压器(6)，同时，在外壳(1)内部均匀分布了多个空腔(11)，空腔(11)内注入冷却液，使冷却液在压力泵(4)的作用下在外壳(1)内部迅速循环，带走外壳(1)吸收的热量的同时，使外壳(1)的热量均匀分布，这样每个热管(2)均可吸收等量的热量；

所述底座(3)内还具有存储腔(33)，所述存储腔(33)的上部具有溢流口(331)，所述溢流口(331)贯通所述散热腔(31)和存储腔(33)；

所述存储腔(33)的前端设有水龙头(34)，所述水龙头(34)连通所述存储腔(33)；

若外壳(1)温度过高导致进入散热腔(31)内的冷却液沸腾的话，上溢的冷却液可以通过溢流口(331)进入存储腔(33)，暂存于存储腔(33)内进行分流；

所述热管(2)的蒸发段的外周壁与所述外壳(1)的外壁通过连接件可拆卸连接。

2.如权利要求1所述的电力电子变压器的散热装置，其特征在于，所述热管(1)为可变导热管。

3.如权利要求1所述的电力电子变压器的散热装置，其特征在于，所述连接件包括：第一耳板(101)，所述第一耳板(101)为三块，所述第一耳板(101)以热管(2)为中心环形均匀固连在所述热管(2)的蒸发段的外周壁上；

连接板(102)，所述连接板(102)为三块，所述连接板(102)沿所述热管(2)的长度方向斜向设置，所述连接板(102)与所述热管(2)及所述外壳(1)构成三角状空隙，所述连接板(102)的第一端与所述第一耳板(101)固连；

第二耳板(103)，所述第二耳板(103)为三块，所述第二耳板(103)与所述连接板(103)的第二端固连，所述第二耳板(103)抵接所述外壳(1)的外壁，所述第二耳板(103)具有通孔(104)，所述外壳(1)的外壁具有螺纹杆(17)，所述螺纹杆(17)与所述通孔(104)位置对应，所述螺纹杆(17)穿过所述通孔(104)延伸出所述第二耳板(103)，所述螺纹杆(17)与所述通孔(104)连接处通过螺母(18)固定。
