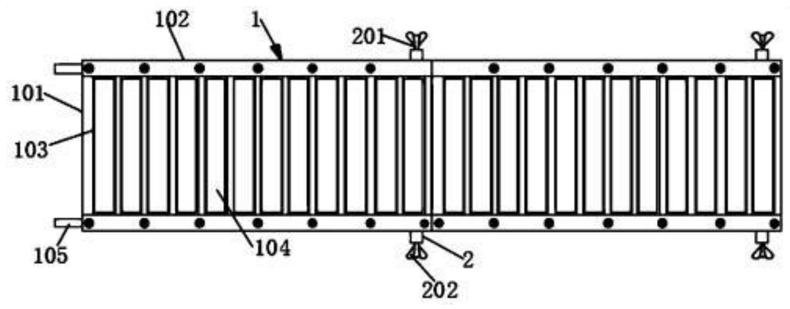

1.一种机械设备搬运控制方法，所述方法基于一滚动架来实现，其特征在于，所述滚动架包括辊架结构(1)，所述辊架结构(1)设置有两组，且两组辊架结构(1)之间拼接组装固定，所述辊架结构(1)包括底钢板(101)、侧钢板(106)、转动钢筒(104)以及上侧封板(102)，所述底钢板(101)的两侧均焊接有侧钢板(106)，两个侧钢板(106)之间排列有复数个转动钢筒(104)，所述底钢板(101)的上表面均开设有与转动钢筒(104)数量相等的半圆滚动槽(103)，所述转动钢筒(104)的下表面均滚动设置在对应的半圆滚动槽(103)中，所述转动钢筒(104)的中心处均穿插有中心轴(107)，所述中心轴(107)上位于转动钢筒(104)的内部两端均套设焊接有轴承(109)，所述轴承(109)的外壁均与转动钢筒(104)的内壁焊接固定，所述侧钢板(106)的上端均开设有与中心轴(107)数量对应的U型开槽(4)，所述U型开槽(4)的槽壁上均开设有定位盘卡槽(401)，所述中心轴(107)的两端均套设并焊接固定有定位盘(402)，所述定位盘(402)均卡设在对应的定位盘卡槽(401)中，所述定位盘(402)的外侧焊接固定有多个定位卡齿(403)，所述侧钢板(106)的上端均设置有上侧封板(102)，所述上侧封板(102)的下表面均开设有与定位盘(402)数量对应的弧形卡槽，所述弧形卡槽以及定位盘卡槽(401)的槽壁上均设置有卡齿槽(404)，所述定位卡齿(403)均卡嵌在对应的卡齿槽(404)中固定，所述上侧封板(102)与侧钢板(106)之间均通过多个连接螺栓(3)连接固定，所述辊架结构(1)的一侧两端均焊接有连接插杆(105)，所述辊架结构(1)的另一侧两端均开设有定位槽(105)，其中一个辊架结构(1)上的连接插杆(105)插接在另一个辊架结构(1)上的定位槽(5)中，并通过锁紧机构锁紧固定；

所述锁紧机构均包括定位套管(2)，所述定位套管(2)均焊接在与定位槽(5)对应位置的侧钢板(106)的侧边，所述定位套管(2)中均插设有定位轴杆(201)，所述定位轴杆(201)上位于定位套管(2)的内部一端均套设焊接有限位套环(203)，所述定位套管(2)的内部远离限位套环(203)的一端均焊接有限位圆板(204)，所述限位圆板(204)的中部均开设有用于定位轴杆(201)活动穿过的圆孔，所述限位套环(203)与限位圆板(204)之间均连接有复位弹簧(205)，且复位弹簧(205)均套设在定位轴杆(201)的外侧；

所述方法包括：

(1)通过设置拼接的两个辊架结构1，将机械设备搬动至其中一个辊架结构1上，通过设置的转动钢筒104，使得机械设备在辊架结构1上滚动，从而起到辅助搬运；

(2)当机械设备滚动至另一个辊架结构1上方时，可将之前的辊架结构1从一端拆卸，再拼接组装在另一端即可，依次循环；

其中，所述步骤(1)中，在对两个辊架结构1进行拼装时，只需要将其中一个辊架结构1上的连接插杆105对准插入另一个辊架结构1上的定位槽5中即可，插入时锁定结构即可实现快速锁定；

所述锁定方法包括：当连接插杆105的头部压迫定位轴杆201头部的斜面时，定位轴杆

201受到压力会向外移动，此时复位弹簧205收缩，当定位轴杆201的头部遇到定位孔206时，定位轴杆201不再受到压力而弹出，并卡在定位孔206中固定，从而直接实现对插入的连接插杆105进行锁定，需要将两个辊架结构1拆卸脱离时，只需要同时向外拉动两个蝶形头

202，使得定位轴杆201的头部脱离定位孔206，然后将连接插杆105从定位槽5从拨出即可。

2.根据权利要求1所述的一种机械设备搬运控制方法，其特征在于：所述定位轴杆(201)位于定位套管(2)外部的一端均焊接有蝶形头(202)，所述定位轴杆(201)远离蝶形头(202)的一端均贯穿侧钢板(106)并延伸到对应的定位槽(5)中，所述定位轴杆(201)位于定位槽(5)内的一端均设置有斜面，插接于定位槽(5)中连接插杆(105)的侧边均开设有定位孔(206)，所述定位轴杆(201)带有斜面的一端均插设在对应的定位孔(206)中。

3.根据权利要求1所述的一种机械设备搬运控制方法，其特征在于：所述转动钢筒(104)的外侧均套设有树脂层(108)，且树脂层(108)与转动钢筒(104)之间均通过胶粘固定，所述树脂层(108)的厚度均至少设置有5mm。

4.根据权利要求3所述的一种机械设备搬运控制方法，其特征在于：所述树脂层(108)的上表面均低于上侧封板(102)的上表面，所述上侧封板(102)与侧钢板(106)的长度、宽度均相等。
