1.一种银行存款用辅助进钞装置,包括壳体(1)和设置在壳体(1)外侧的连接耳(2),其特征在于:所述壳体(1)内部设有设有对存钞口退回带有褶皱的钞款进行展平的辅助展平装置(3)。
2.根据权利要求1所述的一种银行存款用辅助进钞装置,其特征在于:所述辅助展平装置(3)包括设置在壳体(1)一侧的开口(4),所述开口(4)处设有开启闭合件(5),所述壳体(1)内部底端与顶端设有对钞款进行夹取的移动夹取件(6),所述移动夹取件(6)外侧设有对钞款进行辅助展平的驱动展平装置(7),且驱动展平装置(7)位于壳体(1)内部。
3.根据权利要求2所述的一种银行存款用辅助进钞装置,其特征在于:所述驱动展平装置(7)包括设置在壳体(1)内部的两个固定板(8),两个所述固定板(8)之间转动连接有第一双向螺纹丝杠(9),所述第一双向螺纹丝杠(9)位于一个固定板(8)外侧的一端固定连接有驱动电机(19),所述驱动电机(19)通过支架与壳体(1)内壁固定连接,所述第一双向螺纹丝杠(9)外侧转动套接有两个支撑块(10),所述壳体(1)内壁上设有两个限位槽(11),两个所述支撑块(10)分别与两个限位槽(11)滑动连接,所述支撑块(10)上设有滑槽(12),且滑槽(12)内部转动连接有第二双向螺纹丝杠(13),所述第二双向螺纹丝杠(13)位于支撑块(10)外侧的一端固定连接有驱动件(14),所述第二双向螺纹丝杠(13)外侧转动套接有两个移动套(15),且移动套(15)与滑槽(12)滑动连接,所述移动套(15)远离滑槽(12)的一端固定连接有支撑板(16),且支撑板(16)底端固定连接有加热片(17)。
4.根据权利要求3所述的一种银行存款用辅助进钞装置,其特征在于:所述驱动件(14)包括固定套接在第二双向螺纹丝杠(13)外侧的驱动齿轮(18),所述驱动齿轮(18)外侧啮合连接有转动齿轮(20),且转动齿轮(20)的一端通过联轴器固定连接有旋转电机(21),所述旋转电机(21)通过支架固定连接在支撑块(10)外侧。
5.根据权利要求3所述的一种银行存款用辅助进钞装置,其特征在于:所述支撑板(16)与加热片(17)的外侧固定连接有展开导向板(22),且展开导向板(22)截面为三角形状。
6.根据权利要求2所述的一种银行存款用辅助进钞装置,其特征在于:所述移动夹取件(6)包括分别设置在壳体(1)内部顶端与底端的两个定位槽(23),所述定位槽(23)内部转动连接有驱动丝杠(24),两个所述驱动丝杠(24)位于壳体(1)外部一端固定连接有传动件(25),所述驱动丝杠(24)外侧转动套接有定位套(26),且定位套(26)的一端穿过定位槽(23)与壳体(1)内壁滑动连接,所述定位套(26)外侧固定连接有电动推杆(27),且电动推杆(27)输出端固定连接有夹紧板(28)。
7.根据权利要求6所述的一种银行存款用辅助进钞装置,其特征在于:所述传动件(25)包括分别固定套接在两个驱动丝杠(24)外侧的两个传动齿轮(29),两个所述传动齿轮(29)外侧传动连接有齿轮链(30),一个所述传动齿轮(29)外侧通过联轴器固定连接有伺服电机(31),所述伺服电机(31)通过支架固定连接在壳体(1)外侧。
8.根据权利要求3所述的一种银行存款用辅助进钞装置,其特征在于:所述壳体(1)内部的两侧且位于四个支撑板(16)外侧分别设有两个导向辊(32),四个所述导向辊(32)内部转动连接有导向杆(33),所述导向杆(33)的两端分别与壳体(1)内壁固定连接。

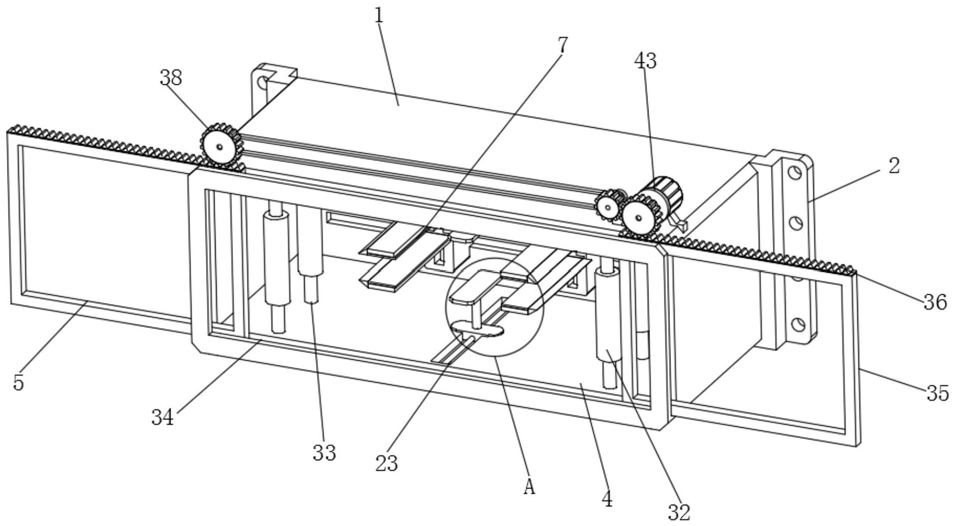

9.根据权利要求2所述的一种银行存款用辅助进钞装置,其特征在于:所述开启闭合件(5)包括设置在壳体(1)内部且靠近开口(4)处的连接槽(34),所述连接槽(34)内部滑动连接有两个闭合门(35),两个所述闭合门(35)顶端分别固定连接有齿轮条(36),两个所述齿轮条(36)上分别啮合连接有第一连接齿轮(37)和第二连接齿轮(38),所述第一连接齿轮(37)外侧啮合连接有第三连接齿轮(39),所述第三连接齿轮(39)与第二连接齿轮(38)的一侧固定连接有滑轮(40),两个所述滑轮(40)外侧传动连接有传动带(41),且滑轮(40)的一端通过连接轴转动连接有限位板(42),所述限位板(42)固定连接在壳体(1)上,所述第一连接齿轮(37)的一侧通过联轴器固连接有转动电机(43),且转动电机(43)通过支架固定连接在壳体(1)顶端。
