1.一种四氧化三钴的制备方法，其特征在于：将CoCl2﹒nH2O(4＞n＞1)在保护气氛下进行第一段热处理，随后再在氧化性气氛下进行第二段热处理，制得四氧化三钴产品；第一段热处理、第二段热处理的温度分别为450-800℃；

所述的氧化性气氛的氧含量为0.1v％～12.5v％。

2.如权利要求1所述的四氧化三钴的制备方法，其特征在于：所述的CoCl2﹒nH2O由CoCl2﹒6H2O在保护气载气气流下转型得到。

3.如权利要求2所述的四氧化三钴的制备方法，其特征在于：转型过程的温度为450-

800℃。

4.如权利要求2所述的四氧化三钴的制备方法，其特征在于：转型过程中，保护气载气的流速为3～9L/min。

5.如权利要求1所述的四氧化三钴的制备方法，其特征在于：所述的保护气氛为氮气或者惰性气体气氛。

6.如权利要求1所述的四氧化三钴的制备方法，其特征在于：第一段热处理的时间为

30-90min。

7.如权利要求1所述的四氧化三钴的制备方法，其特征在于：所述的氧化性气氛为氧气与保护气体的混合气。

8.如权利要求1所述的四氧化三钴的制备方法，其特征在于：第二段热处理的时间为2-

4h。

9.如权利要求1所述的四氧化三钴的制备方法，其特征在于：第二段热处理过程中，氧化性气氛的流速为0.05～1L/min；

收集第二热处理的反应尾气，得到盐酸副产品。

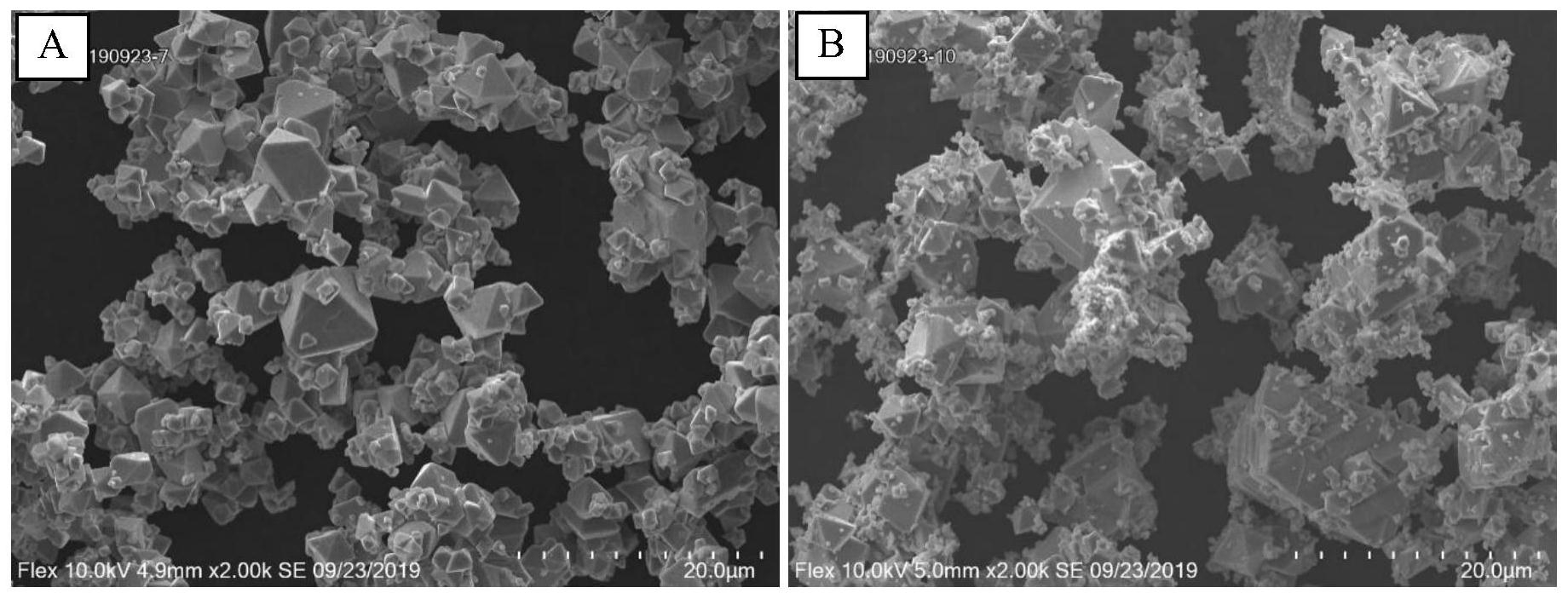

10.如权利要求1～9任一项所述四氧化三钴的制备方法，其特征在于：制得的四氧化三钴为多面体形貌，粒度在0.2～20μm，span值小于等于2.5，振实密度为1.7～3.2g/cm3。
