专利号: 2020104355056
申请人: 湖州力卓机械设备技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

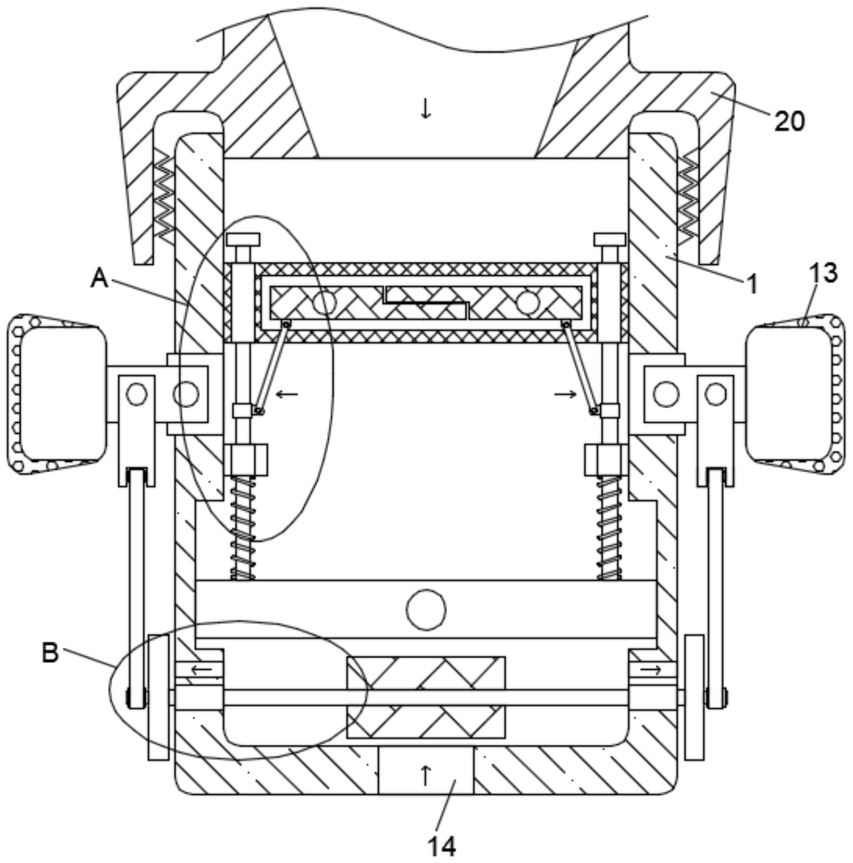

1.一种可增加喷灌面积的喷头机构,包括主体(1),其特征在于,所述主体(1)内自上而下依次设有密封层(2)、支架(3)与转轴(4),且密封层(2)中部开设有通口(5),所述通口(5)中对应销轴连接有两块开合板(6),所述密封层(2)两侧中开设有与支架(3)垂直对应的通孔(7),且通孔与支架(3)之间滑动套设有滑杆(8),所述滑杆(8)贯穿支架(3)的下端固定连接有滑动套设于主体(1)内的活塞(10),且位于支架(3)与活塞(10)之间的滑杆(8)上套设有弹簧(9),两块所述开合板(6)与两根滑杆(8)之间均销轴连接有牵引杆(11),所述主体(1)两侧壁中均开设有出水口(12),且出水口(12)上销轴连接有由软管进行连接的喷雾头(13),所述主体(1)下端分别开设有进气口(14)与出气口(15),且转轴(4)上固定安装有与进气口(14)相对应的桨叶(16),所述转轴(4)贯穿主体(1)外的两端上固定连接有转盘(17),且转盘(17)上固定连接有凸钮(18),所述凸钮(18)与喷雾头(13)之间销轴连接有拉杆(19),所述主体(1)上端螺纹连接有高压水管(20)。

2.根据权利要求1所述的一种可增加喷灌面积的喷头机构,其特征在于,所述密封层(2)与支架(3)均固定连接于主体(1)内壁上,且转轴(4)水平转动套设于主体(1)中。

3.根据权利要求2所述的一种可增加喷灌面积的喷头机构,其特征在于,所述活塞(10)可上下移动地位于支架(3)与转轴(4)之间,且弹簧(9)两端分别与支架(3)及活塞(10)相抵。

4.根据权利要求3所述的一种可增加喷灌面积的喷头机构,其特征在于,所述牵引杆(11)两端分别与两块开合板(6)相远离的一端及位于密封层(2)和支架(3)之间的滑杆(8)部分相连接。

5.根据权利要求3所述的一种可增加喷灌面积的喷头机构,其特征在于,所述出水口(12)开设于密封层(2)与活塞(10)之间的侧壁中,且两个喷雾头(13)分别与两个转盘(17)垂直对应。

6.根据权利要求2所述的一种可增加喷灌面积的喷头机构,其特征在于,所述进气口(14)与出气口(15)分别垂直与水平开设于主体(1)底端与两侧下端侧壁。

7.根据权利要求6所述的一种可增加喷灌面积的喷头机构,其特征在于,所述出气口(15)中安装有控制气体向外流出的单向阀。
