专利号: 2020104272867
申请人: 刘芹
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

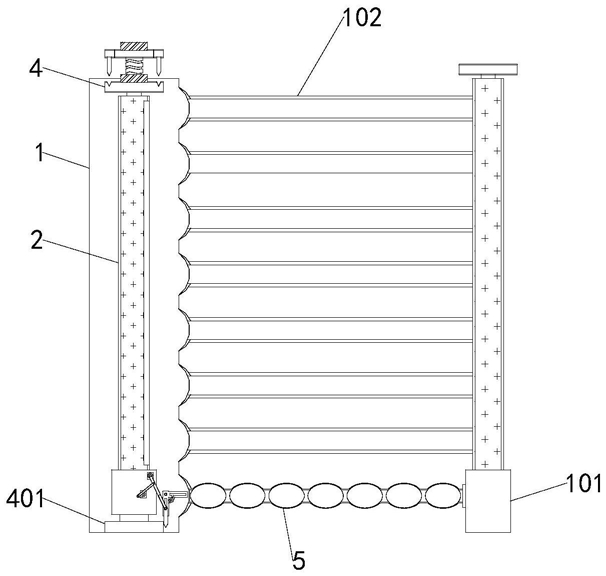

1.一种可延展隔绝的森林火灾隔离装置,包括:装置主体(1)、立杆底座(101)、立杆(2)、固定块(3)、定位盘(4)和爆破球(5),其特征在于:所述装置主体(1)的内部与右方设置有隔离部件,且隔离部件的底部设置有灭火部件,所述立杆(2)的底部固定连接有立杆底座(101),且立杆(2)分别设置在装置主体(1)的内部与右方。

2.根据权利要求1所述的一种可延展隔绝的森林火灾隔离装置,其特征在于:所述隔离部件包括:立杆(2)和定位盘(4),所述两个立杆(2)之间均匀卡接有若干个隔离带(102),且左端立杆(2)的右侧壁呈开口设置,所述左端立杆(2)的内部贯穿连接有转动套筒(406),且转动套筒(406)的底部卡接有转盘(401),并且转动套筒(406)与隔离带(102)的一端活动连接。

3.根据权利要求2所述的一种可延展隔绝的森林火灾隔离装置,其特征在于:所述转动套筒(406)的顶部固定连接有定位盘(4),且定位盘(4)的顶部设置有压紧板(407),所述定位盘(4)与压紧板(407)的上表面均固定连接有限位块(402),且压紧板(407),的下表面中部卡接有第二弹簧(403)。

4.根据权利要求3所述的一种可延展隔绝的森林火灾隔离装置,其特征在于:所述定位盘(4)与压紧板(407)之间两端卡接有定位杆(404),且定位杆(404)的底部活动连接在定位槽(405)中,所述定位槽(405)均匀嵌入设置有若干个在定位盘(4)的上表面外侧端,且定位杆(404)的底部与定位槽(405)均呈尖脚“V”型状。

5.根据权利要求2所述的一种可延展隔绝的森林火灾隔离装置,其特征在于:所述立杆(2)的前后两端均呈弯曲弧形状,且立杆(2)与立杆底座(101)之间的连接处卡接有压缩板(205),所述压缩板(205)的底部卡接有复位弹簧(206),且复位弹簧(206)的底部卡接有限位板(207),所述限位板(207)固定连接在立杆底座(101)的内部,且立杆(2)的顶部固定连接有顶板(204)。

6.根据权利要求5所述的一种可延展隔绝的森林火灾隔离装置,其特征在于:所述立杆(2)的一侧端活动连接有活动杆(201),且活动杆(201)呈倾斜设置,所述活动杆(201)与顶板(204)之间卡接有第一弹簧(203),且活动杆(201)的中部开槽设置有通槽(202)。

7.根据权利要求1所述的一种可延展隔绝的森林火灾隔离装置,其特征在于:所述灭火部件包括:固定块(3)和爆破球(5),所述固定块(3)固定连接在活动杆(201)的底部两端,且固定块(3)的底部卡接有连接炳(301),所述连接炳(301)的外侧一端均匀卡接有若干个钢丝拍头(302)与橡胶条(303),且钢丝拍头(302)与橡胶条(303)均呈弧形弯曲状设置,所述两端的钢丝拍头(302)与橡胶条(303)呈对称设置,且连接炳(301)的材质由厚钢板制成。

8.根据权利要求1所述的一种可延展隔绝的森林火灾隔离装置,其特征在于:所述隔离带(102)的底部均匀设置有若干个爆破球(5),且左端立杆底座(1)的右端设置有第二固定板(510),所述第二固定板(510)的中部开槽设置有第二滑槽(511),且第二固定板(510)的上端右侧固定连接有第一固定板(501),并且第一固定板(501)的中部开槽设置有第一滑槽(502)。

9.根据权利要求8所述的一种可延展隔绝的森林火灾隔离装置,其特征在于:所述第一固定板(501)与第二固定板(510)之间的连接处一体化设置有弧形槽(503),且刺针(506)设置在第一固定板(501)与第二固定板(510)的前端,所述刺针(506)一端与第一活动轴(504)活动连接,且第一活动轴(504)的底部开槽设置有卡槽(505),所述连接轴(512)贯穿连接于卡槽(505)与刺针(506),且连接轴(512)的一端与第一滑槽(502)、弧形槽(503)与第二滑槽(511)活动连接。

10.根据权利要求9所述的一种可延展隔绝的森林火灾隔离装置,其特征在于:所述第一活动轴(504)的一端活动连接有第二转轴(507),且第二转轴(507)的上侧端活动连接有第二活动轴(508),所述第二活动轴(508)的另一端卡接有第一转轴(509),且第一转轴(509)与第二转轴(507)均与左端立杆底座(1)转动连接。
