专利号: 2020104240673
申请人: 台州市路桥广发特鞋业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

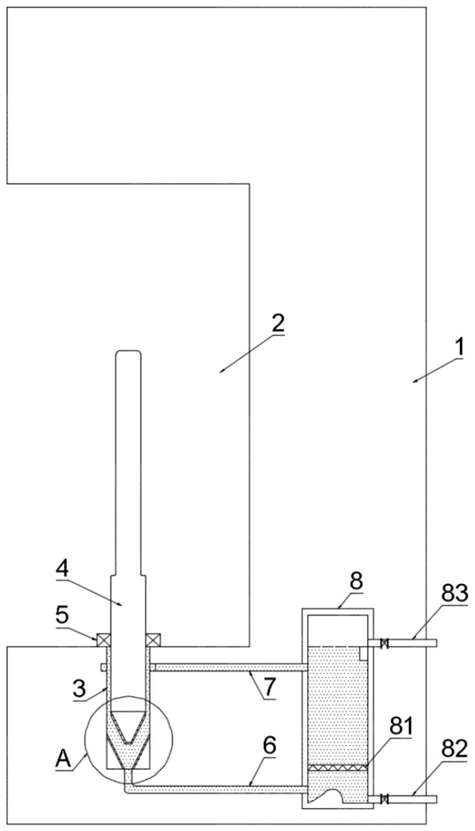

1.一种包覆丝机的绕线针润滑方法,其特征在于,上述包覆丝机的绕线针润滑方法涉及到一种润滑装置,所述润滑装置包括放卷架(1),所述放卷架(1)一侧开设有放卷室(2),所述放卷室(2)底侧中部开设有转动槽(3),所述转动槽(3)内转动连接有绕线针(4),所述绕线针(4)上套有纱线筒,所述转动槽(3)顶部固定连接有限位轴承(5),所述限位轴承(5)内转动配合绕线针(4),所述转动槽(3)底部内周侧固定连接有斜侧壁(31),所述斜侧壁(31)上表面固定连接有第一永磁片(32),所述绕线针(4)底部同轴固定连接有锥形底(41),所述锥形底(41)下表面固定连接有第二永磁片(42),所述第二永磁片(42)与第一永磁片(32)磁性相斥;

所述放卷架(1)内安装有油仓(8),所述转动槽(3)底部连通有连通管(6),所述连通管(6)远离转动槽(3)一端连通在油仓(8)底部,所述油仓(8)顶部和转动槽(3)顶部之间连通有循环管(7),所述油仓(8)中部固定连接有过滤网(81),所述油仓(8)远离转动槽(3)一侧底部连通有排渣管(82)且顶部连通有控油管(83),所述排渣管(82)和控油管(83)内均安装有电磁阀,所述油仓(8)内安装有油位计;

包覆丝机的绕线针润滑方法具体如下:

S1、启动油仓(8)内的油位计,油位计配合控油管(83)内的电磁阀实时控制油仓(8)内的油位,维持与之连通的转动槽(3)内的油位;

S2、将纱线筒套在绕线针(4)上,纱线筒开始放线工作,绕线针(4)随之转动,其底部的第二永磁片(42)扰动分散有磁性粒子的润滑油,使其循环流动;

S3、纱线筒不断放线其重量降低,两永磁片磁斥力大于重力间距增大,分散有磁性粒子的润滑油在二者分界面粘度减小,进而减小绕线针(4)与转动槽(3)的转动阻力;

S4、定期通过排渣管(82)清理失效润滑油,保持润滑油对绕线针(4)的润滑效果。

2.根据权利要求1所述的一种包覆丝机的绕线针润滑方法,其特征在于,所述斜侧壁(31)上表面与锥形底(41)下表面相互平行。

3.根据权利要求1所述的一种包覆丝机的绕线针润滑方法,其特征在于,所述转动槽(3)内填充有润滑油,所述润滑油内分散有磁性粒子。

4.根据权利要求1所述的一种包覆丝机的绕线针润滑方法,其特征在于,所述循环管(7)远离油仓(8)一端呈环形,所述环形与转动槽(3)同轴且内周侧均与转动槽(3)周侧连通。

5.根据权利要求1所述的一种包覆丝机的绕线针润滑方法,其特征在于,所述油位计设定油位阈值与转动槽(3)顶部平齐。
