1.一种光催化降解有机染料的无定形CoSx/MOF复合催化剂的制备方法，其特征在于该制备方法具体步骤如下：

（1）制备金属有机骨架材料MOF：将钛酸四异丙酯、2‑氨基对苯二甲酸、甲醇、N, N‑二甲基甲酰胺置于反应釜混合均匀，设置反应温度为150 ℃，反应时间为16 h；反应结束后用N, N‑二甲基甲酰胺和甲醇多次洗涤黄色样品，自然干燥得到金属有机骨架材料MOF；

（2）向50‑100 mL的反应釜中依次加入20 100 mg步骤（1）制备得到的所述MOF、5 100 ~ ~

mg的硫代乙酰胺，5 40 mg的六水合硝酸钴，最后向反应釜中加入10 80 mL的无水乙醇，将~ ~

混合物搅拌0.1 5 h后，将反应釜加热到温度90 120℃，加热1 12 h后反应得到粉末样品；

~ ~ ~

所述金属有机骨架材料MOF与所述无水乙醇的质量比为1：78 3150；

~

（3）将所述粉末样品用无水乙醇多次洗涤，然后将粉末样品自然干燥即可得到所述复合催化剂。

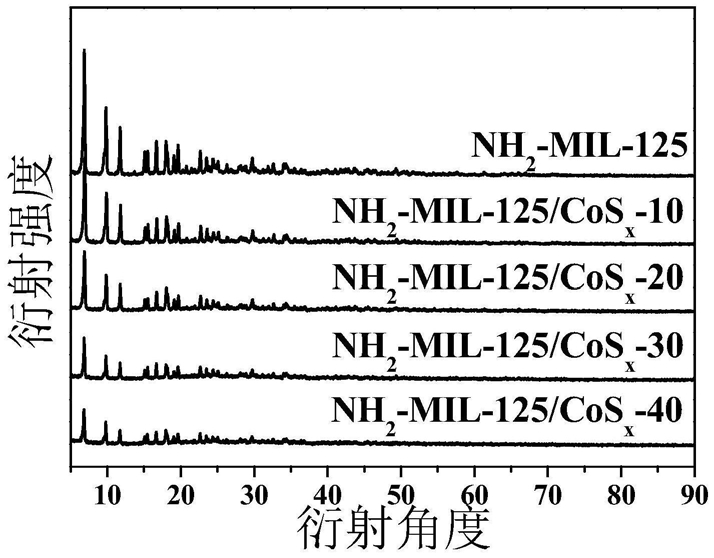

2.根据权利要求1所述无定形CoSx/MOF复合催化剂的制备方法，其特征在于该方法是以乙醇为溶剂和还原剂在金属有机骨架材料MOF表面制备生成无定形CoSx。

3.如权利要求1或2所述制备方法制备得到的光催化降解有机染料的无定形CoSx/MOF复合催化剂。
