专利号: 2020104102512
申请人: 陆文燕
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

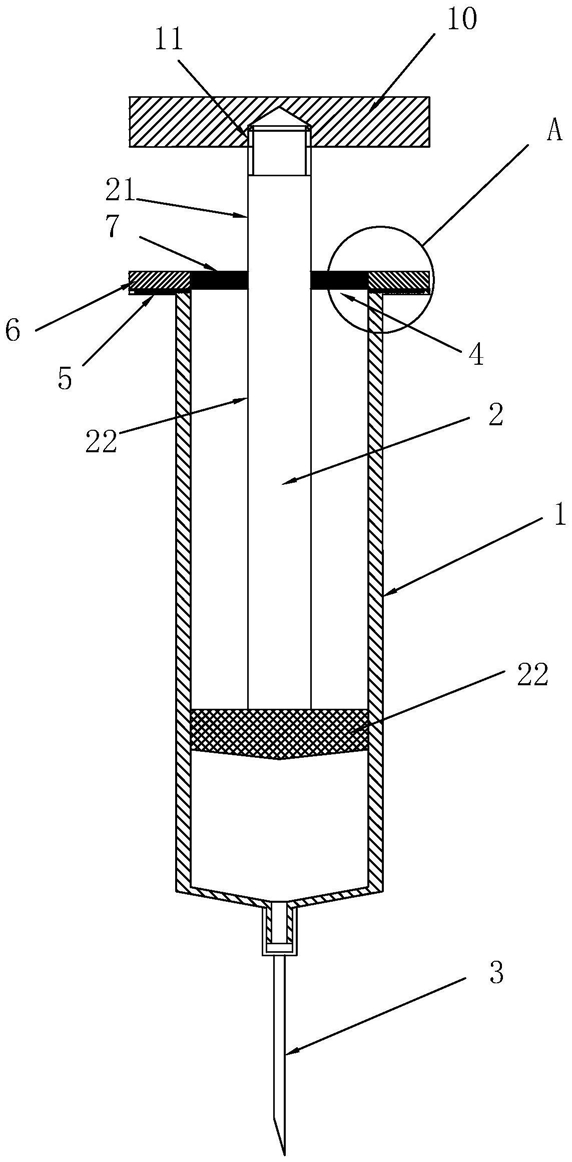

1.一种医院用药液注射器,包括筒体(1)、安装有软塞体(22)的推杆(2),所述筒体(1)的一端安装有针头(3),所述筒体(1)的另一端开设有筒口(4),所述软塞体(22)从筒口(4)安装入筒体(1)内,其特征是:所述筒体(1)靠近筒口(4)的侧边上设有翻边(5),所述翻边(5)上滑移连接有两个防尘滑块(6),每个所述防尘滑块(6)能沿着推杆(2)的径向方向进行滑移,两个所述防尘滑块(6)对称分布于推杆(2)两侧,每个所述防尘滑块(6)靠近推杆(2)的端部设有防尘橡胶块(7),两个所述防尘滑块(6)上的防尘橡胶块(7)能相互扣合于推杆(2)的周向侧壁上;

所述翻边(5)上设有限位齿槽(8),所述防尘滑块(6)上设有限位弹块(9),所述限位弹块(9)卡嵌于限位齿槽(8)内。

2.根据权利要求1所述的一种医院用药液注射器,其特征是:所述限位弹块(9)包括限位齿块(91)、弹性连接片(92),所述弹性连接片(92)连接于防尘滑块(6)以及限位齿块(91)之间,所述限位齿块(91)用于与限位齿槽(8)相互卡合。

3.根据权利要求1或2所述的一种医院用药液注射器,其特征是:还包括挤压片(10),所述挤压片(10)的中部设有螺纹孔(11),所述推杆(2)背离软塞体(22)的端部螺纹连接于所述螺纹孔(11)内。

4.根据权利要求3所述的一种医院用药液注射器,其特征是:所述筒体(1)的外侧设有除尘框(12),所述除尘框(12)内设有除尘槽(13),所述除尘槽(13)的槽口朝向背离针头(3)的一侧,所述除尘槽(13)内设有除尘软塞(14),所述除尘软塞(14)将除尘槽(13)分为开放区(131)、压气区(132),所述开放区(131)位于除尘槽(13)的槽口一侧,所述压气区(132)位于靠近针头(3)一侧,所述除尘软塞(14)上设有动杆(15),所述动杆(15)背离除尘软塞(14)的一端连接于挤压片(10)上,所述除尘软塞(14)可沿除尘槽(13)进行移动,所述除尘软塞(14)的移动方向与软塞体(22)的移动方向保持一致;

所述防尘橡胶块(7)将推杆(2)分为上杆段(21)以及下杆段(22),所述下杆段(22)位于筒体(1)内;

所述筒体(1)内设有除尘通道(16),所述除尘通道(16)一端开口与压气区(132)相通,所述除尘通道(16)另一端开口朝向上杆段(21)的侧壁;

所述除尘通道(16)内安装有单向出气阀(17),所述除尘框(12)的框壁上设有单向进气阀(18),所述单向进气阀(18)与压气区(132)相对应。

5.根据权利要求4所述的一种医院用药液注射器,其特征是:所述防尘橡胶块(7)靠近于挤压片(10)的侧壁上设有斜面(19),所述除尘通道(16)的通道口朝向平行于斜面(19)斜向,所述除尘通道(16)内吹出的气体能沿着所述斜面(19)吹向上杆段(21)。

6.根据权利要求5所述的一种医院用药液注射器,其特征是:所述除尘通道(16)为弯曲形通道。

7.根据权利要求4所述的一种医院用药液注射器,其特征是:所述挤压片(10)上设有嵌槽(20),所述动杆(15)背离除尘软塞(14)的端部设有卡块(21),所述卡块(21)用于卡嵌于嵌槽(20)内。
