专利号: 2020104070278
申请人: 韶关学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

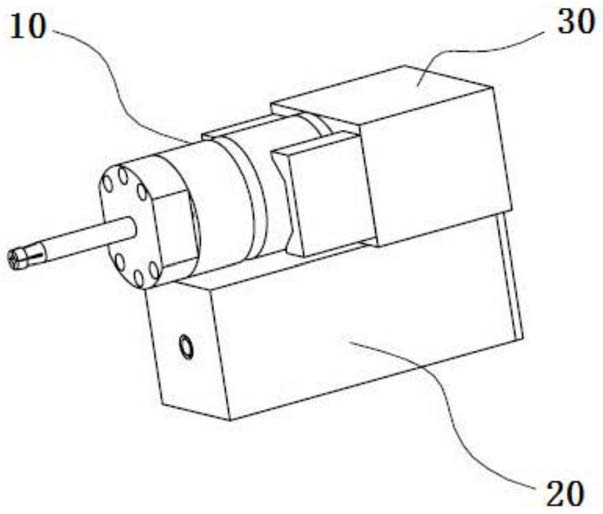

1.一种磁力驱动临时紧固件,其特征在于:包括预连接紧固机构和磁力驱动机构,所述预连接紧固机构包括紧固件本体、螺栓和夹紧卡爪;所述螺栓可转动地设置在所述紧固件本体的内腔中;所述夹紧卡爪套设在所述螺栓外部,并与所述螺栓螺纹连接;所述夹紧卡爪的一端与所述紧固件本体的内腔形状匹配,使其设置在所述紧固件本体的内腔中可沿轴向运动而无法沿径向运动;所述磁力驱动机构包括感应磁体、驱动磁体和电机,所述感应磁体固定套设在所述螺栓上,所述驱动磁体与所述电机的机轴固定连接,所述驱动磁体与所述感应磁体之间可产生磁力作用;所述电机驱动所述驱动磁体转动时,所述驱动磁体带动所述感应磁体转动,进而使所述螺栓与所述夹紧卡爪发生相对运动;通过调节所述驱动磁体与所述感应磁体所在轴线之间的距离或相对位置,可以改变所述驱动磁体与所述感应磁体之间磁力的大小。

2.根据权利要求1所述的磁力驱动临时紧固件,其特征在于:所述夹紧卡爪包括卡合部和辨爪部,所述卡合部与所述辨爪部连接且连通,所述卡合部设有内螺纹,所述螺栓穿过所述卡合部和辨爪部并与所述卡合部螺纹连接;所述辨爪部为可收缩、可扩张的中空弹性结构。

3.根据权利要求2所述的磁力驱动临时紧固件,其特征在于:所述卡合部为多方形卡合部,所述紧固件本体的内腔为与所述多方形卡合部形状相似的多方形结构。

4.根据权利要求1所述的磁力驱动临时紧固件,其特征在于:还包括夹持机构,所述夹持机构将所述预连接紧固机构固定在所述磁力驱动机构上。

5.根据权利要求4所述的磁力驱动临时紧固件,其特征在于:所述夹持机构包括壳体、夹爪和控制电机,所述壳体固定设置在所述磁力驱动机构上,所述夹爪设置在所述壳体外部用于夹持所述紧固件本体;所述控制电机与所述夹爪连接并控制所述夹爪的张角。

6.根据权利要求5所述的磁力驱动临时紧固件,其特征在于:所述磁力驱动机构还包括外壳,所述外壳与所述壳体固定,所述外壳为非磁性外壳,所述驱动磁体和电机设置在所述外壳内部。

7.根据权利要求1所述的磁力驱动临时紧固件,其特征在于:所述预连接紧固机构还包括前端盖和后端盖,所述前端盖和所述后端盖分别设置在所述紧固件本体的两端,使得所述紧固件本体的内腔形成一封闭空间;所述螺栓的头部可转动地设置在所述后端盖上。

8.根据权利要求7所述的磁力驱动临时紧固件,其特征在于:所述预连接紧固机构还包括限位件,所述限位件设置在所述后端盖上,且包围所述螺栓的头部。

9.根据权利要求8所述的磁力驱动临时紧固件,其特征在于:所述磁力驱动机构还包括联轴器,所述驱动磁体通过所述联轴器与所述电机的机轴连接。

10.根据权利要求1所述的磁力驱动临时紧固件,其特征在于:所述螺栓为内六角螺栓。
