专利号: 2020103916369
申请人: 黄志芳
专利类型:发明专利
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2024-04-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

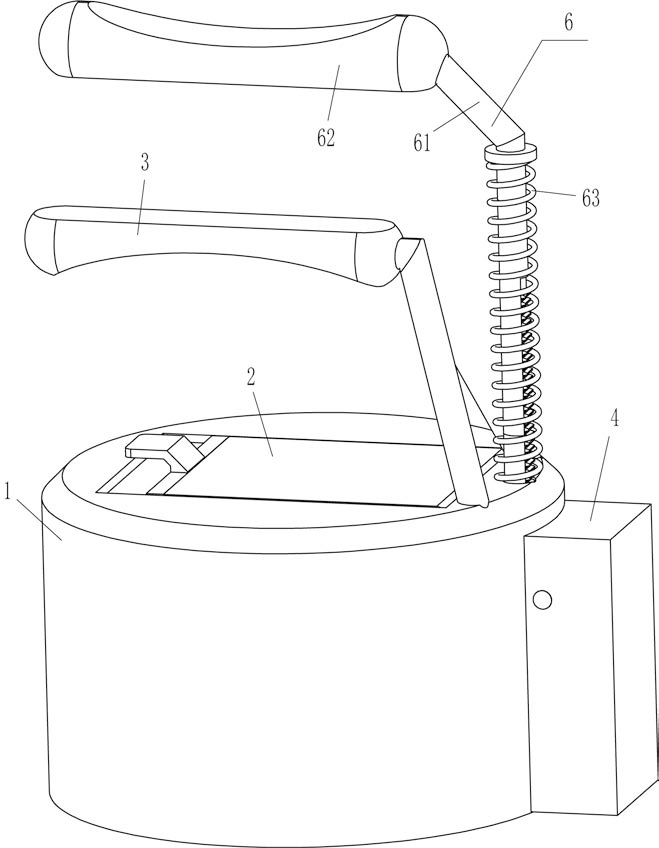

1.一种二胡制作用便于上蜡的皮革磨平器,其特征是,包括有:筒体(1),所述筒体(1)外一侧边缘位置固接有固定把手(3);

回型板(5),所述回型板(5)固接于靠近所述固定把手(3)的所述筒体(1)内一侧中部;

盖板(2),所述盖板(2)铰接于靠近所述固定把手(3)的所述筒体(1)敞口位置,其与所述筒体(1)配合;

壳体(4),所述壳体(4)固接于所述筒体(1)外周向一部并连通;

磨平机构(6),安装于所述筒体(1)一部,其与所述固定把手(3)配合,用于将二胡皮革磨平;

磨平机构(6)包括有:

活动杆(61),所述活动杆(61)滑动式的穿接于靠近所述固定把手(3)的所述筒体(1)一部;

活动把手(62),所述活动把手(62)固接于远离所述筒体(1)的所述活动杆(61)端部,其与所述固定把手(3)配合;

第一弹簧(63),所述第一弹簧(63)套装于所述活动杆(61)上,其一端与远离所述筒体(1)的所述活动杆(61)一部固定连接,另一端与靠近所述固定把手(3)的所述筒体(1)外一侧固定连接;

多孔加热框(64),所述多孔加热框(64)固接于远离所述活动把手(62)的所述活动杆(61)端部,其位于所述筒体(1)内;

还包括有刮料机构(7),刮料机构(7)包括有:活动块(71),所述活动块(71)滑动式的放置于远离所述盖板(2)的所述回型板(5)内两侧之间;

刀片(72),所述刀片(72)活动穿接于所述活动块(71)中部;

第二弹簧(73),所述第二弹簧(73)连接于朝向所述盖板(2)的所述刀片(72)内两侧与朝向所述多孔加热框(64)的所述活动块(71)一侧之间,每侧所述第二弹簧(73)的数量至少为三根;

转轴(74),所述转轴(74)转动式的连接于靠近所述回型板(5)的所述壳体(4)两侧之间;

绕线轮(75),所述绕线轮(75)对称式的固定套装于所述转轴(74)两部周向,其上绕有拉线(76),所述拉线(76)尾端与朝向所述壳体(4)的所述刀片(72)一侧固定连接;

齿轮(78),所述齿轮(78)固定套装于所述转轴(74)中部;

齿条(77),所述齿条(77)嵌入式的固接于远离所述盖板(2)的所述活动杆(61)一侧,其与所述齿轮(78)啮合;

第三弹簧(79),所述第三弹簧(79)对称式的固接于朝向所述壳体(4)的所述活动块(71)一侧,其尾端与靠近所述活动杆(61)的所述回型板(5)内一侧固定连接。

2.根据权利要求1所述的一种二胡制作用便于上蜡的皮革磨平器,其特征是,还包括有:

压板(8),所述压板(8)铰接于朝向所述多孔加热框(64)一侧;

第四弹簧(9),所述第四弹簧(9)连接于朝向所述固定把手(3)且远离所述活动杆(61)的所述压板(8)一侧与远离所述活动把手(62)的所述盖板(2)一侧之间。

3.根据权利要求2所述的一种二胡制作用便于上蜡的皮革磨平器,其特征是,还包括有:

竖杆(10),所述竖杆(10)的数量为四根,其每两根为一组,每组所述竖杆(10)固接于靠近所述盖板(2)的所述筒体(1)内一侧,所述竖杆(10)位于所述盖板(2)两侧;

活动板(11),所述活动板(11)固接于远离所述盖板(2)的四根所述竖杆(10)端部之间;

疏通杆(12),所述疏通杆(12)间隔固接于远离所述盖板(2)的所述活动板(11)一侧,其与所述多孔加热框(64)的孔相对应。
