专利号: 2020103915205
申请人: 安徽尚绿精谷网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-02-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

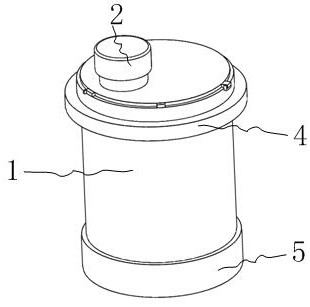

1.一种药片包装瓶机构,其特征在于:它包括药瓶、上瓶盖、驱动机构、转动环、密封盖、第一隔离板、固定轴、第一涡卷弹簧、可变形通道、第三隔离板、伸缩杆、驱动环套、第二隔离板,其中药瓶的上端安装有具有外螺纹的药片出口,药瓶的下端开有环形开口,且环形开口内环和外环的外圆面上均具有螺纹,内环上具有安装槽,内环和外环通过三个周向均匀分布的连接板固定连接;上瓶盖的内圆面上开有内螺纹,上瓶盖通过内外螺纹的螺纹配合安装在药片出口上,密封盖为环形盖,密封盖上位于内侧相对的两圆面上均开有螺纹,上瓶盖通过内螺纹和药片出口的外螺纹的螺纹配合安装在药片出口上;

上述药瓶上所开的第一轴孔内固定安装有固定轴,第一隔离板上具有第一出药孔,第一隔离板的上侧面的中间位置上具有安装轴孔,第一隔离板通过安装轴孔安装在固定轴的下侧,且第一隔离板上所开的第一出药孔与药瓶上的药片出口配合;药瓶上端的外圆面上通过转动配合安装有转动环,且转动环转动带动固定轴转动;转动环的下侧固定安装有安装环,安装环与药瓶外圆面之间安装有第一涡卷弹簧;驱动环套的外圆面上周向均匀地安装有两个导向块,驱动环套通过两个导向块与药瓶内圆面上所开的两个周向均匀分布的导向滑动槽的配合安装在药瓶内侧;第二隔离板上具有第二出药孔,第二隔离板的中间位置上开有安装孔,第二隔离板的外圆面嵌套安装在驱动环套内,且第二隔离板上的第二出药孔与第一隔离板上的第一出药孔和药瓶上的药片出口配合;具有传递扭矩的伸缩杆的上端安装在第一隔离板上,伸缩杆的下端嵌套安装在第二隔离板上所开的安装孔内,且伸缩杆的下端与安装孔之间安装有第二涡卷弹簧;控制第二隔离板上下移动的驱动机构安装在药瓶上;驱动环套下端的内圆面上安装有开有第三出药孔的第三隔离板,第三隔离板位于第二隔离板下侧,且第三隔离板上所开的第三出药孔与第二隔离板上的第二出药孔、第一隔离板上的第一出药孔对应配合;第三隔离板上的第三出药孔位于药瓶上药片出口的正下侧;可变形通道安装在第一隔离板和第二隔离板之间,且可变形通道的上端与药瓶的内壁固定,可变形通道的下端与驱动环套固定;可变形通道位于药片出口的正下侧;

在正常状态下,从上述药瓶上侧垂直向下看,第一隔离板上所开的第一出药孔、第二隔离板上所开的第二出药孔和药瓶上的药片出口三者的圆心的连线组成一个圆,且该圆的圆心与药瓶的圆心从药瓶上侧垂直向下看两者同心;第一隔离板上所开的第一出药孔、第二隔离板上所开的第二出药孔和药瓶上的药片出口三者从药瓶上侧垂直向下看相互错开,且相邻两者之间的间距相同;

上述上瓶盖与药瓶上的药片出口之间安装有第一密封盘;第一密封盘固定在上瓶盖上;密封盖与药瓶下端面之间安装有第二密封盘;第二密封盘固定在密封盖上;

上述转动环的外圆面上安装有第四标记块;药瓶上端的外圆面上安装有第一标记块、第二标记块和第三标记块;第一标记块、第二标记块、第三标记块与第四标记块在不同状态下对应配合;第一标记块上具有限位第四标记块的限位块,第三标记块限位第四标记块;转动环在转动过程中,第四标记块与第二标记块不会发生干涉;

上述转动环上下两端的外圆面上对称地安装有两个T形滑块;转动环通过两个T形滑块与药瓶上端的外圆面上所开的两个上下分布的环形T槽的转动配合安装在药瓶上;

可变形通道的上端通过第一支撑与药瓶内侧壁固定,下端通过第二支撑与驱动环套上端的内圆面固定。

2.根据权利要求1所述的一种药片包装瓶机构,其特征在于:上述伸缩杆包括伸缩外套、滑动槽、滑块、伸缩内杆、斜面,其中伸缩外套上周向均匀地开有两个内外相通上下分布的滑动槽,伸缩外套的下端嵌套安装在第二隔离板上所开的安装孔内,伸缩内杆的下端周向均匀地安装有两个具有斜面的滑块,伸缩内杆的上端与第一隔离板上侧面通过焊接的方式固定,且伸缩内杆具有滑块的一端通过滑块与滑动槽的配合嵌套安装在伸缩外套内侧。

3.根据权利要求1所述的一种药片包装瓶机构,其特征在于:上述药瓶的外圆面上开有弧形槽,转动环的内圆面上安装有连接方板,连接方板穿过弧形槽与固定轴连接,第一连接块与弧形槽滑动配合。

4.根据权利要求1所述的一种药片包装瓶机构,其特征在于:上述第一隔离板的外圆面上安装有环形支撑,第一隔离板通过环形支撑与药瓶内圆面上所开的支撑环形槽的配合与药瓶转动配合。

5.根据权利要求1所述的一种药片包装瓶机构,其特征在于:上述驱动机构包括螺纹杆、螺纹套、环形驱动壳、驱动板、标记五、安装板、转动板、限位板,其中环形驱动壳安装在伸缩杆的下端,螺纹杆的上端安装有驱动板,螺纹杆的上端通过驱动板与环形驱动壳的转动配合安装在环形驱动壳内,螺纹杆的下端穿过药瓶下端面位于药瓶外侧;螺纹套固定安装在药瓶下端环形开口的内环上所开的安装槽的上端面上,且螺纹套与位于药瓶外侧一端的螺纹杆通过螺纹配合;安装板安装在螺纹杆位于药瓶外侧的一端,转动板安装在安装板上;密封盖的底面上周向均匀地安装有三个标记五,且三个标记五与转动板配合;限位板安装在螺纹套的下端,且限位板与转动板配合。

6.根据权利要求1所述的一种药片包装瓶机构,其特征在于:上述转动环的内圆面上与药瓶外圆面之间安装有两个上下分布的密封圈,且两个密封圈位于弧形槽的上下两侧。
