专利号: 202010389933X
申请人: 台州学院
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

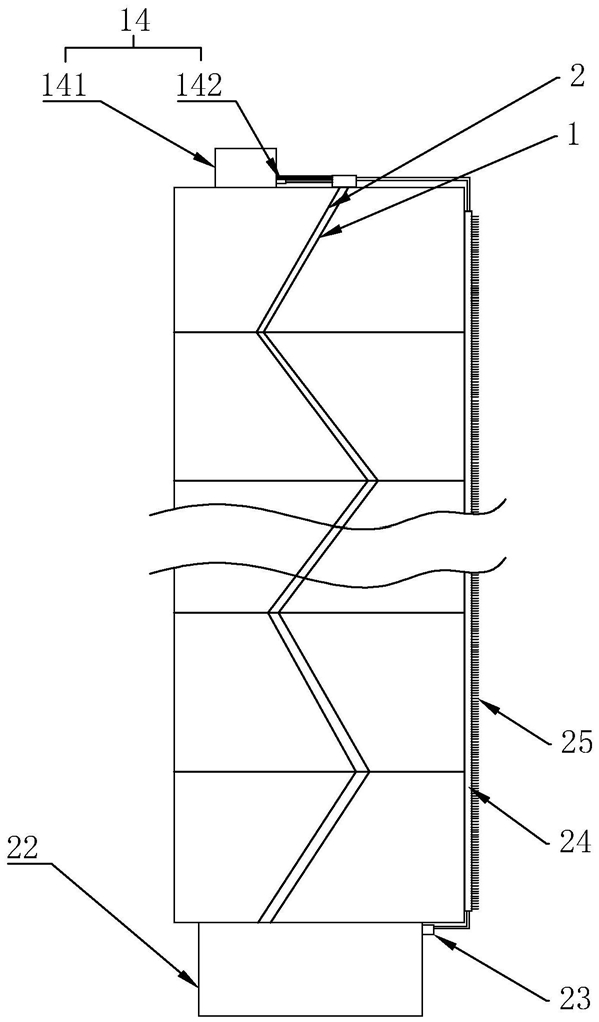

1.一种高层逃生滑梯,包括底板(1)和围板(2),所述底板(1)的一侧边固定在大楼楼梯上,并沿着大楼楼梯延伸,所述围板(2)竖直的固定在底板(1)的另一侧边上,并沿着底板(1)延伸,其特征在于:所述底板(1)包括滑布(11)、动力装置(14)、若干个伸缩杆(12)和动力杆(13),所述滑布(11)的左右两侧基分别固定在楼梯围栏和围板(2)上,沿着围板(2)长度方向延伸而延伸,若干个所述动力杆(13)和伸缩杆(12)的两端分别与楼梯围栏和围板(2)连接,并设置在滑布(11)的下方,所述动力杆(13)与动力装置(14)连接,受动力装置(14)驱动而伸缩,以将围板(2)拉向或是推出楼梯围栏。

2.根据权利要求1所述的高层逃生滑梯,其特征在于:所述动力杆(13)呈波纹管状,其一端与围板(2)固定连接并封闭,另一端连接有连通管道(3),该连通管道(3)固定在楼梯围栏上,并沿着楼梯围栏延伸,所述动力装置(14)包括设置在楼顶上的水箱(141)和设置在水箱(141)内的出水泵(142),所述连通管道(3)的上端延伸至楼梯,并与出水泵(142)连接,以接收出水泵(142)输出的水流后注入到动力杆(13)内。

3.根据权利要求2所述的高层逃生滑梯,其特征在于:所述围板(2)的上侧边向内侧弯曲,该围板(2)的内部嵌设有吸热管道(21),所述吸热管道(21)的顶端延伸至楼顶,并与水箱(141)连接并相互连通同时通过阀门控制,所述吸热管道(21)的底端连接有蓄水池(22),该蓄水池(22)埋设在外部地面以下,所述蓄水池(22)内设有循环水泵(23),该循环水泵(23)连接有散热管道(24)后与水箱(141)连接,所述散热管道(24)贴合固定在楼房的外侧壁上,其上排布若干片散热片(25)。

4.根据权利要求3所述的高层逃生滑梯,其特征在于:所述围板(2)的上侧边分布有若干个喷头(26),若干个所述喷头(26)通过管道与吸热管道(21)连通,所述喷头(26)内设有压力阀。

5.根据权利要求1至4任意一项所述的高层逃生滑梯,其特征在于:所述动力装置(14)与楼内火灾报警器无线通信连接,以在火灾报警器出现报警的时候驱动动力杆(13)伸长。

6.根据权利要求1至4任意一项所述的高层逃生滑梯,其特征在于:所述伸缩杆(12)包括底管(121)、顶管(122)和若干个相互嵌套的单元管(123),所述底管(121)与顶管(122)之间通过若干个单元管(123)连接且可相互嵌套,所述底管(121)背向单元管(123)的一端与楼梯围栏固定,所述顶管(122)背向单元管(123)的一端与围板(2)固定,其中,底管(121)、顶管(122)和若干个相互嵌套的单元管(123)的断面均呈长方形。
