专利号: 2020103834316
申请人: 萧县华恒静电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

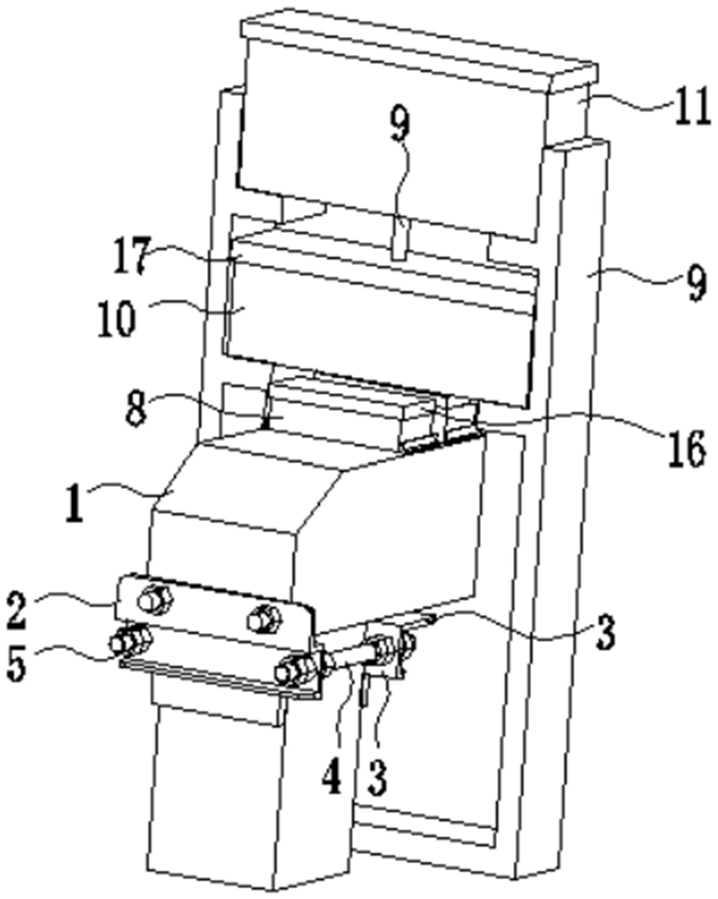

1.一种楼房烟囱净化装置,包括管道(1),其特征在于,所述管道(1)的左侧通过螺栓固定连接有第一安装板(2),所述管道(1)的底端通过螺栓固定连接有第二安装板(3),且第二安装板(3)和第一安装板(2)上共同安装有螺杆(4),所述螺杆(4)上安装有锁紧螺母(5),所述管道(1)内部安装有网孔板(6),且网孔板(6)右侧的管道(1)内部设置有储水装置(7),所述管道(1)顶端安装与储水装置(7)配合使用的第一水盒(8);所述管道(1)右侧安装有支架(9),且支架(9)上固定连接有第二水盒(10),所述第二水盒(10)上方的支架(9)上固定连接有第三水盒(11),且第三水盒(11)和第二水盒(10)之间通过第一导管(12)相连通,所述第二水盒(10)顶端安装有第二盖板(17),所述储水装置(7)包括有分水盒(701)、U形板(702)、连接板(703)、第四导管(704)、第五导管(705)和水龙头(706),所述分水盒(701)两端安装有U形板(702),且U形板(702)内侧壁上线性等距焊接有连接板(703),所述U形板(702)外侧壁上线性等距焊接有与分水盒(701)等同数量的第四导管(704),并且所述第四导管(704)外侧共同连接有第五导管(705),所述第五导管(705)底端安装有水龙头(706);所述第四导管(704)和第五导管(705)均位于管道(1)的外部,且第四导管(704)靠近分水盒(701)的一端穿过U形板(702)延伸至分水盒(701)内部,所述第五导管(705)与第一水盒(8)相连通,所述储水装置(7)和第一水盒(8)均设置有两组,两组所述第一水盒(8)之间通过第二导管(13)相连通,并且两组所述第一水盒(8)的顶端均安装有第一盖板(16),所述第二水盒(10)与位于其正下方的第一水盒(8)通过第三导管(14)相连通,所述第三导管(14)的一端连接有浮球阀(15),且浮球阀(15)位于第二水盒(10)正下方的第一水盒(8)内;所述U形板(702)底端两侧均焊接有方形凸块,所述连接板(703)上设置与该方形凸块配合使用的凹槽;储水装置(7)上至少设置有九组分水盒(701),且九组分水盒(701)的容量总和略大于第二水盒(10)的容量;所述第三水盒(11)包括有第四水盒(1101)、第三盖板(1102)和滤板(1103),所述第四水盒(1101)顶端安装有第三盖板(1102),所述第四水盒(1101)内部安装有滤板(1103),所述第四水盒(1101)外壁四周均安装有隔热膜和保温棉。

2.根据权利要求1所述的一种楼房烟囱净化装置,其特征在于,使用方法具体包括以下步骤:

步骤一:提前在第一安装板(2)和第二安装板(3)的下方的烟囱侧壁上砌上石砖,用于垫起第一安装板(2)和第二安装板(3),之后将分水盒(701)全部安装在连接板(703)上,将分水盒(701)、U形板(702)、连接板(703)安装在管道(1)的内部,其次将第一安装板(2)和第二安装板(3)通过螺栓和锁紧螺母(5)安装在管道(1)上,再将管道(1)套在烟囱上,使用螺杆(4)和锁紧螺母(5)将管道(1)固定安装在烟囱上,之后将支架(9)固定在房屋上,装置便能够开始使用;

步骤二:第四水盒(1101)用于平常收集雨水,通过第三水盒(11)内部滤板(1103)将雨水过滤去除酸性后储存起来,之后通过第一导管(12)流入到第二水盒(10)内部,打开第二盖板(17)后手动加入清水,第二水盒(10)内的水经过第三导管(14)和浮球阀(15)流入到第一水盒(8)内,浮球阀(15)始终保证第一水盒(8)内的水呈饱满状态并且不会溢出,之后通过第五导管(705)和第四导管(704)流入到分水盒(701)的内部,使用到一定时间后将水龙头(706)打开将分水盒(701)内部的水放出后换入新水;

步骤三:烟囱内的烟雾在管道(1)内流动,通过网孔板(6)将烟雾打散,分水盒(701)内部储存有水,多组分水盒(701)增加了管道(1)内部的湿度,能够将烟雾吸收净化。
