专利号: 2020103807747
申请人: 莆田市睿光信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-05-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

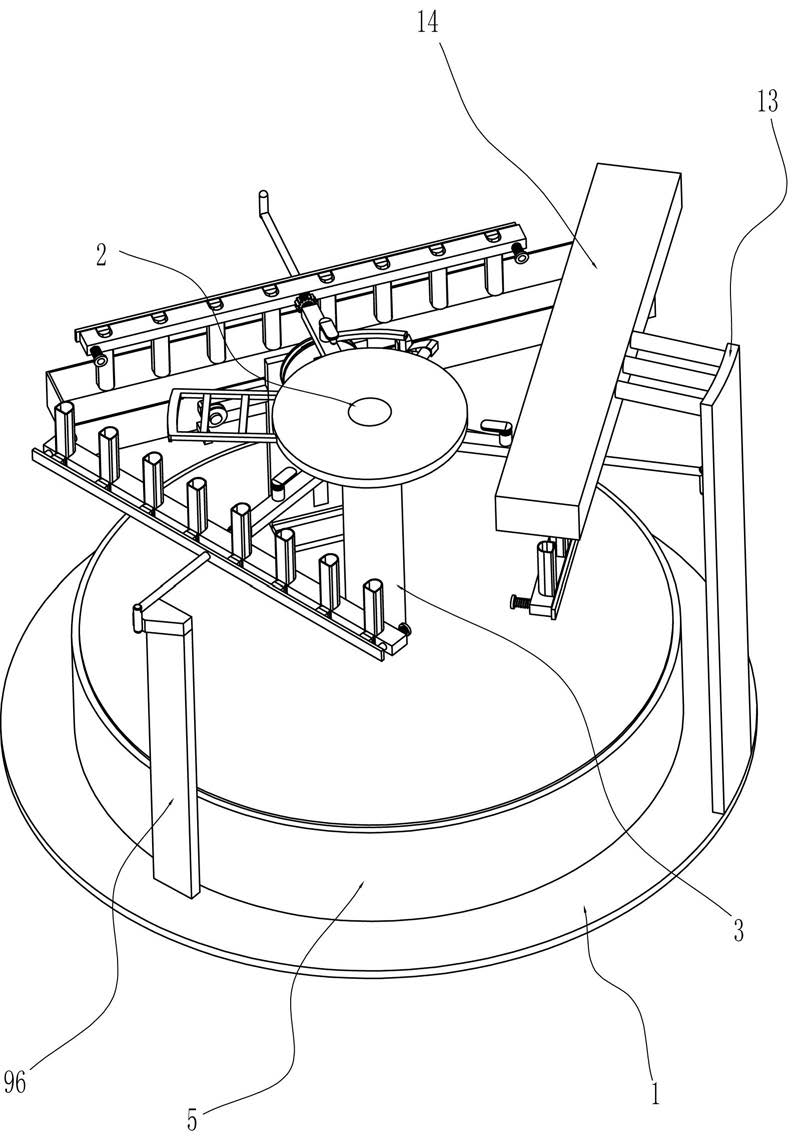

1.一种鲜花加工用玫瑰花批量染色设备,其特征在于,包括:底座,该底座顶部连接有固定轴和壳体,固定轴位于底座中部并贯穿壳体;转筒,其转动式安装在固定轴外侧;

间歇驱动组件,其安装于底座顶部,并位于壳体内部,所述间歇驱动组件用于驱动转筒转动;

连接管,其数量为三个,沿周向均匀间隔的连接在转筒上部,连接管内滑动式连接有旋转柱;

旋转组件,其安装在连接管与固定轴之间,所述旋转组件用于带动夹持组件旋转;

夹持组件,其安装在旋转柱与底座之间,所述夹持组件用于夹持鲜花;

滑动板,其固接在壳体顶部,所述滑动板上滑动式连接有储料槽,储料槽内部装有颜料;

间歇驱动组件包括有减速电机、驱动盘、转轴、主动齿轮、三槽转盘和传动齿轮,所述底座顶部安装有减速电机,所述减速电机位于壳体内的底座上,减速电机的输出轴上连接有驱动盘,所述底座顶部还转动式连接有转轴,转轴位于固定轴与减速电机之间,所述转轴上连接有三槽转盘和主动齿轮,所述主动齿轮位于三槽转盘下方,三槽转盘与驱动盘配合,所述转筒上连接有传动齿轮,传动齿轮与主动齿轮啮合;减速电机带动驱动盘转动,驱动盘转动带动三槽转盘转动,驱动盘转动一圈能够带动 三槽转盘转动一百二十度,三槽转盘在转动时通过转轴带动主动齿轮转动;

旋转组件包括有第一齿轮、涡卷弹簧、滑套、L型卡杆、圆柱弹簧、第一齿条和楔形块,旋转柱伸出连接管的部分连接有第一齿轮,所述第一齿轮与连接管之间连接有涡卷弹簧,涡卷弹簧套在旋转柱上,连接管顶部连接有滑套,滑套内滑动式连接有L型卡杆,所述L型卡杆与滑套之间连接有圆柱弹簧,旋转柱上开有卡槽,卡槽与L型卡杆配合,固定轴顶部连接有第一齿条和楔形块,第一齿条会与第一齿轮啮合,楔形块与L型卡杆配合;

夹持组件包括有固定板、滑动架、压缩弹簧、可用于放置鲜花的定位管、L型杆和楔形板,旋转柱末端连接有固定板,所述固定板上滑动式连接有滑动架,滑动架与固定板之间连接有压缩弹簧,所述固定板顶部均匀间隔连接有至少两个定位管,滑动架上连接有L型杆,所述底座顶部连接有楔形板,楔形板与L型杆配合,楔形板位于壳体外侧;

还包括有升降组件,所述升降组件包括有第二齿条、绕线盘、第二齿轮、滑轮和拉线,连接管底部连接有第二齿条,所述滑动板靠近固定轴的一侧转动式连接有绕线盘和滑轮,绕线盘上绕有拉线,所述拉线一末端绕过滑轮与储料槽连接,所述绕线盘靠近固定轴的一侧连接有会与第二齿条啮合的第二齿轮。

2.如权利要求1所述的一种鲜花加工用玫瑰花批量染色设备,其特征在于,还包括有支架和烤箱,所述底座顶部连接有支架,所述支架位于底座边缘,支架顶部连接有烤箱,烤箱可用于将鲜花上沾上的颜料烤干。
