专利号: 2020103789081
申请人: 永康克卡自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

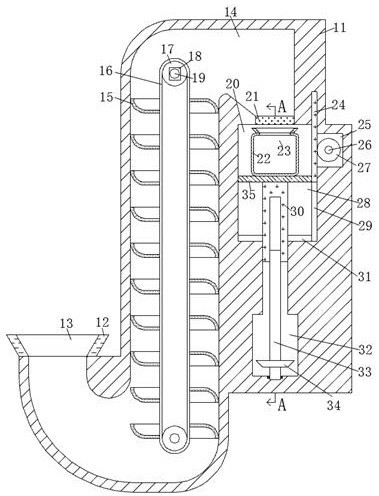

1.一种自动卸料的斗式提升机,包括提升机,其特征在于:所述提升机左侧固设有投料框,所述投料框内设有开口向上的投料腔,所述投料腔下侧设有运输腔一,所述提升机包括上下位置对称的设有转动安装在所述运输腔一内的转动轴一、固定安装在所述转动轴一上的滚轮一,所述运输腔一下侧设有导滑槽一,所述导滑槽一内滑动安装有具有磁性的滑动块一,所述导滑槽一下侧设有空腔一,所述空腔一内放置有能够储存物料的储料桶,所述储料桶内设有储料腔,所述空腔一前侧设有开口向上能够将所述储料桶送入机体内的输入腔,所述输入腔前侧设有能够将所述储料桶送入所述空腔一内的顶推装置,所述顶推装置包括滑动安装在所述输入腔内的推块一、固设于所述推块一前侧的固定杆一,所述空腔一下侧设有运输腔二,所述运输腔二内滑动安装有能够感应上侧重量的重力感应板,所述运输腔二右侧设有导滑槽二,所述导滑槽二内滑动安装有与所述重力感应板右侧固定连接的齿条,所述运输腔二下侧设有空腔二,所述空腔二下侧设有空腔三,所述运输腔二后侧设有开口向后的输出腔,所述空腔三内设有能够将储存有指定重量的物料的所述储料桶送入输出腔内的运输装置,所述运输装置包括转动安装在所述空腔三内的螺纹杆一、与所述螺纹杆一上侧螺纹连接并与所述重力感应板固定连接的滑动块二、转动安装在所述空腔三内的转动轴二、与所述转动轴二键连接的齿套、固定安装在所述齿套上并与锥齿轮一啮合的锥齿轮二、固定安装在所述齿套上的锥齿轮三、转动安装在所述空腔三内的转动轴三、固定安装在所述转动轴三上的锥齿轮四、转动安装在所述空腔三内的螺纹杆二、固定安装在所述螺纹杆二上的滚轮二、固定安装在所述转动轴三上的滚轮三、所述滚轮二与所述滚轮三之间转动安装的传送带一、与所述螺纹杆二螺纹连接并滑动安装在所述空腔三内能够将储存有指定重量的物料的所述储料桶向右运输的推块二;上侧的所述转动轴一后侧位于所述提升机内动力连接有电机一,上下两侧的所述转动轴一转动安装在传送带二内,所述传送带二上均匀分布的固设有能够掏取并运输所述运输腔一底部物料的运输箱;所述导滑槽一后侧固设有电磁铁,所述电磁铁与所述滑动块一之间设有伸缩杆,所述滑动块一与所述重力感应板电性连接;所述推块一包括位于所述固定杆一内的空腔四、转动安装在所述空腔四内的摆杆轴一、固定安装在所述摆杆轴一上的摆杆、与所述摆杆铰接的摆杆轴二、位于所述输入腔前侧的空腔五、转动安装在所述空腔五内的转动轴四、固定安装在所述转动轴四上的转动圆盘、固定安装在所述转动轴四上的锥齿轮五、转动安装在所述空腔五内的转动轴五、固定安装在所述转动轴五上并与所述锥齿轮五啮合的锥齿轮六、位于所述空腔一右侧的空腔六、固定安装在所述转动轴五上并与所述齿条啮合的齿轮,所述转动轴五转动安装在所述空腔六内,所述摆杆轴二与所述转动圆盘固定连接;所述运输装置包括位于所述重力感应板下侧的空腔七、滑动安装在所述空腔七内的导滑块二、滑动安装在所述导滑块二内的顶块一、设于所述顶块一与所述导滑块二内壁之间的复位弹簧一、设于所述导滑块二与所述提升机内壁之间的复位弹簧二、与所述顶块一后侧固定连接的推块三、位于所述空腔七下侧的导滑槽三、滑动安装在所述导滑槽三内的导滑块一、位于所述导滑块一内的导滑槽四、滑动安装在所述导滑槽四内的滑动块三、设于所述滑动块三与所述导滑块一内壁之间的弹性强度小于所述复位弹簧一的复位弹簧三、位于所述空腔七前侧的空腔八、滑动安装在所述空腔八内的导滑块三、滑动安装在所述导滑块三内并与所述顶块一固定连接的固定杆二、设于所述固定杆二与所述导滑块三内壁之间的复位弹簧四、滑动安装在所述空腔八内的顶块二、设于所述顶块二与所述提升机内壁之间的复位弹簧五、转动安装在所述空腔八内的转动轴六、固定安装在所述转动轴六上并与所述顶块二啮合的扇形齿轮。
