专利号: 2020103777667
申请人: 吴伟
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

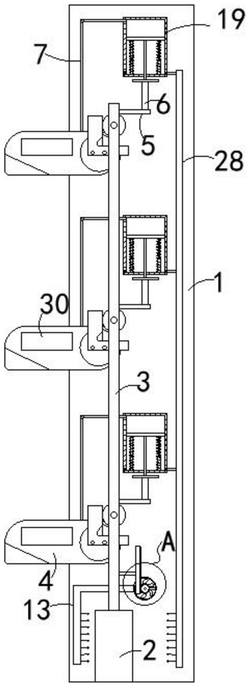

1.一种用于机械手的联动式机械手指拨片机构,包括机械臂(1),所述机械臂(1)内设有伸缩驱动装置(2),所述伸缩驱动装置(2)的驱动端固定连接有联动轴(3),所述机械臂(1)内安装有多个机械手指拨片(4),其特征在于,靠近所述伸缩驱动装置(2)的联动轴(3)上设有驱动机构,所述机械臂(1)内设有用于伸缩驱动装置(2)的第一降温机构,所述第一降温机构与驱动机构相啮合,所述联动轴(3)的侧壁上固定连接有多根第一连接杆(5),所述第一连接杆(5)的侧壁上固定连接有第二连接杆(6),所述机械臂(1)内固定设置有与多个机械手指拨片(4)一一对应的气控机构,所述机械臂(1)内安装有用于伸缩驱动装置(2)的第二降温机构,多个所述气控机构均与第二降温机构连通设置,所述机械手指拨片(4)内设有腔室(8),所述腔室(8)通过第一导气管(7)与气控机构连通设置,所述腔室(8)的两端内壁上均固定连接有支撑板(9),所述腔室(8)的顶面和底部均贯穿设有扩口机构,所述扩口机构滑动密封设置于腔室(8)内,所述扩口机构与支撑板(9)固定连接。

2.根据权利要求1所述的一种用于机械手的联动式机械手指拨片机构,其特征在于,所述驱动机构包括固定连接于联动轴(3)侧壁上的第三连接杆(10),所述第三连接杆(10)远离联动轴(3)的一端固定连接有齿条(11),所述齿条(11)与第一降温机构啮合。

3.根据权利要求2所述的一种用于机械手的联动式机械手指拨片机构,其特征在于,所述第一降温机构包括固定设置于机械臂(1)内的吸气管(12),所述吸气管(12)连通设置有第一降温管(13),所述第一降温管(13)上设有多个用于伸缩驱动装置(2)的第一降温孔(14),所述吸气管(12)内固定连接有横杆(15),所述横杆(15)上转动贯穿设有旋转轴(16),位于所述横杆(15)上方的旋转轴(16)上同轴固定连接有风叶(17),所述旋转轴(16)位于吸气管(12)外的部分上同轴固定连接有齿轮(18),所述齿轮(18)与齿条(11)啮合。

4.根据权利要求3所述的一种用于机械手的联动式机械手指拨片机构,其特征在于,所述气控机构包括固定设置于机械臂(1)内的箱体(19),所述箱体(19)内滑动密封设有密封板(20),靠近所述伸缩驱动装置(2)的一端侧壁上固定连接有滑杆(21),所述滑杆(21)的自由端滑动贯穿箱体(19)的侧壁设置并固定连接有顶板(27),所述密封板(20)靠近伸缩驱动装置(2)的一端侧壁上固定连接有多个第一弹性组件,所述第一弹性组件的自由端与箱体(19)的侧壁固定连接,所述第一导气管(7)与箱体(19)连通设置,所述箱体(19)远离第一导气管(7)的一端侧壁上设有进气孔,所述进气孔内安装有第一单向压力阀(22),所述箱体(19)与第二降温机构连通设置。

5.根据权利要求4所述的一种用于机械手的联动式机械手指拨片机构,其特征在于,所述第一弹性组件包括固定设置于密封板(20)侧壁上的第一伸缩杆(23),所述第一伸缩杆(23)的自由端与箱体(19)的内壁固定连接,所述第一伸缩杆(23)上套设有第一弹簧(24),所述第一弹簧(24)的自由端与箱体(19)的内壁固定连接。

6.根据权利要求5所述的一种用于机械手的联动式机械手指拨片机构,其特征在于,所述第二降温机构包括固定设置于机械臂(1)内的第二降温管(28),所述第二降温管(28)的侧壁上设有多个内外连通的用于伸缩驱动装置(2)的第二降温孔(29),所述第二降温管(28)上连通设置有多根第二导气管(25),多根所述第二导气管(25)分别与多个箱体(19)连通设置,所述第二导气管(25)内安装有第二单向压力阀(26)。

7.根据权利要求6所述的一种用于机械手的联动式机械手指拨片机构,其特征在于,所述扩口机构包括滑动密封设置于腔室(8)内的凸板(30),所述凸板(30)与支撑板(9)之间固定连接有多个第二弹性组件。

8.根据权利要求7所述的一种用于机械手的联动式机械手指拨片机构,其特征在于,所述第二弹性组件包括固定连接于凸板(30)与支撑板(9)之间的第二伸缩杆(31),所述第二伸缩杆(31)上套设有第二弹簧(32),所述第二弹簧(32)的两端分别与凸板(30)和支撑板(9)固定连接。
