专利号: 202010375749X
申请人: 莆田市城厢区诺林贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

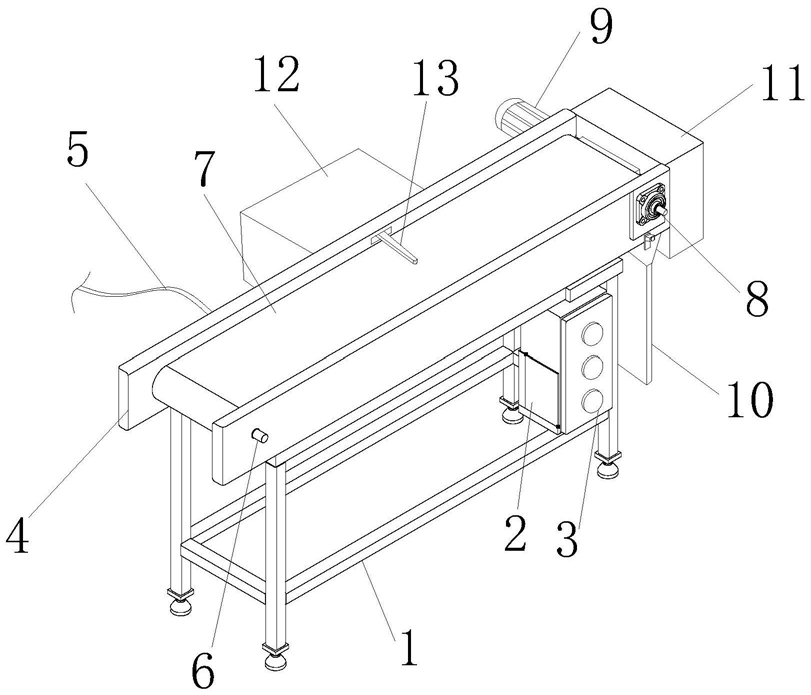

1.一种用于化妆品生产的灌装设备的灌装运输机构,包括固定架(1)、从动辊(6)、传送带(7)、主动辊(8)和第二固定框(12),所述固定架(1)右后端设置有控制面板(2),所述控制面板(2)前端安装有按钮(3),所述固定架(1)与支撑板(4)底部焊接固定,所述支撑板(4)左端固定有电源导线(5),所述支撑板(4)与从动辊(6)中部转动配合,所述从动辊(6)通过传送带(7)与主动辊(8)内侧壁传动连接;

其特征在于:还包括送料机构(10)、间歇输送机构(13)和刮除机构(14),所述送料机构(10)与支撑板(4)底部后端固定连接,所述间歇输送机构(13)安装固定于第二固定框(12)内部,所述刮除机构(14)固定于第一固定框(11)内部,所述送料机构(10)包括送料斗(101)、送料管(102)、凸板(103)、压杆(104)、压钮(105)、限位板(106)和缓冲弹簧(107),所述送料斗(101)与支撑板(4)底部后端相连通,所述送料斗(101)与送料管(102)上端边缘无缝连接,所述送料斗(101)上端左右两侧相对固定有凸板(103),所述压杆(104)采用间隙配合的方式贯穿于凸板(103)上端,所述压杆(104)与压钮(105)右端固定连接,所述压杆(104)通过电焊与限位板(106)中部相固定,所述限位板(106)通过缓冲弹簧(107)与凸板(103)左上端弹性连接,所述间歇输送机构(13)包括底板(131)、固定块(132)、第一电动推杆(133)、第一连接杆(134)、摆动杆(135)、转盘(136)、转动轴(137)、驱动盘(138)、阻流杆(139)和定位机构(1310),所述底板(131)通过电弧焊的方式与第二固定框(12)内部下端相固定,所述固定块(132)通过螺钉与第二固定框(12)内部左后端锁紧固定,所述固定块(132)通过铰链轴与第一电动推杆(133)前端转动连接,所述第一电动推杆(133)输出端与第一连接杆(134)紧密固定,所述第一连接杆(134)远离第一电动推杆(133)一端通过铰链轴与摆动杆(135)右前端活动连接,所述摆动杆(135)与转盘(136)右端固定连接,所述转盘(136)通过转动轴(137)与底板(131)中部转动连接,所述驱动盘(138)随着转盘(136)同步转动,所述驱动盘(138)通过电焊与阻流杆(139)后端相固定,所述转盘(136)与定位机构(1310)输出端卡扣配合,所述第一电动推杆(133)、按钮(3)和第一电机(9)均与控制面板(2)电连接,所述控制面板(2)与电源导线(5)电连接,所述定位机构(1310)包括第二电动推杆(13101)、第二连接杆(13102)、承接杆(13103)、定位轴(13104)和限位杆(13105),所述第二电动推杆(13101)通过螺钉与底板(131)顶部后端锁紧固定,所述第二电动推杆(13101)与第二连接杆(13102)右端焊接固定,所述第二连接杆(13102)通过铰链轴与承接杆(13103)后端转动连接,所述承接杆(13103)与定位轴(13104)顶部转动连接,所述承接杆(13103)与限位杆(13105)后端固定为一体,所述限位杆(13105)与转盘(136)左端卡扣配合,所述第二电动推杆(13101)与控制面板(2)电连接,所述刮除机构(14)包括第一活动座(141)、第二电机(142)、转杆(143)、转轮(144)、滑轴(145)、第一活动杆(146)、第二活动座(147)、摆动框(148)、第二活动杆(149)、第三活动座(1410)和刷板(1411),所述第一活动座(141)通过螺钉与第一固定框(11)内部后端锁紧固定,所述第一活动座(141)与第二电机(142)后端螺栓连接,所述第二电机(142)输出端与转杆(143)转动连接,并且转杆(143)贯穿于第一活动座(141)和第二活动座(147)内侧上端,所述转杆(143)与转轮(144)中部转动连接,所述转轮(144)通过电焊与滑轴(145)后端相固定,所述滑轴(145)活动嵌套于第一活动杆(146)内侧,所述第一活动杆(146)通过铰链轴与第二活动座(147)前端下侧转动连接,所述第一活动杆(146)远离第二活动座(147)一端与摆动框(148)内侧左端活动连接,所述摆动框(148)与第二活动杆(149)顶部内侧转动配合,所述第二活动杆(149)通过铰链轴与第三活动座(1410)前端中部转动连接,所述摆动框(148)前端固定有刷板(1411),所述第二电机(142)与控制面板(2)电连接。

2.根据权利要求1所述一种用于化妆品生产的灌装设备的灌装运输机构,其特征在于:所述主动辊(8)与第一电机(9)输出端转动连接,所述支撑板(4)与第一固定框(11)前端螺栓连接,所述支撑板(4)通过螺钉与第二固定框(12)右端锁紧固定。

3.根据权利要求1所述一种用于化妆品生产的灌装设备的灌装运输机构,其特征在于:所述第一活动杆(146)和第二活动杆(149)结构相同,并且第一活动杆(146)和第二活动杆(149)中部均为中空状。

4.根据权利要求1所述一种用于化妆品生产的灌装设备的灌装运输机构,其特征在于:所述凸板(103)共设置有两块,并且凸板(103)沿送料斗(101)上端左右两侧呈对称状分布。

5.根据权利要求4所述一种用于化妆品生产的灌装设备的灌装运输机构,其特征在于:两块所述凸板(103)上端均设置有压杆(104)、压钮(105)、限位板(106)和缓冲弹簧(107),并且压杆(104)呈圆柱体状。

6.根据权利要求1所述一种用于化妆品生产的灌装设备的灌装运输机构,其特征在于:所述送料斗(101)横截面呈等腰梯形状,并且送料斗(101)内侧壁呈光滑状。

7.根据权利要求1所述一种用于化妆品生产的灌装设备的灌装运输机构,其特征在于:所述压杆(104)、压钮(105)、限位板(106)中心线处于同一水平方向上,并且限位板(106)直径大于缓冲弹簧(107)直径。
