专利号: 202010374632X
申请人: 嵊州佳想汽车用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

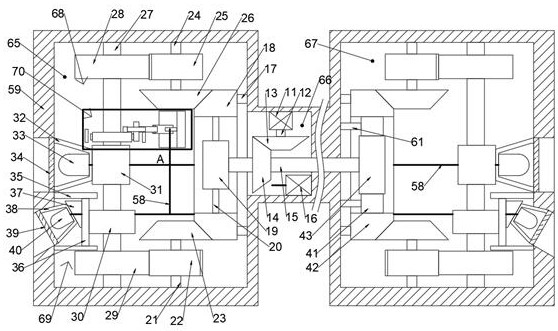

1.一种车辆转向提示指示灯,包括机体,其特征在于:所述机体中设有一号腔,所述一号腔右侧设有动力腔,所述机体右侧设有二号腔,所述一号腔中设有转向指示亮灯的转向装置;所述转向装置包括管道安装在所述动力腔上侧壁的主电机,所述主电机动力连接有电机轴,所述电机轴固设有第一锥齿轮,所述一号腔和所述二号腔之间转动连接有第一转轴,所述第一转轴上固设有与所述第一锥齿轮啮合的第二锥齿轮,所述第一转轴左侧固设有第一齿轮,所述一号腔右侧壁和所述二号腔左侧壁分别固设有齿轮杆,左侧的所述齿轮杆上转动连接有第一行星轮,所述第一行星轮与所述第一齿轮之间固设有连接杆,所述一号腔和所述二号腔上侧壁分别转动连接有第二转轴,每个所述第二转轴上固设有第一半齿轮,所述第二转轴下侧固设有与所述第一行星轮啮合的第三锥齿轮,所述一号腔和所述二号腔下侧壁分别转动连接有第三转轴,每个所述第三转轴下侧固设有第二半齿轮,所述第三转轴上侧固设有与所述第一行星轮啮合的第四锥齿轮,所述一号腔和所述二号腔上下侧壁分别转动连接有第四转轴,每个所述第四转轴上侧固设有与所述第一半齿轮啮合的第二齿轮,所述第四转轴下侧固设有与所述第二半齿轮啮合的第三齿轮,所述第四转轴中固设有转动轮,所述转动轮上固设有第一反射体,所述第一反射体中固设有转向灯具,所述第一反射体上固设有第一玻璃,所述转向灯具上连接有输出导线;所述一号腔下侧设有照在地面提示的提示装置,所述一号腔中设有闪烁亮灯的通电装置。

2.根据权利要求1所述一种车辆转向提示指示灯,其特征在于:所述第一转轴右侧固设有第四齿轮,所述二号腔左侧壁转动连接有两个第五转轴,每个所述第五转轴固设有与所述第四齿轮啮合的第五齿轮,右侧的所述齿轮杆上转动连接有与所述第五齿轮啮合的第二行星轮,所述第二行星轮与右侧的所述第三锥齿轮和所述第二半齿轮啮合。

3.根据权利要求1所述一种车辆转向提示指示灯,其特征在于:所述提示装置包括固定安装在两个所述第四转轴中的第六齿轮,所述一号腔和所述二号腔侧壁分别固设有两个固定板,所述固定板之间滑动连接有与所述第六齿轮啮合的齿条,所述齿条上固设有斜块,所述斜块固设有第二反射体,所述第二反射体中固设有地面灯具,所述第二反射体上固设有第二玻璃。

4.根据权利要求1所述一种车辆转向提示指示灯,其特征在于:所述通电装置包括固定安装在使所述动力腔下侧壁的电瓶,所述一号腔后侧壁固设有通电体,所述通电体上固设有金属板,所述金属板中固设有六个绝缘块,所述金属板连接有输入导线,所述电瓶与所述输入导线相连,所述一号腔后侧壁固设有外挡板和内挡板,所述一号腔后侧壁滑动连接有连接板,所述连接板左侧固设有摩擦板,所述连接板右侧滑动连接有中间杆,所述中间杆滑动连接有转动杆,所述转动杆中滑动连接有与所述输出导线连接的导体,所述导体与所述转动杆之间连接有移动弹簧,所述连接板中转动连接有铰接轴,所述铰接轴滑动连接有在所述中间杆中滑动的拨动杆,所述第四转轴上固设有与所述摩擦板接触的摩擦轮,所述摩擦轮上固设有推动杆。
