1.一锅法制备荧光纳米纤维素的方法，其特征在于：包括以下步骤：（1）将纤维素原料、磷酸锆、柠檬酸溶液置于超声微波化学反应器中进行水解反应，获得改性纤维素微纤丝；

（2）在步骤（1）得到的改性纤维素微纤丝中加入N-甲基-L-丝氨酸，调整反应温度，继续在超声微波化学反应器中反应一定时间，收集反应产物；

（3）将步骤（2）得到的反应产物用去离子水离心洗涤，收集上层悬浮液，即得荧光纳米纤维素。

2. 根据权利要求1所述的一锅法制备荧光纳米纤维素的方法，其特征在于：步骤（1）中纤维素原料与柠檬酸溶液的固液比为1:30-1:80 g/mL，纤维素原料与磷酸锆的质量比为1:

0.1-1:1；

其中，所述柠檬酸溶液的质量浓度为50%-85%。

3.根据权利要求1或2所述的一锅法制备荧光纳米纤维素的方法，其特征在于：步骤（1）中所述纤维素原料为针叶木浆、阔叶木浆、草浆、竹浆中的任意一种。

4.根据权利要求1所述的一锅法制备荧光纳米纤维素的方法，其特征在于：步骤（1）中所述水解反应的温度为130℃、超声功率为200-1000W，微波功率为100-500W，时间为0.5-

3h。

5.根据权利要求1所述的一锅法制备荧光纳米纤维素的方法，其特征在于：步骤（2）中N-甲基-L-丝氨酸的用量与所用柠檬酸的质量比为1:1-3:1。

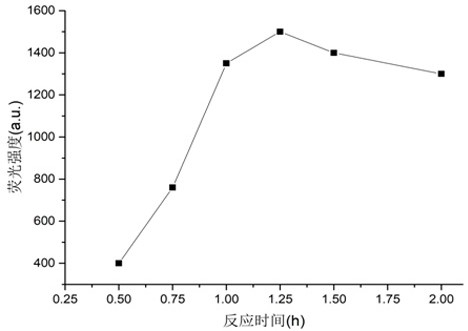

6.根据权利要求1所述的一锅法制备荧光纳米纤维素的方法，其特征在于：步骤（2）中反应的温度为90-130℃，超声功率为600-1000W，微波功率为500-800W，时间为0.5-2h。

7.根据权利要求1所述的一锅法制备荧光纳米纤维素的方法，其特征在于：步骤（3）中所述离心的转速为12000rpm，次数为5次。
