1.一种纳米二硫化钼/黑磷纳米片复合材料的制备方法，其特征在于：按以下方法进行制备：(1)黑磷纳米片的制备

将黑磷粉体置于N-甲基吡咯烷酮溶剂中，在冷水浴中超声处理多次离心后在真空环境下干燥，得到黑磷纳米片；

(2)前驱体溶液的制备

将钼酸铵和硫化钠分散在水中得到反应液，再将所述黑磷纳米片加入到反应液中，超声处理得到前驱体溶液；

(3)复合材料的制备

在前驱体溶液中加入还原剂，进行溶剂热反应，反应完成离心取沉淀干燥，得到纳米二硫化钼/黑磷纳米片复合材料。

2.如权利要求1所述纳米二硫化钼/黑磷纳米片复合材料的制备方法，其特征在于，步骤(1)中，将5-10份黑磷粉体置于20000-30000份N-甲基吡咯烷酮溶剂中，在冷水浴中超声

8-10h,超声后先在3000-5000rpm转速下离心20-30min,取上清液以7000-9000rpm转速下离心20-30min，最后再取上清液以10000-12000rpm转速下离心20-30min，取沉淀，在真空环境下40-60℃干燥，得到黑磷纳米片。

3.如权利要求1所述纳米二硫化钼/黑磷纳米片复合材料的制备方法，其特征在于，步骤(2)中，将5-8份钼酸铵和5-8份硫化钠分散在1000-2000份去离子水水中得到反应液，将

3-5份的黑磷纳米片加入到反应液中，超声0.5-1h后得到前驱体溶液。

4.如权利要求1所述纳米二硫化钼/黑磷纳米片复合材料的制备方法，其特征在于，步骤(3)中，将前驱体溶液倒入反应釜中，向反应釜中加入100-300份水合肼溶液，进行溶剂热反应，反应时间18-20h，反应温度为180-210℃，反应完成且样品自然冷却后以10000-

12000rpm转速下离心5-10min，取沉淀，在真空环境下40-60℃干燥，得到纳米二硫化钼-黑磷烯复合材料。

5.一种纳米二硫化钼/黑磷纳米片复合润滑油添加剂的制备方法，其特征在于：按以下方法进行制备：(1)按照权利要求1所述方法制备纳米二硫化钼/黑磷纳米片复合材料(2)复合润滑油添加剂的制备

将纳米二硫化钼/黑磷纳米片复合材料分散到基础油中，得到纳米二硫化钼/黑磷纳米片复合润滑油添加剂。

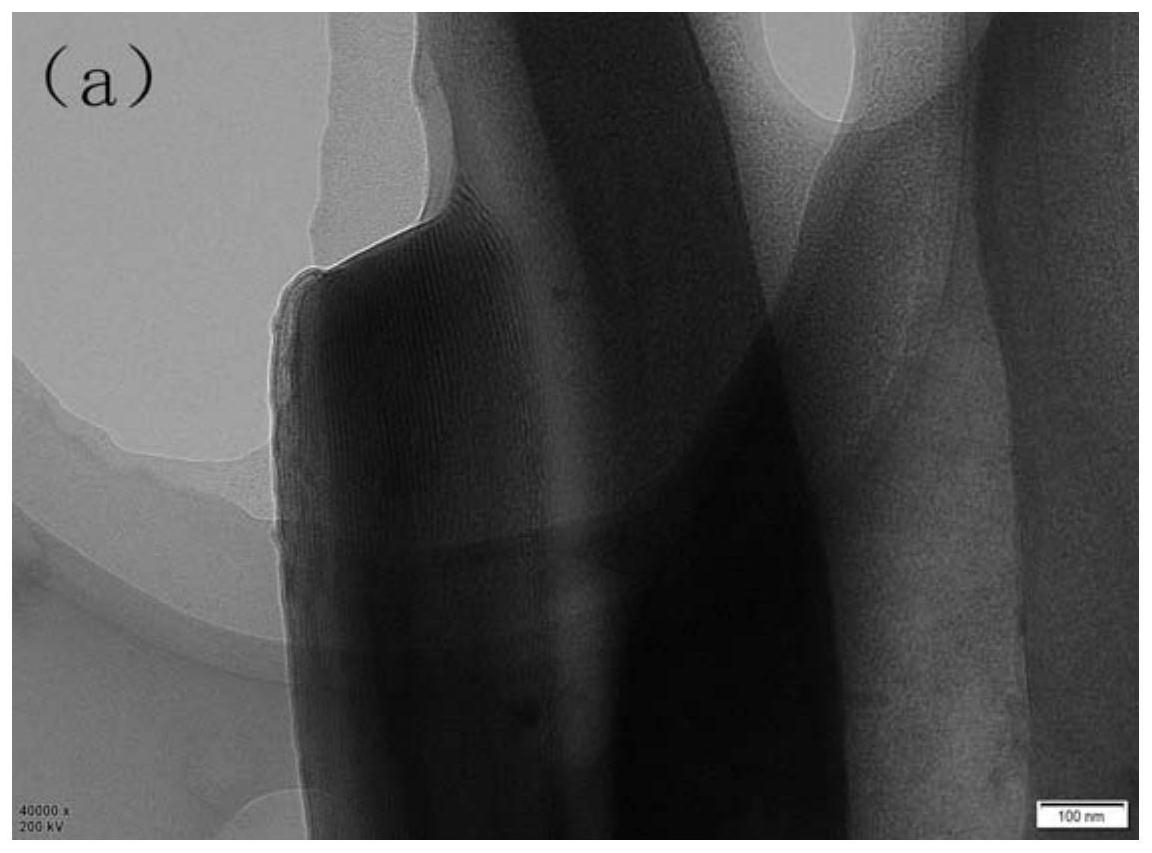

6.一种按照上述权利要求5所述的制备方法制备得到的纳米二硫化钼/黑磷纳米片复合润滑油添加剂，其特征在于：纳米二硫化钼结构为层状结构，尺寸为200-400nm，层数为1-

3层；黑磷纳米片结构尺寸为300-500nm，层数为3-5层。
