专利号: 2020103525280
申请人: 广州大麦生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-12-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

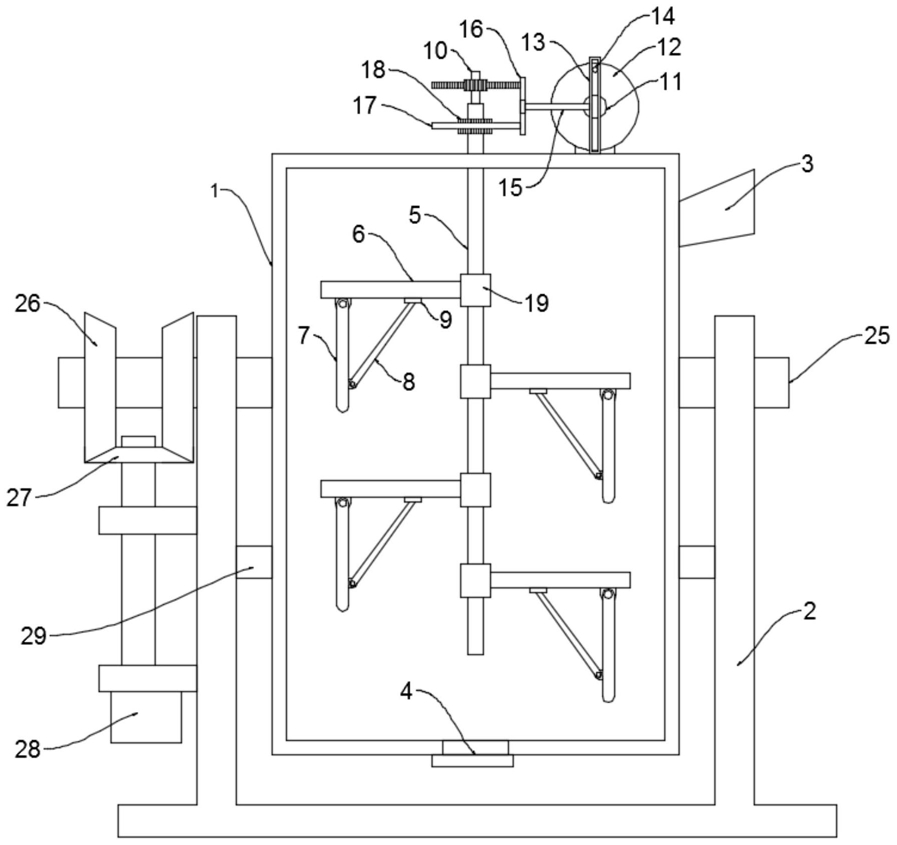

1.一种生物科技深加工用增力搅拌器,包括搅拌箱体(1),所述搅拌箱体(1)侧壁上设置有进料斗(3),搅拌箱体(1)内部设置有转动立杆轴(5)且转动立杆轴(5)外壁上安装有多个侧搅动杆(6),其特征在于,每个侧搅动杆(6)远离转动立杆轴(5)的端部均铰接有摆杆(7)且侧搅动杆(6)端部通过传动壳体(19)与转动立杆轴(5)固定连接,所述转动立杆轴(5)内部还设置有与之转动连接的内杆轴(10),所述搅拌箱体(1)顶壁上设置有可驱使转动立杆轴(5)和内杆轴(10)正反转动且转动立杆轴(5)与内杆轴(10)始终保持相反转动的驱动单元,所述侧搅动杆(6)中空设置并与传动壳体(19)内部连接且侧搅动杆(6)内部设置有摆动丝杆(23),摆动丝杆(23)端部与内杆轴(10)通过锥齿轮传动副(20)相传动连接,所述侧搅动杆(6)下杆壁上开设有侧条形孔(21)且侧搅动杆(6)内部设置有在侧搅动杆(6)底壁滑动并密封遮盖侧条形孔(21)的滑移封板(22),所述滑移封板(22)固定于设置在摆动丝杆(23)上的转动螺套(24)侧部,滑移封板(22)下端部固定有滑移块(9)且滑移块(9)下端侧铰接有推拉支杆(8),推拉1支杆(8)下端与交接于摆杆(7)侧壁上。

2.根据权利要求(1)所述的生物科技深加工用增力搅拌器,其特征在于,所述转动立杆轴(5)杆壁上的侧搅动杆(6)至少为四个。

3.根据权利要求1所述的生物科技深加工用增力搅拌器,其特征在于,所述驱动单元包括搅动电机(11)、驱动转盘(12)和推动条形框(13),所述驱动转盘(12)设置在搅动电机(11)的输出端上且推动条形框(13)下端滑动连接在搅拌箱体(1)顶壁,驱动转盘(12)端面上设置有可伸入推动条形框(13)内部的推动凸柱(14),推动条形框(13)侧壁上固定有连接杆(15)且连接杆(15)端部设置有侧横杆(16),所述侧横杆(16)两端部均设置有驱动齿条(17)且两个驱动齿条(17)分别与设置在内杆轴(10)和转动立杆轴(5)上的转动齿轮(18)啮合,两个驱动齿条(17)分别位于内杆轴(10)两侧部。

4.根据权利要求1所述的生物科技深加工用增力搅拌器,其特征在于,所述搅拌箱体(1)底壁设置有出料端口(4)。

5.根据权利要求1-4任一所述的生物科技深加工用增力搅拌器,其特征在于,所述搅拌箱体(1)外侧还设置有固定支架体(2)且搅拌箱体(1)外壁通过安装杆轴(25)安装在固定支架体(2)上。

6.根据权利要求5所述的生物科技深加工用增力搅拌器,其特征在于,所述安装杆轴(25)与固定支架体(2)转动连接且固定支架体(2)外壁上设有驱使安装杆轴(25)正反转动的动力组件,所述动力组件包括设置在固定支架体(2)上的摆动电机(28)和设置在安装杆轴(25)上的两个传动锥齿轮(26),两个传动锥齿轮(26)相对设置并与设置在摆动电机(28)输出端的不完全锥齿轮(27)交替啮合。

7.根据权利要求6所述的生物科技深加工用增力搅拌器,其特征在于,所述搅拌箱体(1)外壁还设置有侧导向滑座(29),所述侧导向滑座(29)滑扣连接于设置在固定支架体(2)上的侧导向滑槽(30),所述侧导向滑槽(30)中心位于安装杆轴(25)轴线上。

8.根据权利要求7所述的生物科技深加工用增力搅拌器,其特征在于,所述侧导向滑槽(30)外壁中部设置有紧固螺杆(31)。
