专利号: 202010351646X
申请人: 王安全
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种干法生产制备的石膏砌块,石膏砌块整体外形呈矩形体,其长度范围在300-

800mm,宽度范围为100-250mm,厚度范围为80-250mm,其特征在于,石膏砌块采用68-76质量份的半水石膏粉料为主料,加入4-8质量份的纤维材料和0.05-0.2质量份的缓凝剂材料和

20-25质量份的拌合水混合搅拌均匀后采用挤压机强制挤压成形为长条形的石膏板状材料再经两次切割制得。

2.根据权利要求1所述的干法生产制备的石膏砌块,其特征在于:石膏砌块其长度范围在380-600mm,宽度范围为180-200mm,厚度范围为100-200mm。

3.根据权利要求1所述的干法生产制备的石膏砌块,其特征在于:所述纤维材料包括5质量份的纸浆纤维和1质量份的玻璃纤维,其中纸浆纤维长度小于2mm,玻璃纤维长度小于

5mm。

4.根据权利要求1所述的干法生产制备的石膏砌块,其特征在于:所述缓凝剂材料采用蛋白类缓凝剂,且比例为0.1质量份。

5.根据权利要求1所述的干法生产制备的石膏砌块,其特征在于:石膏砌块具体采用以下制备方法得到,包括以下步骤:a混料,将缓凝剂加入拌合水混合,再将半水石膏粉料和纤维材料以及拌合水搅拌混合均匀;b挤压成形,将混合好的原料加入到挤压机中,在2-4兆帕/平方厘米压强下挤压成形得到连续状的石膏板,石膏板宽度和厚度尺寸与砌块长度和厚度尺寸一致,挤压机压缩比例为2.5:1-3.5:1范围;c输送切割,挤压成型的连续状石膏板在输送辊道上向前输送,采用同步随动切割的方式完成对连续状石膏板的第一次横向切割,得到断开的石膏板,再采用静止切割的方式将各断开的石膏板切割为多块满足长宽高尺寸要求的石膏砌块;d堆垛水化,将石膏砌块堆垛并待其水化反应完毕得到产品。

6.根据权利要求5所述的干法生产制备的石膏砌块,其特征在于:加入缓凝剂后的拌合水分为两部分加入到原料中,其中大部分比例拌合水在半水石膏粉料和纤维材料搅拌过程中采用喷淋的方式加入混合均匀,小部分比例拌合水用输送管道输入到挤压机的挤压头出口内腔位置,加入到石膏板材料表面。

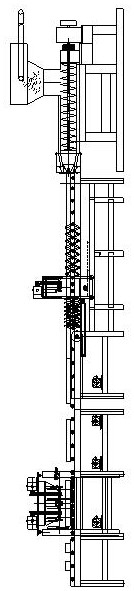

7.根据权利要求5所述的干法生产制备的石膏砌块,其特征在于:b步骤依靠双螺旋挤压机实现,所述双螺旋挤压机具有一个水平设置的外壳,外壳内并列设置有两根挤压转轴,挤压转轴上有设置螺旋叶片,外壳后端设置有挤压电机,挤压电机和两根挤压转轴传动连接并带动两根挤压转轴相对旋转,外壳后部还设置有物料入口,外壳前端具有一个挤压段,挤压段上下两端沿向前的方向朝中间靠拢,挤压段前端衔接有一个水平直筒结构的成形段并形成挤出头,挤出头位置设置有拌合水添加结构,拌合水添加结构具有绕挤出头内腔周向设置的出水口。

8.根据权利要求7所述的干法生产制备的石膏砌块,其特征在于:拌合水添加结构包括位于挤压段内腔前部位置的第一出水口和位于挤压段前端的成形段内腔的第二出水口,第一出水口和第二出水口均为沿周向布置的多个;

挤出口内部还设置有芯模结构,芯模结构包括水平设置在挤出口内腔中的内芯,内芯后端固定在竖向设置的保持架上,保持架四周安装固定在外壳挤压段内腔上;

内芯后部位于挤压段内且为端面直径向前增大的锥台形,内芯前部位于成形段内为直筒形。

9.根据权利要求5所述的干法生产制备的石膏砌块,其特征在于:c步骤依靠输送系统实现,输送系统包括输送机架,输送机架上表面间隔比例设置有若干输送辊并形成输送辊道,输送辊道起始端和挤压机出口处衔接,输送机架上沿前进方向依次设置有同步随动切割装置和静态切割装置;同步随动切割装置包括一个横向架设在输送机架上方的随动龙门架,随动龙门架和输送机架之间设置有纵向平动机构,纵向平动机构能够带动随动龙门架沿输送机架前后方向水平运动,随动龙门架上还设置有随动切断装置,随动切断装置用于完成连续石膏板的横向切断;所述静态切割装置包括一个横向架设在输送机架上方的静态龙门架,静态龙门架上沿输送方向并列布置有静态切断装置,静态切断装置具有多个沿输送机架宽度方向设置的静态切断用圆盘切刀,静态切断用圆盘切刀顺输送机架长度方向均匀间隔排布,且相邻两个静态切断用圆盘切刀之间的间隔距离和石膏砌块宽度尺寸一致,静态切断装置用于完成对石膏板的二次横向切割;静态切割装置和同步随动切割装置之间的输送辊道上衔接有一段主动提速输送辊道,主动提速输送辊道上的输送辊和提速电机相连并用于提升经过的石膏板前进速度;

所述随动龙门架顶部的横梁上设置有随动切割用安装座,随动切割用安装座上具有一个向下延伸的随动切割用安装臂,随动切割用安装臂下端竖向安装有一个可转动的随动切割用圆盘切刀,横梁至少一端端部和输送辊道之间留有供容纳随动切割用安装座以及随动切割用圆盘切刀的空间,随动切割用安装座上还设置有随动切割用电机,随动切割用电机和随动切割用圆盘切刀传动连接,随动切割用安装座和横梁之间设置有用于带动随动切割用安装座横向平移的随动切割用安装座横向平移机构,随动切割用圆盘切刀转轴至下部边缘高度尺寸大于石膏板厚度并使得随动切割用安装座横向平移能够带动随动切割用圆盘切刀完成输送辊道上石膏板的切割。

10.根据权利要求9所述的干法生产制备的石膏砌块,其特征在于:纵向平动机构上方的输送辊道中衔接设置有一段随动辊道,随动辊道包括沿纵向设置在输送机架上的辊座滑槽,辊座滑槽长度大于石膏板长度,辊座滑槽内可沿纵向滑动地安装有若干滑动辊座,滑动辊座上安装滑动托辊,滑动托辊和输送辊道上固定设置的托辊位于同一水平高度, 滑动辊座上可竖向转动地铰接设置有折叠连杆,相邻滑动辊座的折叠连杆端部铰接相连构成沿纵向延伸的伸缩连杆组合;随动龙门架位于随动辊道中间位置且前后两端各设置有一段所述伸缩连杆组合,伸缩连杆组合长度方向的一端铰接在随动龙门架上,另一端铰接在和随动辊道相邻的固定设置的托辊辊座上。
