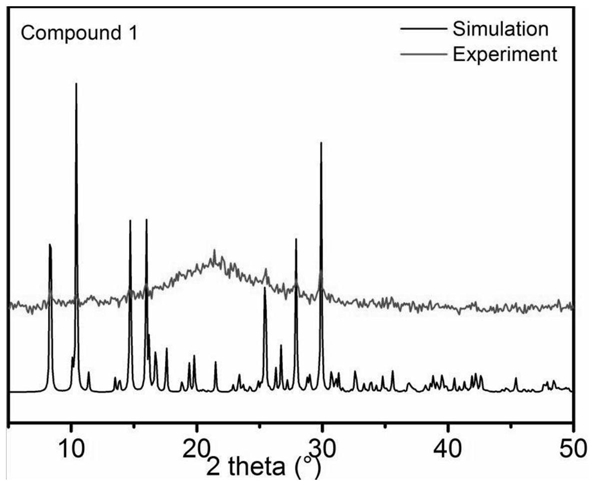

1.一种以光致变色材料螺吡喃为前驱体的化合物，其特征在于，所述化合物为金属有机框架配合物C16H12CuN4O6，结构如式1，其中，金属Cu与席夫碱配体配位形成四配位结构，

2.一种如权利要求1所述的以光致变色材料螺吡喃为前驱体的化合物的制备方法，其特征在于，将Cu(NO3)2、N-羟乙基-3,3-二甲基-6-硝基吲哚啉螺吡喃、乙二胺混匀于N,N’-二甲基甲酰胺DMF和正丙醇中，80℃下恒温放置72h，得到以光致变色材料螺吡喃为前驱体的化合物C16H12CuN4O6。

3.根据权利要求2所述的一种以光致变色材料螺吡喃为前驱体的化合物的制备方法，其特征在于，所述所述Cu(NO3)2与N-羟乙基-3,3-二甲基-6-硝基吲哚啉螺吡喃的摩尔比为

3:1，所述乙二胺、N,N’-二甲基甲酰胺DMF和正丙醇的体积比为1:10:30，且反应体系中所述N-羟乙基-3,3-二甲基-6-硝基吲哚啉螺吡喃的浓度为0.025±0.002mol/L。

4.一种如权利要求1所述的以光致变色材料螺吡喃为前驱体的化合物的应用，其特征在于，所述以光致变色材料螺吡喃为前驱体的化合物在光催化降解染料中的应用。

5.根据权利要求4所述的一种以光致变色材料螺吡喃为前驱体的化合物的应用，其特征在于，所述光催化降解的反应条件为将以光致变色材料螺吡喃为前驱体的化合物和染料的混合溶液在避光条件下混匀，在紫外光照下进行光催化反应。
