1.一种生物炭改性钒酸铋催化剂的制备方法，其特征在于包括如下步骤：

步骤一、生物炭的制备

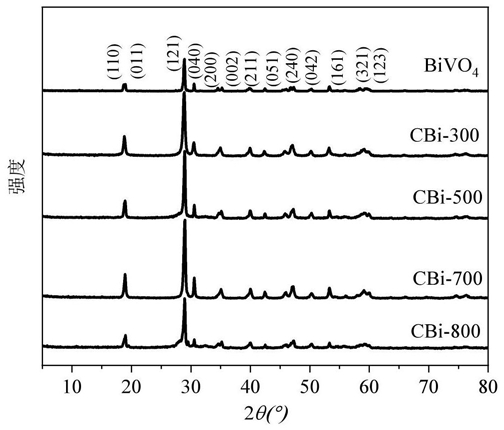

将核桃壳用去离子水清洗，然后干燥去除核桃壳表面的水分，将干燥后的核桃壳破碎过100目筛，将得到的核桃壳粉末浸入1～3mol/L的ZnCl2溶液中24h后，去除上清液，于105℃的烘箱中干燥24h，得到的样品在管式炉中于氮气气氛下，按照5～10℃/min的升温速率升温至700℃，控制温度恒定，开始计时，热解3h后停止加热，冷却至室温取出，将冷却后的核桃壳生物炭再次破碎并过100目筛，然后将核桃壳生物炭与足量的0.5～1.5mol/L 的HNO3溶液混合，并超声处理30min，然后用去离子水离心洗涤至中性；最后，将样品在60～90℃的鼓风干燥箱中干燥完全，得到核桃壳生物炭；

步骤二、生物炭改性钒酸铋催化剂的制备

将一定量的P123完全溶解于浓硝酸中，然后加入浓硝酸体积10～30倍的乙醇，在剧烈搅拌下按照最终制备的钒酸铋：P123摩尔比为1:0.01～0.05的比例，将一定量的Bi(NO3)3•

5H2O溶于上述溶液中，接着在剧烈搅拌下加入与Bi(NO3)3•5H2O等摩尔的NH4VO3，形成黄色沉淀，然后在悬浮体系中加入核桃壳生物炭，使得核桃壳生物炭：BiVO4的质量百分数为20%，最后用NaOH和HNO3调节溶液pH值为7；

将所得溶液搅拌0.5～2h，然后将混合物转移到四氟乙烯内衬不锈钢高压釜中，保持高压釜内总溶液的体积不少于高压釜内体积的2/3，如少于则添加乙醇，然后在鼓风干燥箱中加热到120℃并保持12h，自然冷却到室温后，将得到的黄色沉淀先用乙醇离心洗涤3～5次，随后用去离子水离心洗涤3～5次，然后在80℃的鼓风干燥箱中干燥12h，得到生物炭改性钒酸铋催化剂。

2.根据权利要求1所述生物炭改性钒酸铋催化剂的制备方法，其特征在于：

干燥去除核桃壳表面的水分，是指在60～90℃的烘箱中干燥0.5～1h。

3.根据权利要求1所述生物炭改性钒酸铋催化剂的制备方法，其特征在于：

将样品在60～90℃的鼓风干燥箱中干燥完全，是干燥2～5h。

4.一种生物炭改性钒酸铋催化剂，其特征在于：所述生物炭改性钒酸铋催化剂是通过权利要求1至3任一权利要求所述生物炭改性钒酸铋催化剂的制备方法制备得到的。

5.权利要求4所述生物炭改性钒酸铋催化剂的应用，其特征在于：用于对磺胺废水进行处理。

6.根据权利要求5所述生物炭改性钒酸铋催化剂的应用，其特征在于：

将生物炭改性钒酸铋催化剂用于对磺胺废水进行处理时，生物炭改性钒酸铋催化剂的加入量是磺胺废水中磺胺质量的50～100倍。

7.根据权利要求6所述生物炭改性钒酸铋催化剂的应用，其特征在于：

将生物炭改性钒酸铋催化剂用于对磺胺废水进行处理时，在加入生物炭改性钒酸铋催化剂时，需要同时加入占磺胺废水体积1%的H2O2，并保持溶液pH为酸性或中性，暗搅拌30min至搅拌均匀，后自然光照1～2天。
