专利号: 2020103335074
申请人: 河南城建学院
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

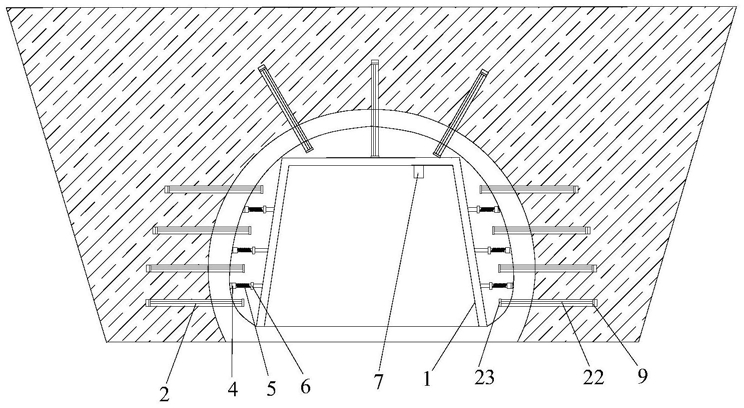

1.一种施工用防塌防水装置,其特征在于,包括:

防塌架主体(1);

多个中空的排水锚杆(2);均布于围岩上,该排水锚杆(2)的周壁设置若干透水孔(21),排水锚杆(2)内部填充有锚杆滤芯(22),排水锚杆(2)外端部可拆卸连接有盖体(23);

排水管路(3);包括若干排水支管(31)和排水总管(32),沿纵向分布的相邻盖体(23)通过排水支管(31)连接,用于将渗水引流至设置在靠近围岩底部的排水总管(32),排水总管(32)的排水口设在集水装置内;

多个垫板(4);分别套设于排水锚杆(2)上,且各垫板(4)均通过第一弹簧(5)与防塌架主体(1)连接;

多个压力传感器(6);设置于各第一弹簧(5)与防塌架主体(1)之间;且压力传感器(6)与控制器电连接;

报警装置(7);与控制器电连接,用于当压力传感器(6)检测的压力信号大于控制器设定的阈值时报警。

2.如权利要求1所述的施工用防塌防水装置,其特征在于,所述锚杆滤芯(22)包括芯管(221),所述芯管(221)的外部依次包覆有土工布层(222)和海绵层(223)。

3.如权利要求2所述的施工用防塌防水装置,其特征在于,所述芯管(221)沿排水锚杆(2)管长方向延伸至排水锚杆(2)内部的端部设有防堵装置(9),所述防堵装置(9)包括套设在芯管(221)上的环形凸起件(91),所述环形凸起件(91)周向设置有多个与透水孔(21)相对应的孔洞(92),各孔洞(92)内通过第二弹簧(93)设置有锥形头(93),所述第二弹簧(93)外部套设有导向管(94)。

4.如权利要求1所述的施工用防塌防水装置,其特征在于,所述排水总管(32)上设有缓存箱。

5.如权利要求1所述的施工用防塌防水装置,其特征在于,所述防塌架主体(1)包括多个支撑柱以及设置在多个支撑柱上的多个水平支撑件,所述多个支撑柱和多个水平支撑件连接构成框架结构。

6.如权利要求1所述的施工用防塌防水装置,其特征在于,所述多个中空的排水锚杆(2)沿纵向和横向均匀分布构成网格结构。

7.如权利要求1所述的施工用防塌防水装置,其特征在于,所述第一弹簧(5)和防塌架主体(1)之间还设置有连接杆。
