专利号: 202010315194X
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

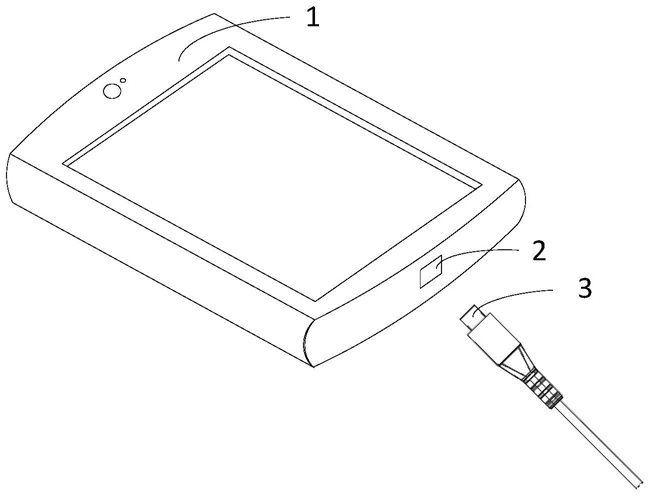

1.一种充电结构,其特征在于,包括:充电插座与限位部件,所述充电插座包括插座连接引脚,所述插座连接引脚用于与充电插头的插头连接引脚电性连接,所述限位部件与所述充电插头一侧对应设置。

2.根据权利要求1所述的充电结构,其特征在于,所述限位部件与所述充电插座一侧对应设置,所述限位部件用于推动所述充电插头。

3.根据权利要求1所述的充电结构,其特征在于,所述充电插头包括凹槽,所述限位部件位于所述凹槽上方,所述凹槽用于容置所述限位部件,所述限位部件用于推动所述充电插头。

4.根据权利要求1所述的充电结构,其特征在于,所述充电插头包括主体、延伸部与第一凹槽,所述主体一端延伸形成所述延伸部,所述延伸部和主体为一体化结构,所述第一凹槽位于所述主体,所述第一凹槽用于容置所述限位部件。

5.根据权利要求4所述的充电结构,其特征在于,所述限位部件包括第一轮齿与第二轮齿,所述第一轮齿用于与所述充电插头抵接,所述第二齿轮容置于所述第一凹槽。

6.根据权利要求5所述的充电结构,其特征在于,所述限位机构包括齿槽,所述齿槽用于容置所述延伸部。

7.一种充电方法,其特征在于,该方法实施于权利要求1所述的充电结构,包括:检测当前电池电压;

所述电池电压超过预设电压阈值,将所述充电结构连接断开,停止充电。

8.根据权利要求7所述的充电方法,其特征在于,所述电池电压超过预设电压阈值,将所述充电结构连接断开,停止充电,包括:所述限位部件与所述充电插座一侧对应设置,所述电池电压超过预设电压阈值,启动电动马达,所述电动马达驱动所述限位部件转动,所述限位部件推动所述充电插头弹出,所述插座连接引脚与插头连接引脚电性连接断开,停止充电。

9.根据权利要求8所述的充电方法,其特征在于,所述电池电压超过预设电压阈值,将所述充电结构连接断开,停止充电,包括:所述充电插头包括凹槽,所述限位部件位于所述凹槽上方,所述凹槽用于容置所述限位部件;

所述电池电压超过预设电压阈值,启动电动马达,所述电动马达驱动所述限位部件转动,所述限位部件推动所述充电插头弹出,所述限位部件脱离所述凹槽,所述插座连接引脚与插头连接引脚电性连接断开,停止充电。

10.一种终端,其特征在于,包括权利要求1与权利要求6所述的充电结构,能够执行权利要求7至9任一项所述的充电方法中的操作。
