专利号: 2020103019700
申请人: 莱芜富新纤维制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2025-02-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

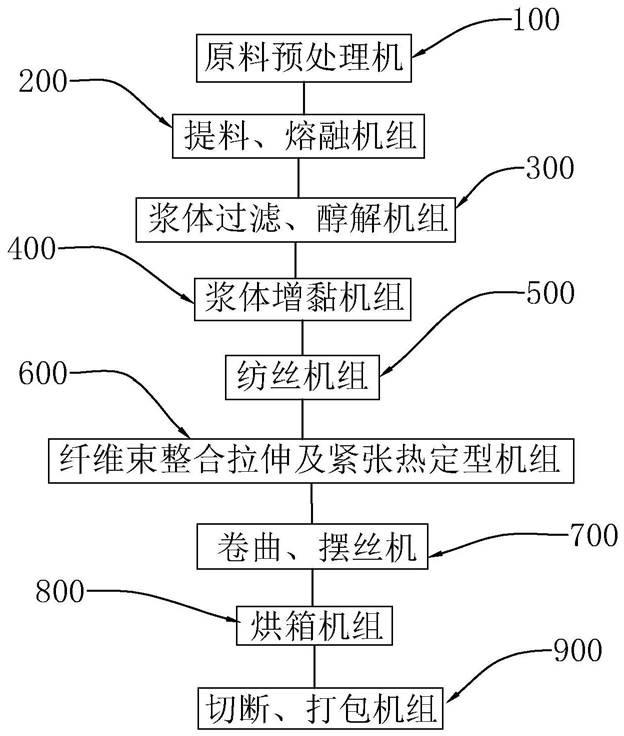

1.一种聚酯短纤维的生产线,其特征在于,包括:由原料到成品依先后顺序的以下机组:

原料预处理机(100),所述原料预处理机组(100)包括干燥转鼓(101),所述干燥转鼓(101)为内胆(1013)、外壳体(1012)式结构,还包括对干燥转鼓(101)内胆进行抽真空的抽真空机一(102),干燥转鼓(101)内胆和外壳体之间通有加热介质;

提料、熔融机组(200),包括将原料熔融成浆体的螺旋挤出机(201)、以及将物料自地坑提升到上料仓(202)的提料机构(203);

浆体过滤、醇解机组(300),包括醇解反应釜(301),设置在醇解反应釜(301)进料端的过滤装置一(302),对解反应釜(301)进行抽真空的抽真空机二(303)以及对醇解反应釜(301)内浆体进行加热的加热装置一(304);

浆体增黏机组(400),包括增黏釜(401),对增黏釜(401)内浆体进行加热的加热装置二(402),所述的增黏釜(401)内设有搅拌结构(403),增黏釜(401)的出料口连通熔体管道(501),所述增黏釜(401)的出料口连通熔体管道(501)的连接处设有过滤装置二(404);

纺丝机组(500),包括通过熔体管道(501)与增黏釜(401)出料口连通的多个纺丝箱(502),所述纺丝箱(502)通过多个计量泵(503)与分支管道将浆体统一分配到每个纺丝位,每个计量泵(503)与分支管道对应一个纺丝位,每个所述的纺丝位包括将浆体推送到喷丝板(504)挤出成丝的推送机构(505),所述喷丝板(504)处设有对浆体丝进行降温的内环吹风装置(506),在内环吹风装置(506)的冷却作用下,浆体丝成为纤维丝,还包括对纤维丝进行上油的第一上油轮(507)和第二上油轮(508),以及对纤维丝进行集束的多个导丝轮(509),还包括纤维束的转运桶体(5010),将纤维束导入转运桶体(5010)的喂入轮(5011);

纤维束整合拉伸及紧张热定型机组(600),包括将多个转运桶体(5010)内的纤维束拉出的集束架(601),对纤维束进行整合的传丝板(602),对整合后的纤维束进行牵伸的第一牵伸机组(603)、对完成第一道牵伸后对纤维束进行上油的油浴槽(604),对上完油后的纤维束进行牵伸的第二牵伸机组(605),对完成第二道牵伸的纤维束进行蒸汽加热的蒸汽箱(606),对加热完成的纤维束进行紧张热定型的第三牵伸机组(607)经紧张热定型后纤维束成带状;

卷曲、摆丝机(700),包括对带状纤维进行卷曲的卷曲机(701),以及对卷曲后的带状纤维进行往复平铺的摆丝机(702);

烘箱机组(800),包括由多个烘箱(801)呈一行排列安装组成的烘箱通道,带状纤维在烘箱通道内有传送机构带动行走进行松弛热定型;

切断、打包机组(900),包括将松弛热定型后的带状纤维进行切断的切断机(901),对切断后的纤维带进行打包的打包机(902),将切断后的纤维带吹送至打包机(902)的吹送机(903)。

2.根据权利要求1所述的聚酯短纤维的生产线,其特征在于,所述干燥转鼓(101)为间歇式干燥转鼓,干燥转鼓(101)上设有上、卸料口(1011),抽真空机一(102)安装在干燥转鼓(101)的外壳体(1012)上,抽真空机一(102)的抽真空口设置在干燥转鼓(101)的内胆(1013)内,干燥转鼓(101)内胆(1013)和外壳体(1013)之间加热介质为介质油,干燥转鼓(101)和加热炉(103)通过管道连成介质油的闭环管路,闭环管路上设有温控计(104),所述的内胆上还包覆有若干条冷却介质管(105)。

3.根据权利要求1所述的聚酯短纤维的生产线,其特征在于,所述提料机构(203)包括绞龙(2031)和抽风机(2032),所述上料仓(202)的出料口与螺旋挤出机(201)的进料口连通,所述的螺旋挤出机(201)内部分为设有加热组件(2010),所述加热组件(2010)包括环绕在螺旋挤出机(201)的螺套外侧的铸铝加热块(2011)以及内部的电热棒一(2012),所述螺旋挤出机(201)的出料端连通醇解反应釜(301)的进料口。

4.根据权利要求1所述的聚酯短纤维的生产线,其特征在于,所述过滤装置一(302)包括设置醇解反应釜(301)进料口处的强磁棒(3020),以及多层过滤网板(3021),所述的加热装置一(304)包括设置在醇解反应釜(301)内的若干电热棒二(3041),所述抽真空机二(303)的抽气口设置在醇解反应釜(301)的内侧顶部。

5.根据权利要求1所述的聚酯短纤维的生产线,其特征在于,所述的搅拌结构(403)包括设置在增黏釜(401)内的搅拌杆(4031),设置在上述搅拌杆(4031)上的若干搅拌桨叶(4032),所述搅拌杆(4031)连接带动其转动的驱动机构,所述过滤装置二(404)为多层过滤网板,加热装置二(402)为设置在增黏釜(401)内的多个电热棒。

6.根据权利要求1所述的聚酯短纤维的生产线,其特征在于,所述的纺丝箱(502)内设有电加热装置(5021),所述推送机构(505)为螺旋推送机,所述的纺丝箱(502)分为内箱体(5022)和外箱体(5023),内箱体(5022)和外箱体(5023)之间形成加热腔(5024),所述加热腔(5024)内设有循环热介质油。

7.根据权利要求1所述的聚酯短纤维的生产线,其特征在于,所述的转运桶体(5010)安装在转动底座(5012)上,所述的转动底座(5012)由驱动机构带动其转动。

8.根据权利要求1所述的聚酯短纤维的生产线,其特征在于,所述的集束架(601)包括主支架(6011)和设置在主支架(6011)上端的若干分支架(6012),所述分支架(6012)的前端设有集束轮(6013)。

9.根据权利要求1所述的聚酯短纤维的生产线,其特征在于,所述的油浴槽(604)的槽体底部设有若干压辊(6041),所述压辊(6041)与油浴槽(604)的内部槽体的底部设有用于纤维束穿过的穿过腔(6042),所述油浴槽(604)的槽体长度为4-6m。

10.根据权利要求1所述的聚酯短纤维的生产线,其特征在于,所述的多个烘箱(801)组成的烘箱通道依次分为烘干区、定型区和降温区,其中烘干区、定型区和降温区的温度范围分别为40-45°、160-180°和35-40°。
