专利号: 2020102979430
申请人: 赵华勇
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-05-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

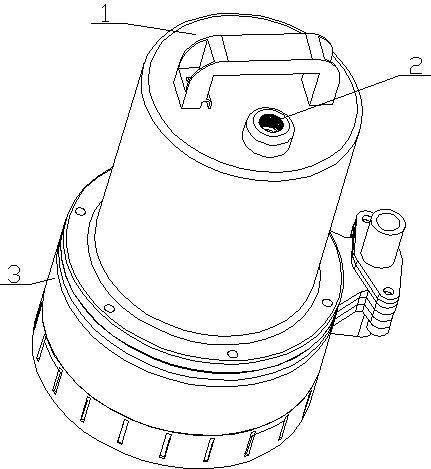

1.一种碳刷更换方便的直流潜水泵,其特征在于:除了包括泵体、密封件一和电缆线外,还包括了泵壳二、螺丝二、碳刷组合件二和密封件二;泵体上有缺口一和碳刷接触件,缺口一有两处,碳刷接触件在两处缺口一内部;泵壳二通过六个螺丝固连在泵体上,密封件一位于泵壳二和泵体之间,被泵壳二和泵体压紧用于密封作用的;泵壳二上有电源线穿入端二,电缆线固连在电源线穿入端二处并密封,泵壳二上还有两处侧板,每处侧板上都有缺口二和两个螺纹孔二,两个螺纹孔二分别位于该处缺口二的两侧,泵壳二固连在泵体上时,两处缺口二分别正对着两处缺口一;碳刷组合件二有两组的,每组碳刷组合件二包括碳刷外壳二、弹簧、碳刷和固定电线用螺丝,碳刷外壳二上有通孔二、卡线缺口、露线缺口和碳刷安放孔二,通孔二有两处用于安放螺丝二用,螺丝二穿过通孔二固连在螺纹孔二上使碳刷组合件二固连在泵壳二上,露线缺口位于碳刷安放孔二处,碳刷上有电线一,弹簧和碳刷安置在碳刷安放孔二内,其中弹簧一端顶着碳刷,另一端顶着碳刷外壳二,而碳刷的电线一穿过露线缺口露出碳刷安放孔二;卡线缺口用于将穿过露线缺口露出碳刷安放孔二的电线一卡住的作用,使碳刷被卡线缺口拉住无法被弹簧顶出碳刷安放孔二;固定电线用螺丝螺纹连接在碳刷外壳二上;有两组碳刷组合件二固连在泵壳二的螺纹孔二处,并且两组碳刷分别由两处缺口二进入泵壳二内再分别进入两处缺口一内与碳刷接触件接触,而每组电线一的最外头都连接在该组的固定电线用螺丝处,电线一的其中一处卡在卡线缺口处;穿入泵壳二内的电缆线有两根电线二,两根电线二分别连接在各组固定电线用螺丝处,则使这两根电线二分别连接各组的电线一;密封件二有两个,分别位于泵壳二和两组碳刷外壳二之间,并且位于通孔二处,被泵壳二和碳刷外壳二压紧用于密封作用。

2.根据权利要求1所述的一种碳刷更换方便的直流潜水泵,其特征在于:碳刷外壳二上有凸端,位于两处通孔二之间。
