专利号: 2020102960044
申请人: 义乌市婉聚电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

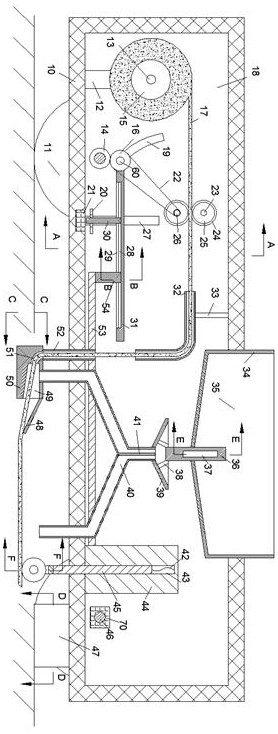

1.一种地底光缆直埋铺设车,包括车厢,其特征在于:所述车厢内设有车腔,所述车厢贯穿有左右位置对称且转动连接于所述车厢的车轮轴,所述车轮轴的前后两端固定连接有前后位置对称的位于所述车厢前后侧的车轮,右侧的所述车轮轴上动力连接有固设于所述车腔后壁内的第一电机,左侧的所述车轮轴的左侧固设有前后位置对称的支撑臂,所述支撑臂之间固定连接有支撑轴,所述支撑轴上转动连接有光缆筒,所述光缆筒上缠绕有光缆,所述光缆筒的右上侧设有用于带动所述光缆进给的进给机构,所述进给机构包括转动连接于所述车腔前后壁内的主动轴,所述车腔的前后壁内设有前后位置对称的弧形轴槽,所述主动轴的左下侧设有前后两端滑动连接于所述弧形轴槽的传动轴,所述传动轴的前侧固定连接有第一转筒,所述第一转筒上安装有皮带,所述皮带的上端带连接有固设于所述主动轴前侧的第二转筒,所述第一转筒的后侧设有键连接于所述传动轴的第一齿轮,所述第一齿轮的下方啮合连接有键连接于前侧的所述车轮轴的第二齿轮,所述主动轴的右侧设有用于限制所述光缆进给轨迹的轨道管,所述轨道管的上表面上固设有上端固设于所述车腔顶壁的固定杆,所述轨道管的正下方设有贯穿所述车腔并伸出且滑动连接于所述车厢的引导管,所述引导管的下端固设有用于挖槽的推进犁,所述推进犁的上表面内设有与所述引导管连通的用于限制所述光缆进给轨迹的轨道腔,所述轨道腔的右侧设有用于底层铺砂的导砂腔,所述导砂腔的右侧设有固设于所述推进犁右壁上的用于下压铺设所述光缆的按压板,所述导砂腔的上侧设有用于细砂供给的供砂机构,所述供砂机构的右侧设有用于压实所述光缆上层的细砂的压实机构,所述压实机构的右侧设有固设于所述车厢下表面的前后位置对称的用于将地面上被所述推进犁翻出来的两侧的泥土拨回中间并覆盖细砂层的拨土板,所述引导管与所述转动轴之间设有用于转换铺设车铺设状态与行进状态的转换机构。

2.根据权利要求1所述的一种地底光缆直埋铺设车,其特征在于:所述进给机构包括位于所述车腔的后壁且与所述主动轴动力连接的第二电机,所述主动轴的上侧设有转动连接于所述车腔前后壁的从动轴,所述从动轴与所述主动轴上固定连接有位于所述第二转筒后侧且上下位置对称的第三转筒,所述第三转筒上固定安装有摩擦垫,上下两个所述摩擦垫之间抵接有所述光缆,所述第三转筒的后侧设有键连接于所述主动轴上的第三齿轮,所述第三齿轮的上侧啮合连接有键连接于所述从动轴上的第四齿轮。

3.根据权利要求1所述的一种地底光缆直埋铺设车,其特征在于:所述供砂机构包括固设于所述车厢上壁的细砂箱,所述细砂箱内设有细砂腔,所述细砂腔的底壁上贯穿并滑动连接有通断块,所述通断块的前后表面之间贯穿有通腔,所述通断块的下端固定连接有左右位置对称的连接杆,所述连接杆的下侧固定连接有用于收集从所述通腔中流出的砂子的一个漏斗盘,所述漏斗盘的下端固定连接有左右形状对称的下端贯穿所述车腔的下壁并滑动连接且伸出所述车厢的出砂管,所述出砂管的正中间设有用于对半分离从所述漏斗盘中流下的砂子的分隔板,所述出砂管左侧下端的出口与所述导砂腔相连通。

4.根据权利要求1所述的一种地底光缆直埋铺设车,其特征在于:所述压实机构包括位于所述出砂管右侧且与所述车腔的底壁抵接的矩形块,所述矩形块内部设有滑腔,所述滑腔内部滑动连接有贯穿所述车腔的底壁并伸出所述车厢的滑杆,所述滑杆的上端与所述滑腔的顶壁之间固定连接有拉绳,所述滑杆的下端固定连接有横杆,所述横杆的前后两端固定连接有前后位置对称的支撑块,所述支撑块之间转动连接有压块轴,所述压块轴上固定连接有用于压实细砂的压块。

5.根据权利要求1所述的一种地底光缆直埋铺设车,其特征在于:所述转换机构包括转动连接于所述转动轴右侧的升降杆,所述升降杆设有内腔,所述内腔的下侧连通有与下侧开口的外腔,所述内腔与所述外腔内滑动连接有推杆与位于所述推杆右侧的拉杆,所述拉杆的下端固定连接有用于连接所述出砂管、所述矩形块、所述引导管的连接杆,所述推杆的后端固定连接有螺母,所述螺母的正下方设有固设于所述车腔底壁内的第三电机,所述第三电机的上侧动力连接有穿过并螺纹连接与所述螺母的螺纹杆。

6.根据权利要求4所述的一种地底光缆直埋铺设车,其特征在于:所述压块的高度在未进行铺设时需低于所述推进犁的高度。

7.根据权利要求1所述的一种地底光缆直埋铺设车,其特征在于:所述主动轴的轴心到所述光缆的距离与所述车轮的半径之比等于所述第二转筒与所述第一转筒的半径之比,所述第一齿轮与所述第二齿轮的尺寸相同。
