专利号: 2020102925375
申请人: 郭庆丰
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

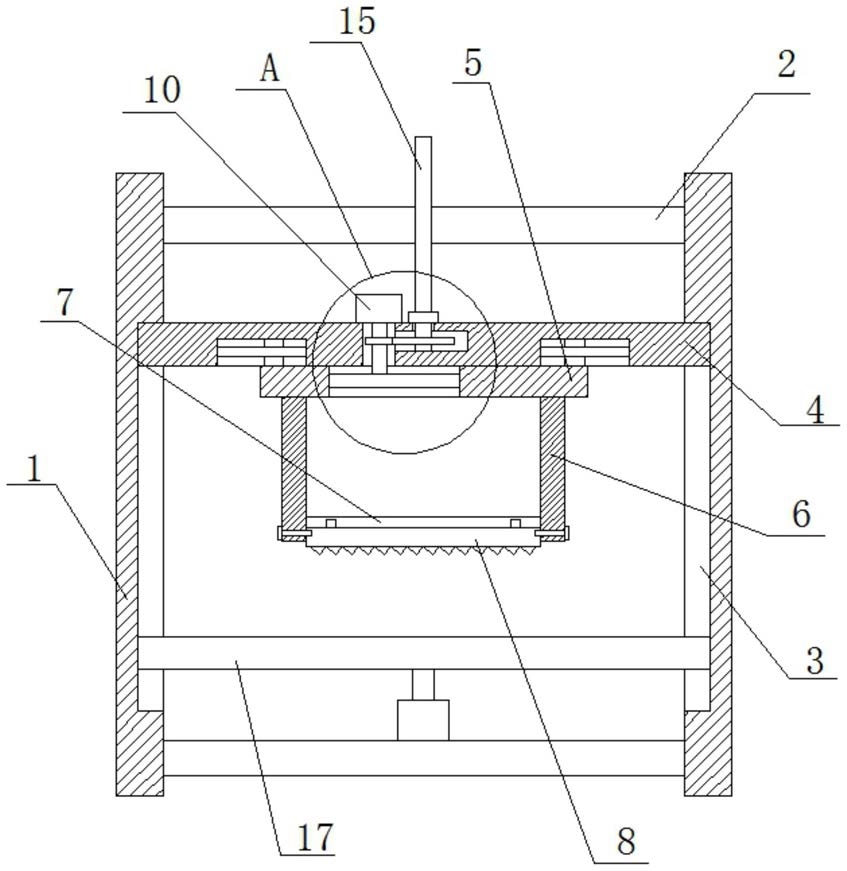

1.一种高精度骨锯,包括两个立板(1),其特征在于,两个立板(1)相互靠近的一侧均开设有滑槽(3),两个滑槽(3)内滑动安装有放置板(17)和压板(4),所述压板(4)的底部滑动安装有水平移动板(5),所述水平移动板(5)的底部固定安装有两个竖直安装板(6),两个竖直安装板(6)相互靠近的一侧固定安装有同一个承载板(7),所述承载板(7)的底部安装有锯子(8),所述水平移动板(5)上开设有竖孔(9),所述压板(4)的顶部固定安装有电机(10),电机(10)的输出轴上固定安装有竖杆(11)的一端,竖杆(11)的另一端固定安装有偏心轮(12),偏心轮(12)的外侧与竖孔(9)的两侧内壁相接触,所述压板(4)上开设有通孔,竖杆(11)的底端贯穿通孔,所述通孔的一侧内壁上开设有转动槽(14),转动槽(14)内转动安装有螺杆(15),两个立板(1)相互靠近的一侧固定安装有同一个位于压板(4)上方的固定板(2),螺杆(15)与固定板(2)螺纹连接,所述竖杆(11)的外侧固定套设有小齿轮(13),螺杆(15)的外侧固定套设有位于转动槽(14)内的大齿轮(16),小齿轮(13)与大齿轮(16)相啮合。

2.根据权利要求1所述的一种高精度骨锯,其特征在于,所述承载板(7)的底部开设有两个定位槽,锯子(8)的顶部固定安装有两个定位块,两个定位块分别与两个定位槽相卡装,两个竖直安装板(6)上均螺纹安装有锁紧螺栓,两个锁紧螺栓与锯子(8)相配合。

3.根据权利要求1所述的一种高精度骨锯,其特征在于,两个立板(1)相互靠近的一侧固定安装有同一个位于放置板(17)下方的横板,横板的顶部固定安装有气缸,气缸的输出轴与放置板(17)的底部固定连接。

4.根据权利要求1所述的一种高精度骨锯,其特征在于,所述压板(4)的底部开设有两个导向槽,两个导向槽内均滑动安装有导向块,两个导向块的底部均与水平移动板(5)的顶部固定连接,两个导向槽内均固定安装有导向杆,两个导向块分别与两个导向杆滑动连接。

5.根据权利要求1所述的一种高精度骨锯,其特征在于,所述压板(4)的顶部开设有穿孔,螺杆(15)的顶部贯穿穿孔,压板(4)的顶部固定安装有轴承,螺杆(15)的外侧与轴承的内圈固定连接。
