专利号: 2020102872363
申请人: 云南博知纵横科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 压力机
更新日期:2025-06-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

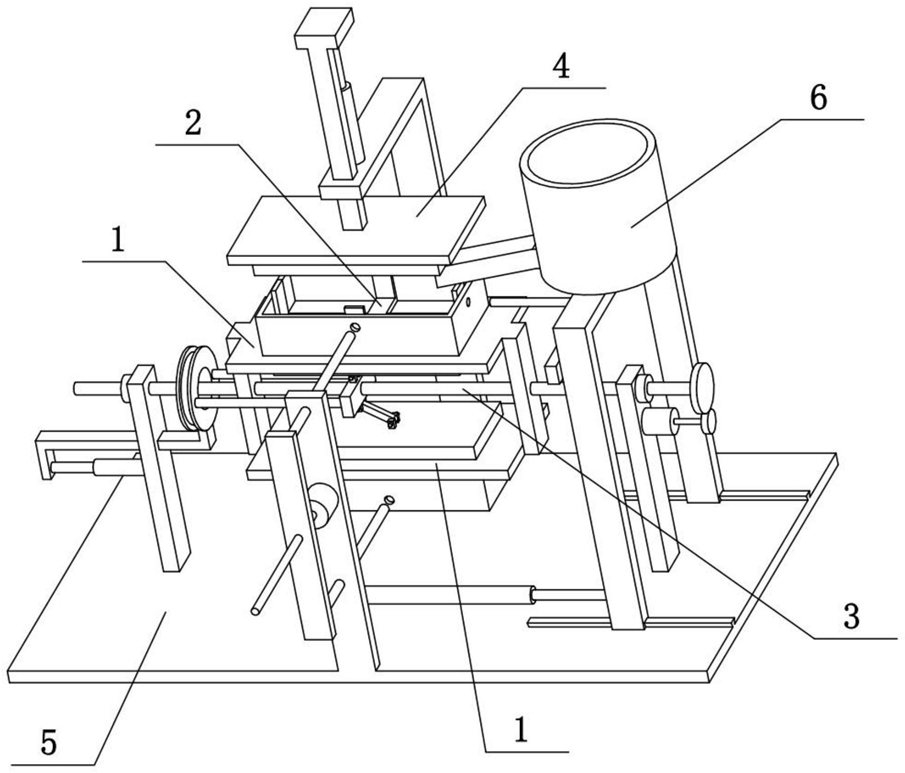

1.一种利用建筑废弃物制备环保砖的制备系统,包括平框板(1)、插孔I(101)、插孔II(102)、矩形箱(103)、十字板(2)、中片(201)和侧片(202),其特征在于:所述平框板(1)上设置有矩形箱(103),矩形箱(103)的前后两侧均设置有插孔II(102),矩形箱(103)的右侧设置有插孔I(101),十字板(2)放置在矩形箱(103)内,十字板(2)的左右两端均固定连接有侧片(202),十字板(2)的前后两端均固定连接有中片(201),两个中片(201)和两个侧片(202)分别贴合在矩形箱(103)的四个内壁上。

2.根据权利要求1所述的一种利用建筑废弃物制备环保砖的制备系统,其特征在于:所述环保砖的制备系统还包括升降块(104)、横轴(3)、连接柱(301)、滑块(7)和铰接杆(701),横轴(3)的左右两端均固定连接有连接柱(301),平框板(1)上下设置有两个,其中一个平框板(1)固定连接在两个连接柱(301)的上端之间,另一个平框板(1)固定连接在两个连接柱(301)的下端之间,滑块(7)横向滑动连接在横轴(3)的中部,横轴(3)的上下两侧均铰接连接有铰接杆(701),两个矩形箱(103)的上下两端均开放,两个升降块(104)分别滑动连接在两个矩形箱(103)上,两个铰接杆(701)的另一端分别铰接连接在两个升降块(104)上。

3.根据权利要求2所述的一种利用建筑废弃物制备环保砖的制备系统,其特征在于:所述环保砖的制备系统还包括限位环(302)、竖支撑杆(305)、电机I(307)、主动齿轮(308)和从动齿轮(309),竖支撑杆(305)左右设置有两个,横轴(3)的左右两端分别转动连接在两个竖支撑杆(305)的上部,横轴(3)的左右两端均固定连接有限位环(302),两个限位环(302)分别与两个竖支撑杆(305)的外侧贴合,横轴(3)的右端固定连接有从动齿轮(309),位于右端的竖支撑杆(305)上固定连接有电机I(307),电机I(307)的输出轴上固定连接有主动齿轮(308),主动齿轮(308)与从动齿轮(309)啮合传动。

4.根据权利要求3所述的一种利用建筑废弃物制备环保砖的制备系统,其特征在于:所述环保砖的制备系统还包括推拉杆(303)、电动推杆I(304)、凸头(306)、横圆杆(702)、圆环(703)和环槽(704),滑块(7)的左侧通过两个横圆杆(702)固定连接有圆环(703),圆环(703)的外周设置有环槽(704),位于左端的竖支撑杆(305)上横向滑动连接有推拉杆(303),位于左端的竖支撑杆(305)上固定连接有电动推杆I(304),电动推杆I(304)的活动端固定连接在推拉杆(303)的左端,推拉杆(303)的右端固定连接有凸头(306),凸头(306)插在环槽(704)的下部。

5.根据权利要求4所述的一种利用建筑废弃物制备环保砖的制备系统,其特征在于:所述环保砖的制备系统还包括压板(4)、L形支架(401)、电动推杆II(402)、压柱(403)、压块(404)和底板(5),两个竖支撑杆(305)的下端均固定连接在底板(5)上,底板(5)的上侧固定连接有L形支架(401),L形支架(401)的上部竖向滑动连接有压柱(403),压柱(403)的下端固定连接有压板(4),压板(4)的下侧固定连接有压块(404),压块(404)位于其中一个矩形箱(103)的上侧,L形支架(401)的上部固定连接有电动推杆II(402),电动推杆II(402)的活动端固定连接在压柱(403)的上部。

6.根据权利要求5所述的一种利用建筑废弃物制备环保砖的制备系统,其特征在于:所述环保砖的制备系统还包括前条(503)、连接条(504)、丝杠(505)、电机II(506)和前压柱(507),底板(5)的前侧固定连接有前条(503),前条(503)上滑动连接有上下两个前压柱(507),两个前压柱(507)的前端之间固定连接有连接条(504),前条(503)的前侧固定连接有电机II(506),电机II(506)的输出轴上固定连接有丝杠(505),丝杠(505)通过螺纹与连接条(504)相配合,两个前压柱(507)分别位于两个矩形箱(103)上两个插孔II(102)的前侧。

7.根据权利要求6所述的一种利用建筑废弃物制备环保砖的制备系统,其特征在于:所述环保砖的制备系统还包括梯形凸条(501)、电动推杆III(502)、门形架(601)、横梁杆(602)和侧压柱(603),底板(5)的右部设置有两个梯形凸条(501),门形架(601)的下部滑动连接在两个个梯形凸条(501)上,底板(5)上固定连接有电动推杆III(502),电动推杆III(502)的活动端固定连接在门形架(601)上,门形架(601)的上部固定连接有横梁杆(602),横梁杆(602)的中部固定连接有侧压柱(603),侧压柱(603)设置在位于上侧的插孔I(101)的右侧。

8.根据权利要求7所述的一种利用建筑废弃物制备环保砖的制备系统,其特征在于:所述环保砖的制备系统还包括混合筒(6)和出料管(604),门形架(601)的上侧固定连接有混合筒(6),混合筒(6)的下部左侧设置有出料管(604)。

9.根据权利要求8所述的一种利用建筑废弃物制备环保砖的制备系统制备环保砖的方法包括以下步骤:

S1、入料:在混合筒(6)内装入粉碎物和粘结剂,将粉碎物和粘结剂混合后,通过出料管(604)向上端的矩形箱(103)内送料;

S2、压实:电动推杆II(402)伸缩时带动压柱(403)进行升降,带动压板(4)和压块(404)进行升降,压块(404)对位于上侧的矩形箱(103)内的粉碎物进行压实;

S3、加固:两个前压柱(507)向后滑动,移动位于前侧的中片(201)略微向内倾斜,防止两个中片(201)脱离粉碎物;侧压柱(603)向左滑动时可以压动位于右侧的侧片(202)上,压动右侧的侧片(202)略微向内倾斜,防止侧片(202)脱离粉碎物;

S4、出砖料:两个升降块(104)相互远离移动,使环保砖出料。
