1.含层状双氢氧化物复合涂镀层的金属材料的制备方法，其特征在于：包括以下步骤：(1)在金属基底材料上加成基础涂镀层；

(2)将含基础涂镀层的金属基底材料在水热沉积溶液中进行浸渍；所述水热沉积溶液含有阴离子和金属阳离子，所述金属阳离子选自二价金属阳离子和/或三价金属阳离子；

其中，

所述金属基底材料选自锌、镁、铝和它们的合金中的一种或多种；

所述基础涂镀层材料选自镍、铝、铜、银、钴、镉、锡、锌、铁、铬、钛、铅、锑、钯、金和它们的合金中的一种或多种；

所述基础涂镀层的加成方式选自电镀、热喷涂、渗镀、堆焊、热浸镀、化学镀、物理气相沉积、化学气相沉积、离子镀、真空蒸镀、溅射镀和高能束表面改性中的一种或多种；

所述二价金属阳离子选自镁离子、镍离子、钴离子、锌离子和铜离子中的一种或多种；

所述三价金属阳离子选自铝离子、铬离子、铁离子和钪离子中的一种或多种；

所述阴离子选自碳酸根、硝酸根、氯离子、氢氧根、硫酸根、磷酸根、钼酸根和苯二四酸根中的一种或多种；

所述水热沉积溶液的pH＝9‑13；

所述浸渍的温度为80‑150℃，所述浸渍的时间为6‑48h；

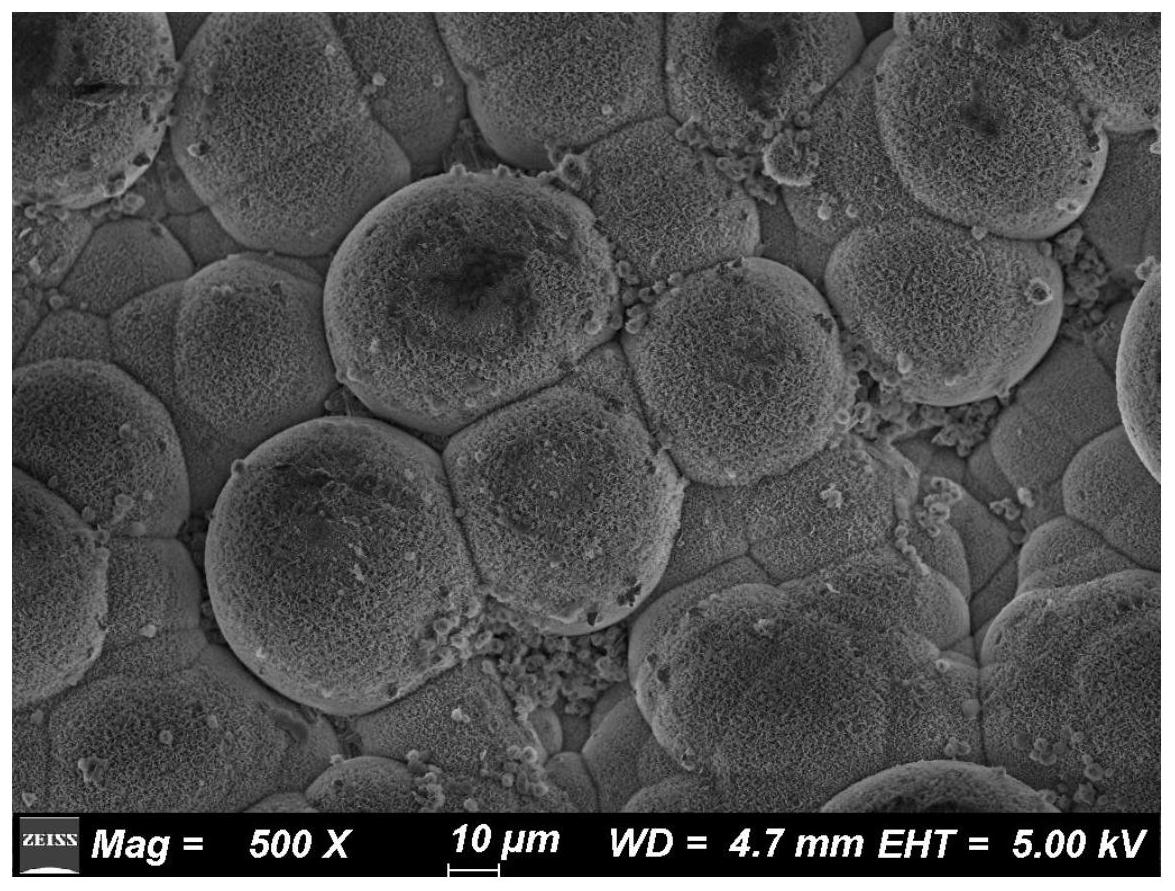

所得金属材料含有经基础涂镀层与纳米结构的层状双氢氧化物复合而成的复合涂镀层；

所述水热沉积溶液含有A液和B液，其中所述A液含有二氧化碳饱和的三价铁离子，所述B液为二氧化碳饱和并经氢氧化钠调节pH至9.0‑11的水性溶液，在A液中的浸渍温度为45‑

55℃、浸渍时间为30‑60min，在B液中的浸渍温度为45‑55℃、浸渍时间为30‑60min。

2.根据权利 要求1所述的制备方法，其特征在于：其还包括：对所述金属基底材料先进行预处理。

3.根据权利要求1所述的制备方法，其特征在于：所述水热沉积溶液含有硝酸镁、硝酸铝和碳酸钠，其中，所述硝酸镁的浓度为12‑18g/L，和/或所述硝酸铝的浓度为20‑35g/L，和/或所述碳酸钠的浓度为8‑12g/L。

4.根据权利要求1所述的制备方法，其特征在于：所述水热沉积溶液含有碱式碳酸镍、硝酸铝和碳酸钠；其中，所述碱式碳酸镍的浓度为6‑12g/L，和/或所述硝酸铝的浓度为20‑

35g/L，和/或所述碳酸钠的浓度为8‑12g/L。

5.根据权利要求1所述的制备方法，其特征在于：所述水热沉积溶液含有硝酸锌和硝酸钠，其中，所述硝酸锌的浓度为0.5‑2g/L，和/或所述硝酸钠的浓度为8‑12g/L。

6.根据权利要求1所述的制备方法，其特征在于：所述浸渍的温度为90‑130℃，和/或所述浸渍的时间为12‑36h。

7.根据权利要求1所述的制备方法，其特征在于，所述三价铁离子的浓度0.08‑0.12g/L。

8.根据权利要求1所述的制备方法，其特征在于，所述A液的pH＝4.0‑6.0。

9.根据权利要求1‑8中任一项所述的制备方法制得的金属材料。
