1.一种混料设计优化控制药物释放的多孔钛或钛合金的制备方法，包括以下步骤：对钛或钛合金进行脉冲激光加工，得到多孔钛或钛合金；所述多孔钛或钛合金的结构参数包括：孔隙率为30 90%，所述多孔钛或钛合金的孔径为500 1000μm；

~ ~

对多孔钛或钛合金进行微弧氧化处理，在所述多孔钛或钛合金表面形成微弧氧化层，得到改性多孔钛或钛合金；

将所述改性多孔钛或钛合金浸泡于中药缓释液中，取出后干燥，在所述改性多孔钛或钛合金表面形成中药缓释层，得到混料设计优化控制药物释放的多孔钛或钛合金；

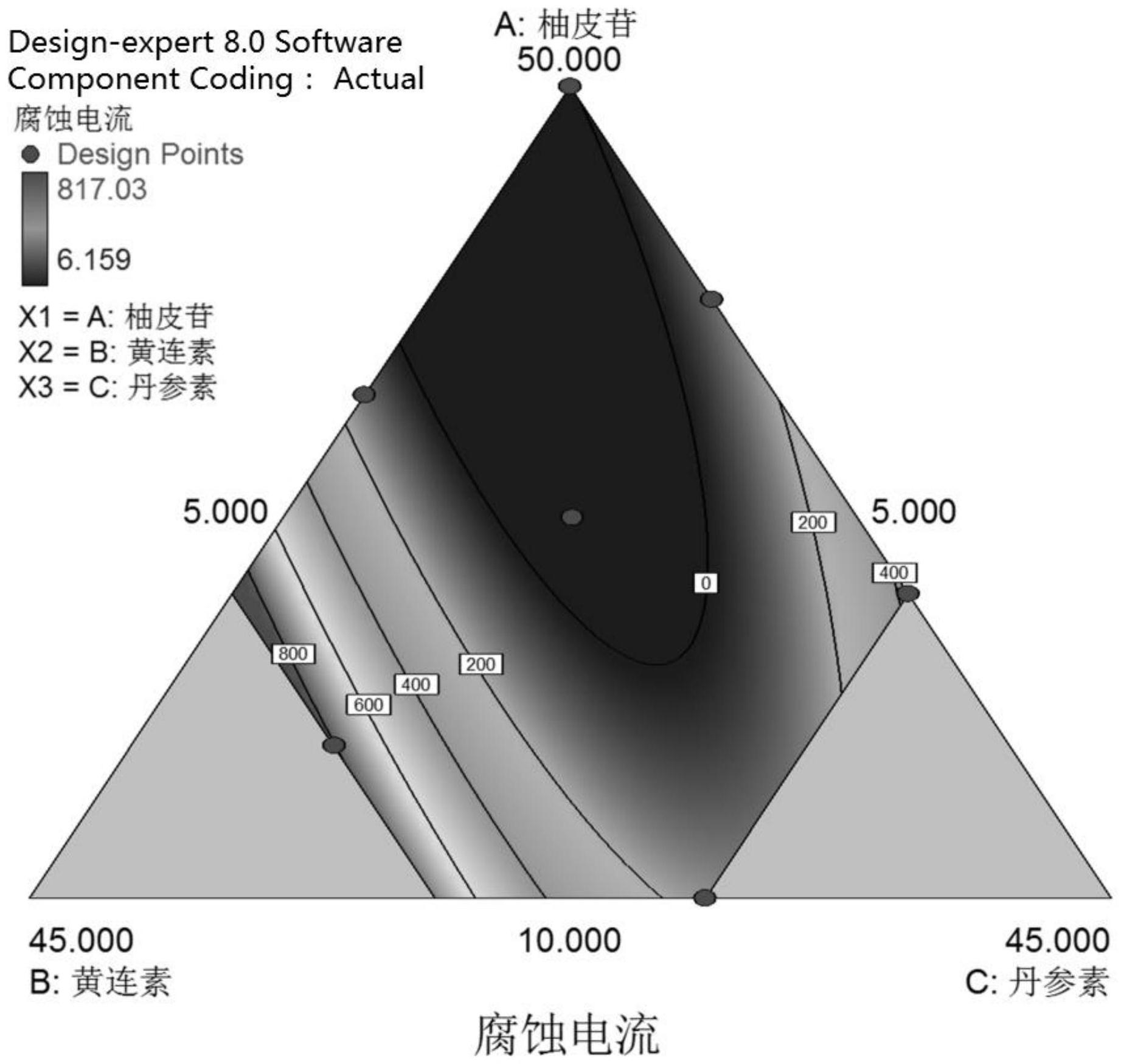

所述中药缓释液包括柚皮苷、丹参素、黄连素、聚乳酸‑羟基乙酸共聚物、粘合剂和二氯甲烷；所述中药缓释液中柚皮苷、丹参素、黄连素和聚乳酸‑羟基乙酸共聚物的质量比为（17

83）：（8.3 50）：（8.3 37.62）：（10 15）；所述粘合剂包括聚乙烯醇、羧甲基纤维素钠、羟丙~ ~ ~ ~

甲纤维素和聚维酮中的一种或几种。

2.根据权利要求1所述的制备方法，其特征在于，所述脉冲激光加工的工作参数包括：波长为800 1200nm，激光光斑为100 1000μm，输出能量为5 10J，输出功率为30 70W，输出电~ ~ ~ ~

压为600 1000V，水温为20 30℃，脉冲宽度为0.5 4.5ms，频率为10 70Hz。

~ ~ ~ ~

3.根据权利要求1所述的制备方法，其特征在于，所述微弧氧化的工作参数包括：电压为300 500V，脉冲宽度为20 100μs，脉冲频率为300 800Hz，氧化时间为5 12min，占空比为~ ~ ~ ~

0.5 5%，阴阳极间距离为40 60mm。

~ ~

4.根据权利要求1所述的制备方法，其特征在于，所述微弧氧化层的孔径为5 20μm。

~

5.根据权利要求1所述的制备方法，其特征在于，所述浸泡的时间为1 30min。

~

6.权利要求1 5任一项所述制备方法制备得到的混料设计优化控制药物释放的多孔钛~

或钛合金。

7.根据权利要求6所述的混料设计优化控制药物释放的多孔钛或钛合金，其特征在于，所述改性多孔钛或钛合金的孔隙率为30 90%，孔径为500 1000μm。

~ ~

8.根据权利要求6或7所述的混料设计优化控制药物释放的多孔钛或钛合金，其特征在于，所述混料设计优化控制药物释放的多孔钛或钛合金的中药负载量为0.25 3.0mg/g。

~
